Во время прохождения по проводнику тока всегда выделяется тепло. Оно прямо пропорционально той мощности, что рассеивается на участке электропроводки. Если провода будут неправильно подобраны по силе тока и сечению, то при достаточно серьезной нагрузке они могут сильно нагреться, перегореть или вызвать короткое замыкание. Такая ситуация чревата пожаром. Поэтому нельзя экономить и выбирать провода с меньшим сечением.

Что касается использования проводов с большим, чем требуется, сечением, то оно нецелесообразно. Подобный подход приведет к ненужным тратам на расходные материалы и дополнительным трудностям, которые возникнут непосредственно при монтаже.

Для розеточной разводки, используемой в электропроводке дачного дома, достаточно приобрести медный провод с сечением жил 2,5 мм 2. Для осветительных групп это значение должно равняться 1,5 мм 2, а для электроприборов, требующих повышенной мощности, к которым можно отнести варочные панели и электрические плиты – 4–6 мм 2.

Медные провода сечением 1,5 мм 2способны выдержать нагрузку 4,1 кВт (по току 19 А), сечением 2,5 мм 2– 5,9 кВт (27 А), а сечением 4 и 6 мм 2– более 8 и 10 кВт соответственно. Эти данные приведены с учетом небольшого резерва на тот случай, если токовая нагрузка будет увеличена.

Рабочее напряжение также должно учитываться при расчете сечения жил кабелей и проводов. При равной мощности потребления токовая нагрузка, приходящаяся на жилы кабелей или проводов, питающих электроприборы, рассчитанные на однофазное напряжение в 220 В, окажется более мощной, чем для рассчитанных на 380 В.

Чтобы рассчитать сечение проводов и кабелей по допустимой длительной нагрузке тока, нужно знать номинальный ток, проходимый по проектируемой проводке. (Если вы знаете номинальный ток, то сечение провода найдете в приведенных ниже таблицах 1 и 2.)

Таблица 1

Выбор сечения для медных проводов

Таблица 2

Выбора сечения для алюминиевых проводов

Принцип здесь достаточно простой – чем больше мощности требуется электроприборам при эксплуатации, тем большим должно быть сечение жил. При расчетах значение надо округлять в большую сторону.

Площадь поперечного сечения ( S ) кабеля можно вычислить, используя следующую формулу:

S = ( Pi× D 2)/4,

где Pi = 3,14, D – диаметр.

Поскольку многожильный провод состоит из множества одножильных проволок, для определения его сечения нужно сначала узнать сечение одной проволочки, после чего умножить полученное значение на их количество. Измерив общий диаметр всех проволочек, из которых состоит провод, можно приблизительно узнать, каково его сечение. Но при этом требуется учитывать, что между круглыми проволоками существуют воздушные зазоры. Чтобы исключить их площадь, полученный результат следует умножить на коэффициент, равный 0,7854.

Стандартный ряд сечений жил провода, мм 2: 0,35; 0,5; 0,75; 1,0; 1,2; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0; 10,0; 16,0; 25,0; 30,0.

Диаметр, соответствующий сечению жилы, мм: 0,67; 0,80; 0,98; 1,1; 1,2; 1,4; 1,6; 1,8; 2,0; 2,3; 2,5; 2,7; 3,2; 3,6; 4,5; 5,6; 6,2.

Если имеется в наличии провод, у которого сечение меньше, чем требуется, то электрическую проводку можно провести, используя два или более провода. Для этого их нужно параллельно соединить. При этом сумма сечений каждого из проводов не должна быть меньше, чем расчетная.

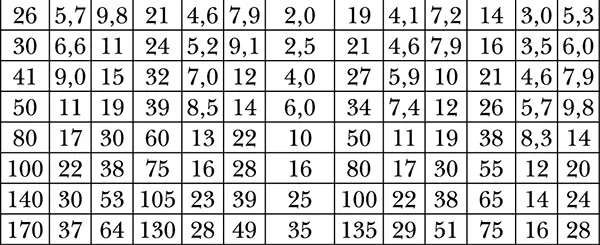

Чтобы рассчитать сечение медного кабеля по силе тока, можно воспользоваться данными таблицы 3.

Таблица 3

Выбор сечения кабеля по силе тока

Открытую электропроводку монтируют по поверхности потолков и стен. Что касается скрытой электропроводки, то ее прокладывают внутри конструктивных элементов помещения. Она может проходить как в стенах, так и полах, перекрытиях, а также съемных потолках и полах.

Проводку вместе с телевизионным проводом прокладывать нельзя. Вследствие того, что магнитные поля, создаваемые электрическим проводом и телевизионным кабелем, будут конфликтовать между собой, возникнут помехи при работе телевизора.
