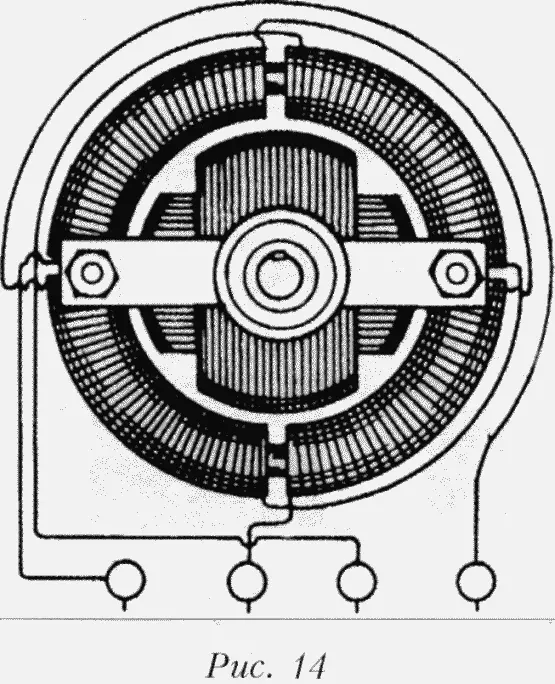

Этой цели удалось достичь, поместив внутрь кольца стальной сердечник с несколькими независимыми обмотками, замкнутыми на себя. Двух обмоток, расположенных под прямым углом друг к другу, как показано на рисунке 14, вполне достаточно, но чем их больше, тем лучше. Из такой конструкции следует, что, когда полюсы кольца движутся, в замкнутых обмотках якоря возникают токи. Эти токи наиболее сильны в точках, где более всего силовых линий поля, и их действие таково, что они создают полюсы на якоре под прямым углом к полюсам кольца, по крайней мере теоретически; и поскольку это происходит независимо от скорости вращения, т. е. что касается расположения полюсов, — окружность кольца постоянно подвергается действию силы притяжения. Во многих отношениях эти моторы похожи на моторы постоянного тока. Если подключить нагрузку, то скорость, а также сопротивление мотора уменьшаются и через электризующие обмотки проходит ток большей силы, что увеличивает мощность. После того, как убрали нагрузку, возрастает противоэлектродвижущая сила, и сила тока в первичных обмотках уменьшается. Без нагрузки скорость вращения равна или примерно равна скорости вращения полюсов магнита.

Позже было обнаружено, что тяговое усилие в таких моторах полностью равно усилию в моторах постоянного тока. Кажется, что усилие достигает наибольшей величины, когда на якоре и на магните отсутствуют выступы; но так как при такой конструкции поле не может достигать высокой концентрации, вероятно, наилучшего результата можно достичь, когда выступами снабжен один из элементов системы. В общем, можно сделать вывод, что выступы уменьшают вращающий момент и улучшают синхронизацию.

Характерной чертой этого типа двигателей является их способность очень быстро менять направление вращения. Это есть следствие особенности в работе мотора. Допустим, что якорь вращается, и направление вращения полюсов меняется. В этом случае наш аппарат представляет собой динамо-машину, причем энергией для движения этой машины служит кинетическая энергия движения якоря, а скорость его вращения — это сумма скоростей якоря и полюсов. Если мы допустим, что количество энергии, необходимое для вращения такой динамо-машины будет пропорционально одной трети скорости, то уже только по этой причине направление вращения якоря можно быстро изменить. Но одновременно с этим вступает в действие другой фактор, а именно: так как направление вращения полюсов по отношению к якорю изменилось, двигатель начинает действовать как трансформатор, в котором сопротивление вторичной обмотки ненормально уменьшено вследствие образования в ней дополнительной электродвижущей силы. Благодаря этим двум причинам реверс становится моментальным.

Существует несколько различных способов достижения постоянной скорости вращения и хорошего тягового усилия при запуске. Например, два якоря, один для вращающего момента, а другой для синхронизации, могут быть установлены совместно и при необходимости использоваться, или якорь можно раскручивать для достижения вращательного усилия, но более или менее внушительного результата по улучшению синхронизации можно достичь, если правильно сконструировать железный сердечник, или множеством иных способов.

Для достижения необходимой фазы токов в обеих цепях проще всего расположить две катушки под прямым углом — это очевидный подход; но такой же результат можно получить множеством других способов в зависимости от применяемой машины.

Любая из современных динамо-машин может быть приспособлена для этих целей, если вывести контакты в нужных местах обмотки генератора. На якоре с замкнутым контуром, таком, какой используется в двигателе постоянного тока, лучше всего сделать четыре вывода в равноудаленных местах или пластинах коллектора и соединить их с четырьмя изолированными контактными кольцами на валу. В этом случае каждый из контуров мотора соединяется с двумя диаметрально противоположными пластинами коллектора. В таком виде двигатель можно эксплуатировать в половину мощности и по трехпроводной схеме, соединив контуры мотора в надлежащем порядке с тремя контактными кольцами.

В многополюсных динамо-машинах, таких, какие используются в преобразовательных системах, требуемая фаза получается путем наматывания двух серий катушек таким образом, чтобы в то время, как витки одной секции или серии создавали максимальный ток, витки другой находились в нейтральной позиции или около того, вследствие чего обе секции обмоток могут подвергаться одновременно или последовательно действию магнитного поля.
