Бомбы SG 357 устанавливаются в направляющих под углом 30° в сторону, противоположную движению самолета. После выстреливания вышибным зарядом, бомбы спускаются на тормозных парашютах на поверхность и кумулятивный снаряд создает воронку, в которую входит фугасный снаряд (в корпусе повышенной прочности). Кумулятивная БЧ обеспечивает пробитие до 1 м бетона, для чего при применении обычной бетонобойной бомбы требуется вдвое большая масса (около 35 кг) и ее применение со средних и больших высот.

Мины НВ 876 выбрасываются из 90 направляющих (по 45 на одну сторону) под углами 15° и 35° по направлению к земле. Общее число мин 215. Мины опускаются на парашюте, и десять ножек из металлических пластин выравнивают тело в вертикальное положение. Мина обладает магнитным датчиком и поражает цель ударным ядром с одновременным осколочным действием (в корпусе есть готовые осколки).

В каждом отсеке JP-233 есть микропроцессоры и счетчики, программируемые заранее.

Самолеты «Tornado Gr1» применили в ходе войны 1991 года в Ираке и Кувейте около 100 кассетных авиабомб JP-233, потеряв при этом один самолет.

После Ирака в США была начата разработка специальных хвостовых аэродинамических модулей WCMD (Wind Corrected Munitions Dispenser), управляемых с помощью системы спутниковой навигации GPS и позволяющих при высоте сбрасывания до 15 000 мдостичь дальности около 60 км.

Авиация ВВС и ВМС США в войне в Югославии в 1999 году использовала кумулятивно-осколочно-зажигательные суббоеприпасы BLU-97 CEM (Combined Effects Munitions).

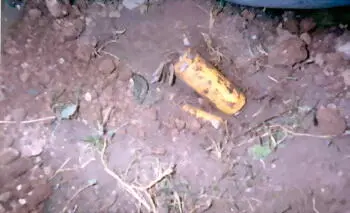

ФОТО 70. Неразорвавшийся кумулятивно-осколочно-зажигательный суббоеприпас BLU 97: Далибор Маркович (Dalibor Markovich)

Эти боеприпасы имели массу 1,5 кг при весе заряда ВВ (смесь гексогена — Ciclotol) в 287 грамм и обладали действиями — кумулятивным (бронебойность до 120 мм литой брони), осколочным и зажигательным (благодаря обручу из циркония). Эти боеприпасы применялись с помощью сбрасываемого контейнера CBU-87B (202 суббоеприпаса), а также с помощью планирующего управляемого контейнера AGM-154A (145 суббоеприпасов).

Помимо этого и крылатая ракета BGM-109D содержала 7 контейнеров по 23 суббоеприпаса BLU-97 в каждом, но ее применение в операции в Югославии отмечено не было.

Также как и в Ираке в 1991 году, в Югославии в 1999 году американскими ВВС часто использовались противотанковые кумулятивные суббоеприпасы Mk118 (пробивают до190 мм литой брони) в снаряжении контейнера Mk20 (247 Mk118).

В войне 1999 года в Югославии авиация ВВС Франции также применяла кассетные боеприпасы BLG-66 «Belouga».

При этом кассетные боеприпасы по причине небольших своих размеров могли наполнять как авиабомбы, так и артиллерийские снаряды и ракетные снаряды реактивных систем залпового огня, и тем самым являлись одновременно как авиационными, так и артиллерийскими боеприпасами.

Первым кассетным артиллерийским снарядом в армии США был 155-мм M483/A1, принятый на вооружение и бундесвера. Кассетная БЧ этого снаряда содержит 24 суббоеприпаса М46 или 64 М42 (дальность стрельбы до 17 км). Позднее часть этих снарядов наполнялась осколочными суббоеприпасами М43. В дальнейшем снаряд M483/A1 был заменен снарядом М864 с увеличенной (посредством донного газогенератора) дальностью стрельбы до 28 км(48 М42 и 24 М46), а ему на смену пришел снаряд М982 (64 М85 — усовершенствованные М42/46).

Американские осколочно-кумулятивные боеприпасы М42/46 копировались многими странами, в частности Германией, производившей их модификации RH-2, а также и Югославией, выпускавшей модификации КБ-1 и КБ-2.

Для артиллерии стран НАТО был разработан целый ряд кассетных боеприпасов. В Германии находятся на вооружении 155-мм снаряды DM652 (RH-49) с 49 осколочно-кумулятивными суббоеприпасами RH-2 (модификации американского снаряда M42/46), и DM642 (RH-63). Снаряды DM642 производились также в Италии под обозначением IM 303.

В войнах США в Персидском заливе (1991 и 2003 гг.) важную роль сыграла американская 227-мм РСЗО М270.

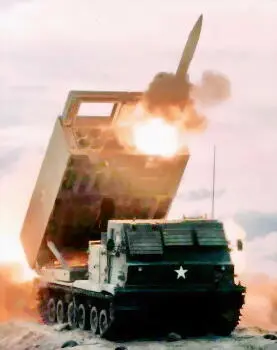

ФОТО 71. РСЗО М270

Разработка РСЗО М270 была начата в 1976 г. совместными усилиями США, ФРГ, Великобритании, Италии и Франции (позже Франция вышла из проекта). РСЗО М270 оснащена одной ПУ с двумя сменными модулями. В каждом модуле находилось 6 направляющих с 227-мм реактивными снарядами. Первые ракеты были неуправляемые и оснащены моноблочными и кассетными БЧ. Кассетные БЧ содержали 644 осколочно-кумулятивных боевых элемента М77 (бронебойность 102 мм), замененными в дальнейшем осколочными суббоеприпасами M85 или 28 противотанковыми противоднищевыми минами АТ-2 немецкой разработки. Дальность действия в зависимости от БЧ варьировалась от 32 до 40 км. Затем был разработан кассетный реактивный снаряд М26А2 ER-MLRS (Extended-Range MLRS) с увеличенной до 45 км дальностью стрельбы. БЧ ракеты М26А2 ER-MLRS содержит меньшее число суббоеприпасов М77 (518 ед.), но они более равномерно накрывают площадь поражения. Впервые эти РС были применены в ходе войны 1991 г. в Персидском заливе. В дальнейшем ракеты М26А2 послужили основой для создания ракет М30-GМLRS с GPS-ГСН (спутниковой), содержащих 409 суббоеприпасов М85, представлявших собой усовершенствованные модели КБЭ М77 (максимальная дальность стрельбы до 60 км). Залпом одной установки РСЗО М270 при использовании кассетной БЧ с осколочно-кумулятивными боеприпасами покрывается площадь около одного квадратного километра.
