Олег Валецкий - Оружие современных войн. Боеприпасы, системы управляемого вооружения и меры противодействия их применению

Подобная схема выброса боевого убойного элемента вышибным зарядом применялась также в суббоеприпасах BLU-18/B, M36, BLU-34/B, M43, M39, взводившихся не вращением, а раскрытием складывающегося оперенья.

Также кассетные суббоеприпасы M-43 и М-36 при ударе о землю не взрывались, а выбрасывали «baseball»-боевой элемент в воздух на высоту 2–3 метра, где он разрывался. Такой же боевой элемент содержится в разработанных в 70-х годах кассетных «выпрыгивающих» осколочных минах ADAM (M67 и M72) и в противопехотных осколочных «выпрыгивающих» минах М-26 и М-86.

Помимо осколочно-зажигательных суббоеприпасов, таких как BLU-63 A/B и BLU-63 B/B, американские ВВС применяли и обычные зажигательные суббоеприпасы как, например, BLU-68/B (ЗВ — церий с титановым вкладышем массой 0,4 кг, общая масса 1,5 кг) и BLU-70B (ЗВ — смесь цинка, натрия, бария, двуокиси свинца, бензола и полистирола массой 1 фунт (0,454 кг)).

В качестве кассетных боеприпасов в ходе войны во Вьетнаме авиацией США применялись дымовые боеприпасы BLU-16B и BLU-17B и химические BLU-19/B. Так, для противодействия наводчикам зенитных установок партизан Вьетконга американские самолеты А-1 применяли контейнеры CBU-19CS с боеприпасами, наполненными слезоточивым или нервнопаралитическим газом.

Во Вьетнаме появились кассетные противопехотные нажимные мины типа «Gravel», которые использовались из контейнеров CBU-39/A и CBU- 40/A. Мины, представлявшие из себя небольшие пакетики с жидким высокочувствительным ВВ, взрывателей как таковых не имели и срабатывали при нажатии на них, благодаря высокой чувствительности ВВ. В контейнерах они хранились в замороженном виде, благодаря применению фреона.

После окончания Вьетнамской войны кумулятивные суббоеприпасы BLU-49 со временем были заменены осколочно-кумулятивными суббоеприпасами Mk118 и осколочно-зажигательно-кумулятивными BLU-77 и BLU-97, а кумулятивные суббоеприпасы M73, M35 и M75 в артиллерии заменили M42 и M46 и их усовершенствованными модификациями M77 и M85.

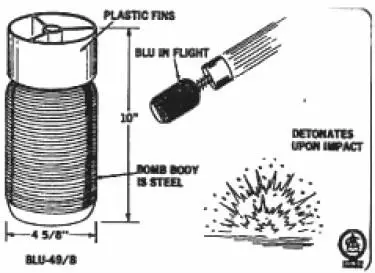

ФОТО 59. Американский осколочный боевой элемент BLU 49B: справочник "Bomb Live Unit (BLU) Recognition Guide" (Mines Advisory Group Lao PDR)

В Армии США применяется и «baseball»-суббоеприпас M74 осколочного действия (вольфрамовый корпус, вес 0,59 кг, взрыватель M219).

ФОТО 60. Американский кассетный осколочный боевой элемент M 74

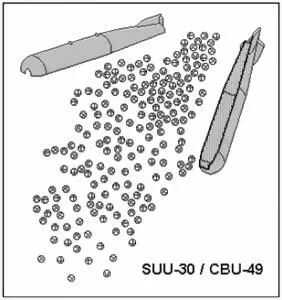

ФОТО 61. Американский кассетный отбрасываемый контейнер CBU 49: FAS-Military Analisis Network [ www.fas.org ]

Часть суббоеприпасов Вьетнамской войны была модернизирована — усовершенствованная модификация BLU-61 получила обозначение BLU-86.

Для разбрасывания суббоеприпасов американские ВВС использовали кассетные контейнеры с маркировкой CBU (Cluster Bomb Unit), а сам корпус носил обозначение SUU (Suspension Utility Unit или Suspensions Under wing Unit). В ходе войны во Вьетнаме первое время эти контейнеры применялись в неотбрасываемом варианте. Так, применялись контейнеры SUU-7, SUU-13, SUU-14. Контейнер SUU-7B/A содержал 444 шаровых осколочных суббоеприпаса BLU-66/B. Контейнер SUU-13 представлял собой корпус в виде коробки с 40 направляющими. SUU-14 имел 6 трубчатых направляющих. Позже для установки кассетных боеприпасов ВВС США применяли отбрасываемые контейнеры CBU-52, CBU-58 и CBU-71 и контейнеры SUU-30.

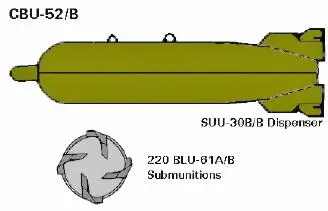

ФОТО 62. Американский кассетный отбрасываемый контейнер CBU 52B и осколочно-зажигательный боевой элемент BLU 61A/B: FAS-Military Analisis Network [ www.fas.org ]

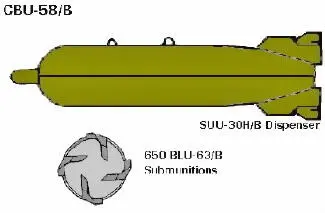

ФОТО 63. Американский кассетный отбрасываемый контейнер CBU 58B и осколочный боевой элемент BLU 63/B: FAS-Military Analisis Network [ www.fas.org ]

Для бомбовых контейнеров, созданных в 70–80-х годах часто использовались контейнеры SUU-64, SUU-65 и SUU-66 (2 340 мм длиной и 410 мм в диаметре) наполненные в три слоя различными типами кассетных суббоеприпасов. Контейнеры приводились в действие с помощью взрывателей, раскрывающих их согласно установленному времени замедления или данным, заданным высотомеру. В них применялся дистанционный взрыватель FZU-39B.
