Вследствие наличия на корпусе суббоеприпасов наклонных ребер-крылышек скорость вращения достигала 2 400 оборотов в минуту, что было достаточным для приведения взрывателя в боевое положение после отброса предохранительного обруча.

Во время войны во Вьетнаме в США было разработано целое семейство суббоеприпасов APAM (Anti-Personnel/Anti-Materiel) осколочного и (или) зажигательного действия. При этом некоторые типы суббоеприпасов делались в двух модификациях — мгновенного и замедленного действия, и тем самым имели различное обозначение. Так BLU-26B (В — baseball) осколочный суббоеприпас мгновенного действия (масса 1 фунт (454 грамма), диаметр 2,75 дюйма) был практически идентичен суббоеприпасам BLU-36/B и BLU-59/B замедленного действия, имея с ними и одинаковые цвет (оливковый) и форму корпуса с четырьмя ребрами крылышками, но отличался лишь характером поверхности корпуса. Боеприпасы BLU-26B и BLU63/B, внешне похожие друг на друга (масса 1 фунт (454 грамма), диаметр 70 мм), отличались предназначением: первый был осколочным мгновенного действия, второй — миной осколочного действия.

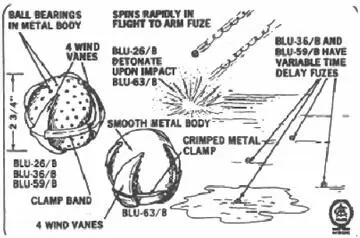

ФОТО 56. Американские осколочные кассетные боевые элементы BLU 26B, BLU 36B, BLU 59B: справочник "Bomb Live Unit (BLU) Recognition Guide" (Mines Advisory Group Lao PDR)

Также суббоеприпасы M38 и M40 (М — обозначение, употреблявшееся в артиллерии армии США в отличие от термина BLU — Bomb Live Unit, использовавшегося в ВВС США) диаметром 115 мм оливкового цвета, отличались тем, что первый был замедленного действия, а второй — мгновенного. Достаточно большую путаницу могла вызвать и окраска. Так, осколочно-зажигательный суббоеприпас BLU-61 (модификация BLU-61A/B) имел по оливковому корпусу желтые и красные точки, тогда как осколочный суббоеприпас замедленного действия BLU-39/B имел вокруг корпуса красную полосу, хотя оба боеприпаса были боевыми.

Стоит заметить, что учебные суббоеприпасы в США имели другое обозначение — BDU (Bomb Dummy Unit), причем инертные окрашивались в светло-голубой цвет, а учебные — в красный или оранжевый, что иногда могло вызвать ошибочное мнение о них как о новых видах боеприпасов, тем более, что боевые суббоеприпасы окрашивались не только в черный и оливковый, но и в желтый цвета.

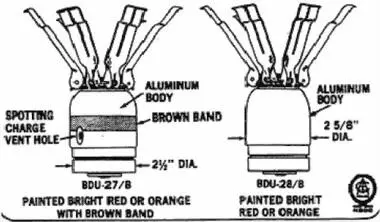

ФОТО 57. Американские кассетные учебные боевые элементы BDU 27 и BDU 28, фото из справочника "Bomb Live Unit (BLU) Recognition Guide" (Mines Advisory Group Lao PDR)

Стоит заметить, что разница между кассетными минами и кассетными суббоеприпасами также весьма относительная, потому что упоминавшиеся американские боеприпасы BLU-26B, BLU-63B и BLU-42/B имели практически одинаковую форму (напоминает бейсбольный мяч). Но эти снаряды имеют различное применение: BLU-26B — нажимная выпрыгивающая мина, BLU-63B — суббоеприпас мгновенного действия, а BLU42/B — натяжная выпрыгивающая осколочная мина. Округлая форма «шариковых» суббоеприпасов с аэродинамическими стабилизаторами была выбрана неслучайно. Она обеспечивает взведение взрывателей этих суббоеприпасов в ходе их падения, в силу заданного с помощью стабилизаторов вращения вокруг собственной оси.

В США после войны во Вьетнаме управляемые осколочные суббоеприпасы BLU-3, BLU-4, BLU-26, BLU-1, BLU-61, BLU-7, BLU-83, осколочно-зажигательного BLU-63 и зажигательного BLU-68В и BLU-70В действия со временем были дополнены новыми кумулятивно-осколочными боеприпасами Мk118 Mod 0 (Mod-1), BLU-77, BLU-61А, — В и — ВВ (обладают и зажигательным действием).

Авиация США использовала осколочные суббоеприпасы BLU-63 (1 800 таких суббоеприпасов наполняли контейнеры CBU-75/B) и BLU-86 (650 таких суббоеприпасов заполняли контейнер CBU-71/B) взводили своим вращением свои внутренние взрыватели M219 и M224, соответственно. При диаметре в три дюйма (76,2 мм) и заряде массой 0,25 фунтов (112 г) каждый из этих суббоеприпасов образовывал при подрыве около 1600–1700 осколков.

В суббоеприпасах осколочного действия BLU-42/A, BLU-42 A/B, BLU-54/B, имевших шаровую форму, была применена конструкция с выбрасыванием вышибным зарядом боевого убойного элемента в воздух и приведением его в действие под натяжением проволоки. В этих моделях было установлено устройство самоликвидации.

ФОТО 58. Американские кассетные осколочные мины BLU 42/B, BLU 42A/B, BLU 54B, фото из справочника "Bomb Live Unit (BLU) Recognition Guide" (Mines Advisory Group Lao PDR)
