До сегодняшнего дня в Военно-историческом музее бронетанкового вооружения и техники в Кубинке сохранилась СУ-14-1, а СУ-14 в 1960-е годы была разрезана на металл.

Базой для создания проектов и опытных образцов нескольких боевых машин, предназначавшихся для борьбы с финскими укреплениями, послужил и тяжелый танк Т-100.

В середине декабря 1939 года Военный совет Северо-Западного фронта обязал завод № 185 спроектировать и изготовить инженерный танк противоснарядного бронирования на базе Т-100.

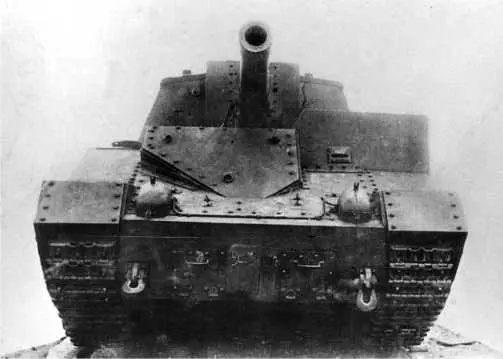

Забронированная СУ-14-1 с пушкой Бр-2 на НИБТПолигоне осенью 1940 года.

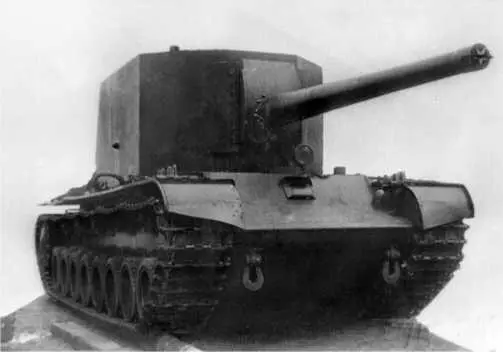

Самоходная установка T-100Y на НИБТПолигоне в Кубинке. 1940 год.

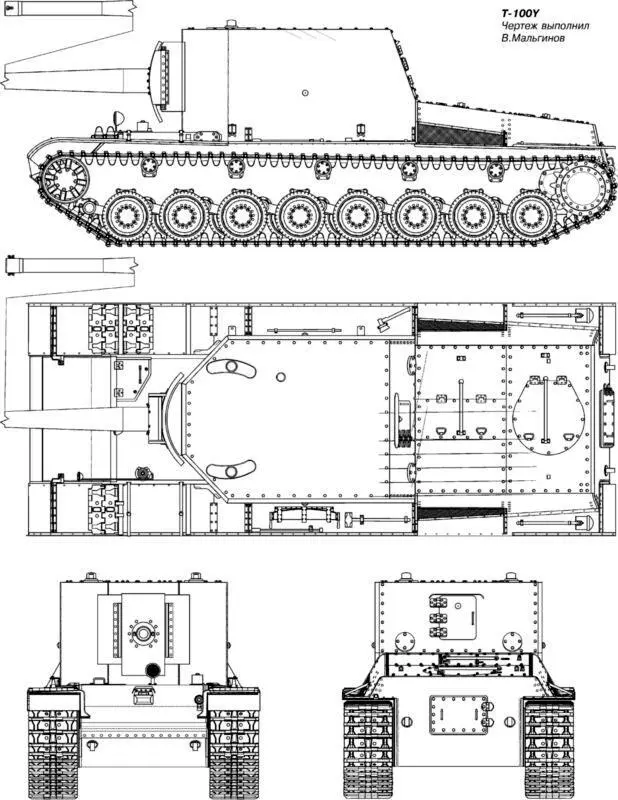

T-100Y.

Эта машина предназначалась для выполнения задач по наводке мостов, перевозке саперов и взрывчатки и эвакуации поврежденных танков. Однако в ходе проектирования КБ завода получило от начальника АБТУ РККА Д.Г. Павлова задание на «постановку 152-мм пушки или другой подходящей с большими начальными скоростями на базу Т-100» для борьбы с дотами. В связи с этим директор завода Н.В. Барыков обратился в Военный совет Северо-Западного фронта с просьбой «об отмене решения по изготовлению инженерного танка и вынесении решения по установке на машине „100“ 130-мм морской пушки». Просьба была удовлетворена, и уже 8 января 1940 года чертежи корпуса Т-100-Х (икс) — такое обозначение получила машина — передали на Ижорский завод.

Следует отметить, что САУ создавалась под руководством Ф.А. Мостового и Н.С. Бушнева. Ведущим инженером машины назначили И.В. Гавалова — будущего главного конструктора боевых машин десанта.

Т- 100-Х отличался от Т-100 тем, что вместо башен на нем монтировалась рубка клиновидной формы с 130-мм морской пушкой Б-13. Подвеска машины проектировалась торсионной, и ее изготовление поручили ленинградскому Кировскому заводу, имевшему подобный опыт. В ходе производства бронедеталей для ускорения сборки машины форму рубки изменили на более простую. Новая самоходная установка получила индекс T-100-Y (игрек).

Самоходная установка T-100Y в Военно-историческом музее бронетанкового вооружения и техники в Кубинке. 1990-е годы.

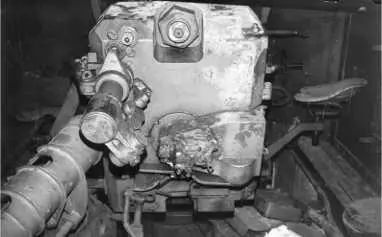

Казенная часть пушки Б-13, установленной в T-100Y.

Корпус и боевая рубка САУ сваривались из броневых листов толщиной 60 мм, за исключением крыши и днища (20 мм). Конструкция рубки оказалась неудачной из-за вертикального расположения броневых листов и большой высоты, превышавшей высоту корпуса. Экипаж включал шесть человек. САУ имела на вооружении морскую 130-мм пушку Б-13, установленную на тумбе, и три 7,62-мм пулемета ДТ. Углы наведения пушки по вертикали составляли от -5° до +15° и по горизонтали — в секторе 20°. В качестве прицела при стрельбе использовалась панорама Герца. Механизмы наведения пушки — секторного типа. Поршневой двухтактный затвор и пружинный досылатель обеспечивали скорострельность 4 выстр./мин. В боекомплект пушки входили 30 выстрелов раздельного заряжания. Бронебойный снаряд массой 36 кг с начальной скоростью 870 м/с пробивал на дальности 4400 м 40-мм броневую плиту. Пулеметы ДТ располагались по бортам и в корме боевой рубки. Боекомплект к пулеметам состоял из 1890 патронов (30 дисков). Для наблюдения за полем боя в крыше броневой рубки устанавливались два перископических прибора ПТ-1.

В кормовой части корпуса размещался четырехтактный 12-цилиндровый V-образный авиационный карбюраторный двигатель ГАМ-34-БТ жидкостного охлаждения мощностью 890 л.с. Топливом служил авиационный бензин, который хранился в четырех алюминиевых баках общей емкостью 1270 л. Запас хода установки по шоссе достигал 210 км.

Трансмиссия состояла из многодискового главного фрикциона сухого трения, пятиступенчатой коробки передач, двух бортовых фрикционов и двух однорядных бортовых редукторов. Для управления движением машины применялись пневматические сервоприводы.

Подвеска САУ, в отличие от базовой машины, была индивидуальной, торсионной. Комплект подвески изготовил ЛK3. Со стороны каждого борта находилось восемь опорных и пять поддерживающих катков с наружной амортизацией. Ведущие колеса заднего расположения имели цевочное зацепление. На машине применялся механизм натяжения гусениц винтового типа с приводом изнутри отделения управления.
