Конструкция установки обеспечивала возможность ведения кругового обстрела за счет наличия специальной опоры с роликовым погоном, на которую опускался корпус машины при вывешивании гусеничного движителя. Круговое вращение корпуса вместе с установленной в нем 152-мм морской пушкой Б-10 производилось при помощи привода от двигателя машины. Вертикальное наведение было также механизировано за счет отбора мощности от двигателя через гидромуфту. Система могла быть снабжена электрическими приводами управления артиллерийским огнем. Предполагалась и механизация заряжания орудия за счет использования специального приспособления и досылателя при определенном угле заряжания. Перевод установки в боевое положение не превышал 2–3 мин. Малая высота и броневая защита толщиной 8 — 20 мм, обеспечивали хорошую маскировку на местности и защиту экипажа от осколков. Масса береговой САУ с экипажем из шести человек составляла около 50 т, расчетная скорость движения по шоссе — 20 км/ч.

Однако реальное создание тяжелых самоходно-артиллерийских установок в СССР началось только после начала проектирования тяжелого танка Т-35. Шасси тяжелого танка безусловно было наиболее привлекательным для размещения на нем артиллерийских систем большой и особой мощности.

Так, уже в октябре 1933 года в ГАУ рассматривался проект комбинированной самоходной системы «Большой триплекс», представлявшей собой самоходный лафет для 254/220-мм пушки, 305-мм гаубицы и 400-мм мортиры. Проект являлся результатом совместных усилий завода «Большевик» и Опытного завода Спецмаштреста.

Согласно заданию, САУ должна была иметь массу 56–60 т, но в ходе проектирования эта величина достигла 66–76 т. На машинах предполагалось установить 12-цилиндровый карбюраторный двигатель М-17 мощностью 500 л.с., агрегаты трансмиссии (главный фрикцион и коробка передач), заимствованные у опытного тяжелого танка Т-35А, и отдельные элементы ходовой части (гусеницы и поддерживающие катки) от тяжелого танка Т-35. Дополнительно требовалось изготовить подвеску и опорные катки. Работы над самоходной установкой, получившей марку СУ-7, затянулись до 1937 года, а затем в ноябре того же года были прекращены, поскольку машина перестала отвечать требованиям войск к самоходной артиллерии этого вида. Опытным заводом Спецмаштреста имени С.М. Кирова (завод № 185) был изготовлен деревянный макет установки в натуральную величину.

В 1933 году на том же заводе под руководством П.И. Сячентова началось проектирование самоходной установки для тяжелой артиллерии особого назначения (ТАОН). В июле следующего года опытный образец, получивший индекс СУ-14, был построен.

Корпус машины изготавливался из катаных броневых листов толщиной 10–20 мм, соединявшихся между собой сваркой и клепкой. Впереди слева по ходу машины находилось место механика-водителя. Остальные шесть членов экипажа располагались в кормовой части на трех съемных скамьях.

Проект САУ А.А. Толочкова

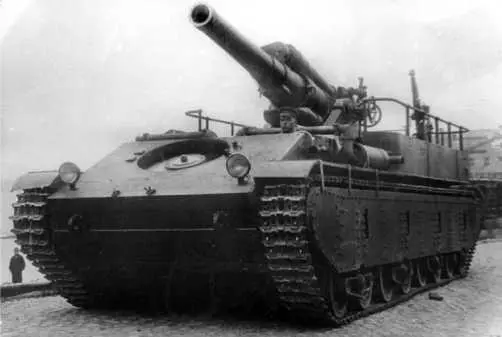

203-мм самоходная гаубица СУ-14. 1934 год.

Вооружение СУ-14 состояло из 203-мм гаубицы Б-4 обр.1931 года с верхним станком, подъемным и поворотным механизмами. Вспомогательное вооружение — три 7,62-мм пулемета ДТ, которые могли размещаться в шести бугельных установках (по три на борт). Кроме того, для одного пулемета ДТ был предусмотрен вертлюг для зенитной стрельбы, расположенный справа в передней части палубы САУ. Возимый боекомплект состоял из восьми выстрелов раздельного заряжания и 2268 патронов к пулеметам ДТ. Для загрузки боеприпасов (масса снаряда составляла около 114 кг) в кормовой части самоходки имелись две лебедки грузоподъемностью 200 кг. При стрельбе машина опиралась на два сошника, имевших ручной и электрический приводы гидроцилиндров.

На СУ-14 устанавливались двигатель М-17 мощностью 500 л.с. и трансмиссия, представлявшая собой конгломерат агрегатов танков Т-28 и Т-35. Главный и бортовые фрикционы с плавающими ленточными тормозами были заимствованы у танка Т-35, а пятискоростная коробка передач и бортовые передачи — у Т-28.

Ходовая часть (применительно к одному борту) состояла из ведущего колеса переднего расположения, направляющего колеса, шести поддерживающих катков, четырех двухкатковых тележек с неразъемными балансирами и подвеской на вертикальных спиральных пружинах. Подвеска имела механизм выключения для ее разгрузки при стрельбе. Узлы ходовой части заимствованы у тяжелого танка Т-35.
