Семен Федосеев - Десантные амфибии Второй Мировой

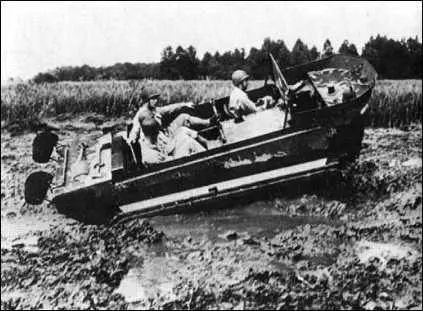

М29С «Визель» преодолевает глубокую грязь. Обратим внимание на поднятые рули и волноотбойный щит.

Американский легкий транспортер М29 «Визель» в Германии.

Простая конструкция и использование автомобильных агрегатов позволили фирме «Студебекер» выпустить до июля 1945 г., по одним данным, чуть менее 15 000 машин «Визель», по другим — 15 124 (включая модель М28). В основном это были машины модификации М29С. Так, за 1944 г. построено 4201 машина М29С, за 1945-й — 6446.

М29 имела коробчатый открытый сверху корпус с широкими над-гусеничными нишами. Двигатель устанавливался в передней части корпуса. Место водителя размещалось впереди слева. Сзади размещались три солдата в полной экипировке на отдельных сиденьях либо укладывался груз. Машина имела откидывающееся вперед лобовое стекло (со стеклоочистителем перед местом водителя) и съемный брезентовый тент на скобах.

Карбюраторный 6-цилиндровый двигатель, взятый от популярного малолитражного автомобиля «Студебекер Чэмпион», развивал мощность 65 л.с. при частоте вращения коленвала 3600 об./мин. Механическая трансмиссия «Уорнер» T84J обеспечивала 3 скорости хода вперед, 1 назад, механизмом поворота служил дифференциал. Вращение от двигателя передавалось на коробку передач через карданный вал, проходящий по оси корпуса.

Ходовая часть М29 включала 8 сдвоенных обрезиненных опорных катков, сблокированных попарно на качающихся балансирах, каждая тележка подвешивалась на поперечном рычаге и листовой рессоре. Верхняя ветвь гусеницы проходила по двум поддерживающим роликам и имела наклон вперед. Ведущее колесо — заднего расположения, приподнято над грунтом больше, чем направляющее. Гусеница — бесшарнирная, ленточная, гребневого зацепления, с развитыми грунтозацепами на стальных «башмаках»-поперечинах. На машинах первых серий гусеница имела ширину 380 мм, но после машины с серийным номером 2103 (т. е. где-то с февраля 1944 года) ставились гусеницы шириной 508 мм. При длине опорной поверхности 1,98 м это обеспечивало удельное давление на грунт всего 0,15 кг/см 2при узком траке и 0,134 кг/см 2при широком — даже при полной загрузке — т. е. много меньше, чем удельное давление стопы пехотинца. Машины вполне отвечали требованиям снегоболотоходов. Радиус поворота составлял 3,7 м.

Комплект обеспечения плавучести для М29С «Визель» напоминал японский плавающий танк «Ка-ми» — в носовой и кормовой части корпуса крепились съемные жесткие понтоны, повышавшие запас плавучести машины, ее остойчивость и придававшие корпусу обводы по типу корабельных (выше мы видели, что еще в 1924 г. подобную схему, правда, в более сложном варианте, предлагал советский изобретатель Н.С. Ветчинкин). Движение на плаву осуществлялось за счет перемотки гусениц, причем верхняя ветвь гусеницы закрывалась гидродинамическим кожухом. Для управления на плаву в корме монтировались два подъемных руля (подъем рулей выполнялся для облегчения выхода на берег и движения по суше). Впереди имелся подъемный волноотбойный щиток.

Рекламная листовка фирмы «Студебекер» от 1944 г. с изображением М29С «Визель» в действии.

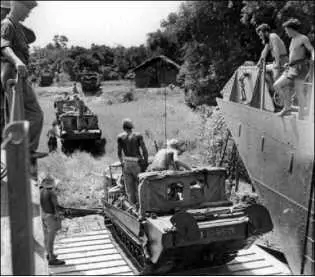

Выгрузка легких плавающих транспортеров М29С «Визель» («краб») 1-го иностранного кавалерийского амфибийного полка с десантного корабля. Вьетнам, 1950 г. Обратим внимание на поднятые рули и откинутые вверх фартуки гусениц.

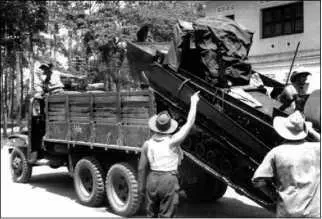

Легкий плавающий транспортер М29С «Визель» мог перевозиться в кузове обычного трехосного грузовика. Здесь показана выгрузка транспортера 1-го иностранного кавалерийского амфибийного полка. Вьетнам. 1951 г.

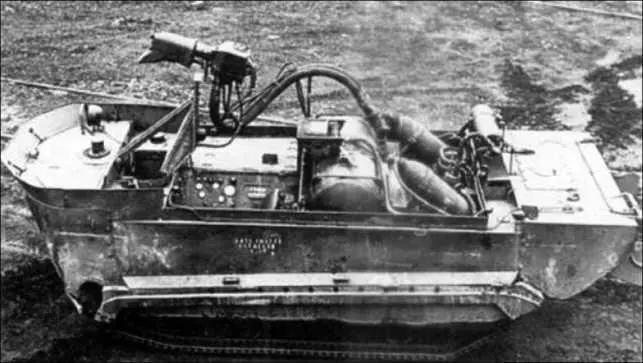

Легкий плавающий транспортер М29С «Визель» с огнеметной аппаратурой «Уосп» Mk II.

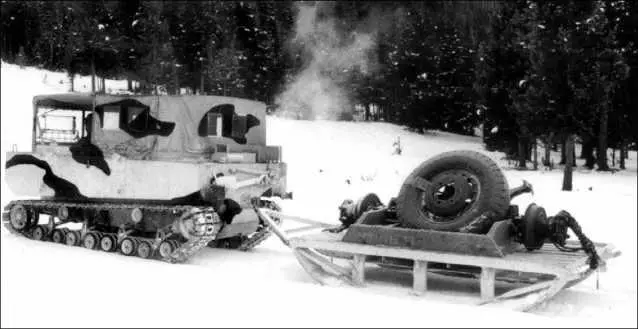

Легкий транспортер Т24 из состава 10-й горной дивизии США буксирует сани с автомобильными запчастями.
