Михаил Барятинский - Бронеколлекция 1995 №1 Советские танки второй мировой войны

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, коробка передач, бортовые фрикционы, ленточные тормоза, бортовые передачи, редукторы (гитары) привода колесного хода.

ХОДОВАЯ ЧАСТЬ: четыре опорных обрезиненных катка на борт, направляющее колесо, ведущее колесо заднего расположения (зацепление гребневое); на колесном ходу — ведущий задний опорный каток, управляемый — передний; подвеска опорных катков — индивидуальная на цилиндрических спиральных рессорах; в каждой гусенице 70 траков шириной 260 мм, шаг трака 167 мм.

СКОРОСТЬ макс… км/ч: на гусеницах — 53; на колесах — 73.

ЗАПАС ХОДА, км: на гусеницах — 375; на колесах — 460,

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ; угол подъема, град, — 42, ширина рва. м — 2,5, высота стенки, м -0,75, глубина брода, м — 1.2,

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-1 или 71 — ТК-3, танковое переговорное устройство ТПУ-3.

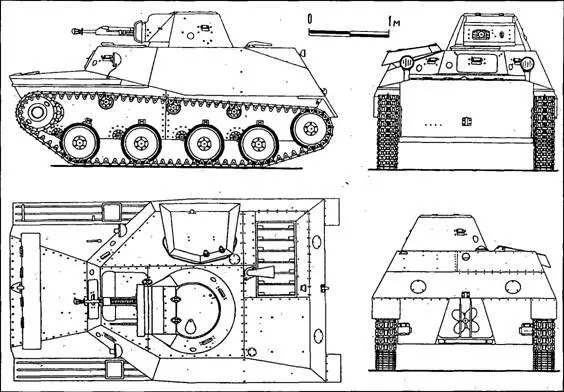

Т-40

Лёгкий плавающий танк Т-40 был разработан в 1939 году на заводе № 37 под руководством Н. А. Астрова и предназначался для замены в войсках танков Т-37А и Т-38.

Корпус Т-40 изготавливался из катаных броневых листов, соединявшихся сваркой или клёпкой. Остойчивость танка на воде обеспечивалась только за счёт формы корпуса — поплавки отсутствовали. В нижней части кормы корпуса находилась ниша для установки четырёхлопастного винта и двух водоходных рулей.

Башня в форме усечённого конуса устанавливалась на шариковой опоре и была смещена влево от продольной оси танка. Двигатель располагался вдоль правого борта корпуса. В амбразуре башни в броневой маске монтировалась спаренная установка пулемётов ДШК и ДТ. Для скорострельности пулемёта ДШК его боекомплект помещался в кольцевой боеукладке.

Танк Т-40 прошёл обширную программу испытаний, в ходе которых был организован пробег по маршруту Москва — Минск — Киев — Москва протяжённостью 3000 км с преодолением всех встречавшихся водных преград. 19 декабря 1941 года танк приняли на вооружение. Заказ на 1940 год составил 100 машин, однако завод смог изготовить только 41. До 22 июня 1941 года изготовили ещё 181 машину. Таким образом, на начало войны Красная Армия располагала 222 танками Т-40.

В ходе первых же боёв стала очевидной недостаточность вооружения танка. Летом 1941-го на Т-40 установили 20-мм авиационную пушку ШВАК с боекомплектом 154 выстрела, одновременно ликвидировав гребной винт и его привод. Последнее обстоятельство ускоряло процесс производства, а в реальной боевой обстановке плавать танку практически не приходилось. Этот вариант получил обозначение Т-4 °C («С» — сухопутный).

На следующей модификации — Т-30 — отсутствовала уже и ниша для винта — кормовой лист корпуса был прямым. В остальном водоизмещающий корпус остался без изменений, но максимальная толщина брони возросла до 15 мм. Боекомплект пушки довели до 750 выстрелов. Следует, однако, отметить, что все три варианта танка в войсках по-прежнему именовались Т-40. Не разделялись они и в статистической отчётности, поэтому указать, сколько было изготовлено танков того или иного варианта, не представляется возможным. Всего же выпустили 709 танков Т-40, которые вместе со своим «младшим братом» Т-60 состояли на вооружении одного из трёх батальонов в танковых бригадах смешанной организации и использовались до середины 1942 года.

БОЕВАЯ МАССА, т: 5,5.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина- 4035, ширина — 2230, высота- 1905, клиренс — 300,

ВООРУЖЕНИЕ: 1 пулемет ДШК калибра 12,7 мм; 1 пулемет ДТ калибра 7,62 мм,

БОЕКОМПЛЕКТ, Патронов: ДШК — 500, ДТ-2016,

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТМФП и механический прицел,

БРОНИРОВАНИЕ, мм; лоб, борт, корма-13, крыша-6, днище — 4, башня- 10.

ДВИГАТЕЛЬ: ГАЗ-11, модель 202, шестицилиндровый, карбюраторный, рядный. жидкостного охлаждения: рабочий объем 3480 куб. см; мощность 70 л, с, (51,5 кВт) при 3400 об/мин.

ТРАНСМИССИЯ: сцепление, смонтированное на двигателе, коробка передач. главная(поперечная) Передача, бортовые фрикционы с тормозами, бортовые передачи,

ХОДОВАЯ ЧАСТЬ: четыре опорных обрезиненных катка на борт, ведущее колесо переднего расположения со съемным зубчатым венцом, направляющее колесо с кривошипным натяжным механизмом, три поддерживающих катка; подвеска опорных катков индивидуальная торсионная; в каждой гусенице 87 траков шириной 160 мм.
