Михаил Барятинский - Бронеколлекция 1995 №1 Советские танки второй мировой войны

Кроме того, на базе Т-26, как малыми партиями, так и в качестве опытных образцов были созданы бронетранспортёр ТР-4, мостоукладчик СТ-26, минный тральщик, транспортёр для подвоза боеприпасов, бензоцистерна, ремонтный танк, артиллерийские тягачи и телетанки.

В общей сложности за 10 лет серийного производства с 1931 по 1941 год в войска поступило 11 208 танков Т-26 всех типов. Они достаточно интенсивно использовались в боевых действиях начального периода Великой Отечественной войны, а на некоторых участках советско-германского фронта, например, Ленинградском, вплоть до 1944 года. Последнее боевое применение Т-26 относится к 1945 году на Дальнем Востоке. Несколько танковых бригад, вооружённых этими боевыми машинами, участвовали в разгроме Квантунской армии.

Т-26 обр.1939 г.

БОЕВАЯ МАССА, т: 10,28.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина- 4620, ширина -2445, высота -2330, клиренс — 380,

ВООРУЖЕНИЕ: 1 пушка 20К обр. 1934 г., калибра 45 мм; 3 пулемета ДТ калибра 7,62 мм — спаренный с пушкой, зенитный и кормовой(последние не на всех танках).

БОЕКОМПЛЕКТ: 45-мм выстрелов — 205 (без рации), 165 (с рацией); 7,62-мм патронов — 3654 (без рации), 3212 (с рацией).

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический панорамный прицел ПТ-1 обр. 1932 г., командирская панорама ПТК обр. 1933 г. (не на всех танках), телескопический прицел ТОП обр. 1930 г. (на танках, имевших пушки с электрозатвором, устанавливался прицел ТОП-1 или TOO).

БРОНИРОВАНИЕ, мм: лоб, борт, корма — 15, крыша — 10, днище — 6, башня- 15 — 6.

ДВИГАТЕЛЬ: Т-26 (типа «Армстронг-Сиддлей»), четырехцилиндровый, карбюраторный, рядный, воздушного охлаждения, с горизонтальным расположением цилиндров; рабочий объем 6600 куб. см; мощность 75 л.с. (55,2 кВт) при 2000 об/мин.

ТРАНСМИССИЯ; однодисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ; восемь опорных обрезиненных катков на борт, сблокированных попарно в четыре тележки, четыре поддерживающих катка, направляющее колесо с натяжным механизмом, ведущее колесо переднего расположения со съемным зубчатым венцом (зацепление цевочное); подвеска тележек опорных катков на плоских четвертьэллиптических рессорах; в каждой гусенице 108–109 траков шириной 260 мм, шаг трака 90 мм.

СКОРОСТЬ макс., км/ч: 30.

ЗАПАС ХОДА, км: 225.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ; угол подъема, град. — 40, ширина рва, м — 2,65, высота стенки, м — 0,75, глубина брода, м — 0,8.

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-1 или 71-ТК-З, танковое переговорное устройство ТПУ-3 или ТПУ-2.

БТ-2

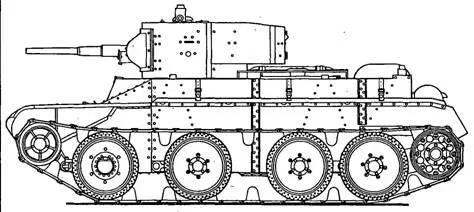

БТ-5

История этой боевой машины началась после закупки в США в 1930 году двух колёсно-гусеничных танков Кристи. Несколько усовершенствованный (вновь была разработана лишь башня с вооружением), этот танк приказом Реввоенсовета СССР от 23 мая 1931 года был принят на вооружение Красной Армии и запущен в серию под маркой БТ-2.

Танк имел клёпаный корпус коробчатого сечения с сужающейся носовой частью. В клёпаной башне цилиндрической формы раздельно размещались 37-мм пушка Б-3 и пулемёт ДТ. На 60 танках установка пулемёта отсутствовала, а на 350 в амбразуре пушки располагалась спаренная установка 7,62-мм пулемётов ДА-2. Наведение пушки или пулемётной установки по вертикали осуществлялось с помощью плечевого упора. Боекомплект состоял из 92 пушечных выстрелов и 2709 патронов.

Масса БТ-2 достигала 11 т. Толщина броневых листов колебалась от 6 (днище) до 13 (лоб, борт, корма корпуса и борта башни) мм. Экипаж состоял из двух человек. В кормовой части танка в силовом отделении находился американский авиационный 12-цилиндровый двигатель «Либерти» (или его отечественный аналог М-5) мощностью 400 л. с. при 1650 об/мин. Максимальная скорость на гусеницах достигала 52, на колёсах — 72 км/ч; запас хода составлял соответственно 120 и 200 км. Танк имел четыре опорных катка большого диаметра на борт, задний из которых на колёсном ходу был ведущим, а передний — управляемым. Переход с гусениц на колёса у хорошо подготовленного экипажа занимал от 30 минут до 1 часа. В 1932–1933 годах было изготовлено 620 танков БТ-2.
