В. Гагин - Авиаконструктор А. С. Москалёв. К 95-летию со дня рождения

САМ-6 – опытный, в сущности, экспериментальный одноместный легкий самолет, построенный для проверки работы одноколесного шасси. Двигатель М-23 в 65 л.с. Схема самолета – свободнонесущий низкоплан с трапециевидным крылом, на концах которого установлены вертикальные поверхности – «шайбы» без рулей направления, лишь несущие подкрыльные костыли. Хвостовой костыль – на обычном месте, горизонтальное и вертикальное оперения тоже обычные. Конструкция деревянная с полотном, простейшая.

Самолет был выпущен в 1934 г. и испытывался на одноколесном шасси и на лыже. Всех интересовали, главным образом, руление, взлет и посадка, летные качества не были целью. Опыт самолета Р. Л. Бартини «Сталь-6» А. С. Москалеву не был известен и он провел самостоятельно исследование этой схемы шасси для уверенности в возможности ее применения в других самолетах. Он предполагал представить проект истребителя с двигателем Испано-Сюиза 12У на одноколесном шасси и хотел проверить эту схему на малом экспериментальном самолете САМ-6. Испытания показали, что схема вполне рациональна и осуществима. К такому же выводу пришел и Бартини (чуть раньше Москалева) и начал строить истребитель «Сталь-8» на одноколесном шасси.

«Сигма» А. С. Москалева (САМ-7) – экспериментальный двухместный истребитель, принадлежащий к числу наиболее необычных в мировой и отечественной практике. Схема его – бесхвостый низкоплан с нестреловидным трапециевидным крылом, на концах которого установлено вертикальное оперение – «шайбы». Рулями высоты служили щелевые закрылки, расположенные по всей задней кромке крыла. Элероны составляли их внешнюю часть. Схема управления обеспечивала работу элеронов и в качестве закрылков, отклоняемых лишь на несколько меньший угол вниз. Профиль крыла Р-11 12 %-й относительной толщины по всему размаху без аэродинамической закрутки. Удлинение крыла – 4,6.

Был принят новый тогда двигатель М-34 в 750 л. с. Винт деревянный, четырехлопастный, так как М-34 не имел редуктора. Охлаждение паровое по типу самолета «Сталь-6». При этом для малых скоростей, особенно на рулении и на взлете, был установлен и обычный сотовый радиатор, выдвигаемый вниз за кабиной летчика. Задняя часть фюзеляжа была занята кабиной стрелка, закрытой прозрачным, сужающимся назад обтекателем с проходившим через него спаренным пулеметом ШКАС на шкворневой установке. Два синхронных пулемета ШКАС были установлены на двигателе.

Шасси – убираемое в носок крыла и в фюзеляж путем поворота к оси самолета его свободнонесущих стоек, крепившихся к переднему лонжерону крыла (схема впоследствии общепринятая). Костыль неориентирующийся, почти скрытый в хвостовой части фюзеляжа.

Центровка самолета – на 13-15 % САХ. При такой центровке, проверенной опытом на взлете, самолет был устойчив.

Конструкция цельнометаллическая. Набор фюзеляжа – открытые и закрытые профили. Лонжероны крыла – двутаврового сечения, обшивка гладкая,толщиной местами 2-2,5 мм, например, в носке крыла.

Самолет был построен в 1934-1935 гг. и проходил заводские испытания, которые свелись только к рулению, пробежкам и небольшим подлетам по прямой. На «Сигме» была точно замерена только посадочная скорость – 138 км/ч.

Полеты не были разрешены из-за недостаточной прочности ряда узлов и нерешенности некоторых вопросов аэродинамики. [8]

* Средняя аэродинамическая хорда

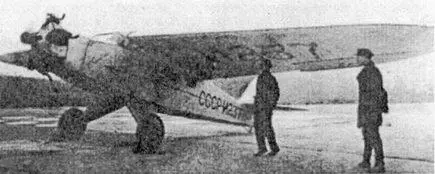

САМ-5 2 бис перед рекордным перелётом

В конце 1936 года я вместе с основными работниками заводского ОКБ был переведен в авиатехникум. Основанием явилась необходимость скорейшей перестройки работа авиатехникума, его учебной и производственной частей на авиационную специальность. Я назначался заместителем директора но учебной части и одновременно начальником и главным конструктором ОКБ. Нужно еще раз отмети ть, что в техникуме к моему приходу так и сохранился старый преподавательский состав железнодорожного техникума.

Этот период жизни был насыщен многими интересными для меня событиями. Совсем недавно закончился дальний перелет САМ-5 бис. пилотируемого Фиксоном с бортмехаником Бузуновым. На учебно-производственной базе серийные самолеты (САМ-5 бис в санитарном варианте) успешно теснили мебель и станки. Развертывалось строительство самолета САМ-5 2 бис и др. Мой перевод был логическим результатом успешной работы ОКБ в авиа техникуме. На заводе же осталось ОКБ Калинина. [В 1937 году Калинин был расстрелян – прим. ред]
