Деформация произошла в результате решения Купера изменить конструкцию моста относительно первоначального плана и удлинить центральный пролет (часть моста в середине, под которой нет опор) почти до 549 м. Вероятно, разум Купера затуманили амбиции: принимая такое решение, он, очевидно, надеялся, что станет инженером, построившим первый в мире мост с таким длинным пролетом, и заберет это звание у проектировщиков Форт-Бриджа в Шотландии. Чем длиннее пролет, тем больше материала на него нужно и тем тяжелее конструкция. Новый проект Купера весил примерно на 18 % больше изначального, и, не уделив достаточно внимания вычислениям, он решил, что конструкция по-прежнему прочная и выдержит дополнительный вес. Маклюр был с ним не согласен, и они спорили об этом в переписке. Но так ничего и не решили.

Наконец Маклюр так забеспокоился, что распорядился приостановить строительство и отправился на поезде в Нью-Йорк, чтобы выяснить вопрос с Купером. В его отсутствие инженер на строительной площадке отменил его распоряжение и продолжил строительство, которое в результате закончилось трагедией. Всего за пятнадцать секунд вся южная часть моста – 19 тысяч тонн стали – рухнула в реку и погребла под водой 75 из 86 рабочих.

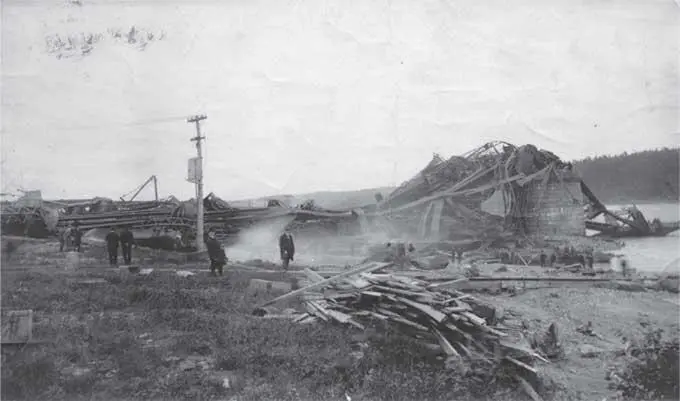

Сцена разрушения после трагедии 1907 года при строительстве Квебек-Бриджа через реку Святого Лаврентия в Квебеке в Канаде

К крушению моста привело много проблем и ошибок. В частности, катастрофа показала, как опасно наделять огромной властью одного инженера, за которым никто не присматривает. Организации профессиональных инженеров в Канаде и других странах мира стали решать эту проблему и стараться предотвратить ошибки, совершенные при строительстве Квебек-Бриджа. В конечном же счете большая часть ответственности лежит на Теодоре Купере, который неправильно рассчитал вес моста. Ведь план строительства не учитывал того, что конструкция не выдержит собственного веса.

Разрушение Квебек-Бриджа показывает, к каким катастрофическим последствиям может привести неквалифицированная инженерная работа. Немалая часть работы инженера заключается в том, чтобы выяснить, как конструкции будут выдерживать множество сил, приложенных к ним, которые их толкают, тянут, трясут, скручивают, гнут, продавливают, разъединяют и разрывают на части. Однако гравитация – самый важный из всех этих факторов. Это вездесущая сила, благодаря которой существует солнечная система, и все, что находится на нашей планете, стремится к ее ядру. Таким образом, к каждому объекту приложена сила, которую мы называем весом. Эта сила проходит через объект. Подумайте о весе разных частей тела. Вес кисти руки воздействует на предплечье, оно, в свою очередь, на плечо, а вес плеча ложится на позвоночник. Сила стремится вниз по позвоночнику к бедрам, а потом, пройдя тазовую кость, разделяется надвое, проходит через каждую ногу и устремляется в землю. Примерно то же можно наблюдать, если построить башню из соломинок и полить ее сверху водой: вода побежит вниз всеми путями, какие найдет, и будет разделяться там, где возможно.

Когда инженер проектирует конструкцию, ему необходимо понимать, куда приложена сила и какая, и убедиться, что конструкция, через которую эта сила проходит, выдержит нагрузку.

Существуют два основных вида силы, которые гравитация (а также другие явления вроде ветра и землетрясений) создает в конструкциях: сжатие и растяжение . Если сложить лист плотной бумаги в цилиндр, поставить вертикально на стол, а сверху положить книгу, то книга будет давить на цилиндр. Сила , с которой книга давит на цилиндр (равная массе книги, умноженной на гравитационную постоянную g), проходит через цилиндр и давит на стол (подобно тому, как вес тела проходит через ногу). Таким образом, цилиндр (как и нога) подвергается сжатию .

И наоборот, если взять веревку, привязать к одному концу книгу, а другой подвесить, то подвешенная книга (на которую по-прежнему воздействует сила гравитации) будет растягивать веревку. Сила, воздействующая на книгу, проходит через веревку, на которую воздействует сила растяжения . Такое же воздействие кисть руки оказывает на предплечье.

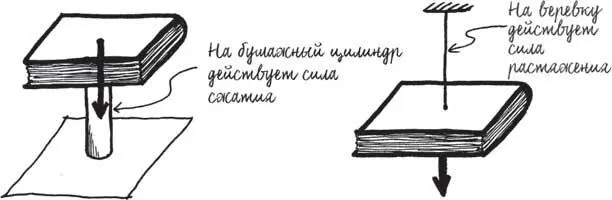

Опора книги с помощью сжатия (слева) и растяжения (справа)
