Артем Зурабян - Необычные квартиры домов «Лотос» – альтернатива панельному домостроению. Часть 1. Архитектура

По сравнению с крупнопанельным домостроением, где теперь уже достигнута возможность строить двадцати пятиэтажные здания, дома «Лотос» позволяют ещё больше повысить этажность сборных конструкций зданий до тридцати-сорока, а с монолитным каркасом и более этажей с минимальным расходом бетона. Этот факт вносит некоторые коррективы и при оценке эффективности с учётом стоимости земли. Строительство высотных зданий уменьшает затраты на землю. Ещё один фактор, влияющий на повышение эффективности при учёте стоимости земельного участка, – это большая площадь секции на этаже и большая ширина секции домов «Лотос» по сравнению с типовыми крупнопанельными секциями, что во многих случаях даёт возможность на участке разместить здание большей площади.

Наружные стены домов «Лотос» могут быть выполнены в панельном и объёмно-блочном исполнении, но все они имеют основу в виде несущих железобетонных криволинейных стен. Теплотехнические характеристики здания могут изменяться в зависимости от климатического региона строительства, поскольку внешние утепляющие стены независимы от несущих конструкций. Применим любой тип фасада – вентилируемый, «мокрый» с фактурным слоем по утеплителю, просто трёхслойный с бетонным фасадным слоем. Для домов «Лотос» предложен инновационный фасад из металлического рулонного оцинкованного листа с декоративной окраской, учитывающий особенность криволинейных стен. Периметр наружных стен может быть сокращён за счёт применения утепляющих доборных элементов установленных между криволинейными стенами ветвей. Образуется как – бы термос и, несмотря на сложный план, периметр наружных стен с доборными элементами оказывается меньшим, чем у типовых секций крупнопанельных зданий. Совокупность всех этих факторов приводит к существенному снижению расхода материалов и не считаться с возможностями такой экономии трудно.

Таким образом, конструкция здания «Лотос» в самом простом случае представляет собой объединённые между собой лестнично-лифтовым узлом три ветви, состоящие из внешнего жёсткого контура из утеплённых с внешней стороны несущих наружных стен и внутреннего круглого в плане несущего ядра. Внешний контур состоит из сопряжённых, друг с другом изогнутых по кругу в плане стен с доборными утепляющими элементами.

При применении криволинейных стен и трёх лучевой структуры плана здания возникают необычные квартиры с наружными стенами цилиндрической формы и с радиальными плоскими стенами. Это может быть оправдано только если достигается такая экономия конструктивного материала, когда из того же бетона можно создать по сравнению с крупнопанельным домостроением существенно большие площади. Естественно, это меняет представление о комнатах и квартирах в целом, но значительный прирост площади должен стимулировать потребителя при выборе жилья. Альтернатива такова, что потребитель выбирает при одинаковых затратах, например, однокомнатную квартиру в крупнопанельном здании или двухкомнатную в домах «Лотос».

При трёх лучевой системе с криволинейными стенами расход железобетона может быть снижен на двадцать и более процентов по сравнению с отработанными сериями панельных домов, где он равен семи десятым и более кубических метров бетона на квадратный метр общей (продаваемой) площади, т.е. это практически дополнительная комната в квартире. Экономия бетона может быть ещё более значительная, если применять вентилируемый фасад, а не трёхслойные наружные стены. Существуют и другие пути снижения расхода бетона. Это отказ от устройства чердака и подвала, применение вместо фундаментной плиты свайного фундамента. Но эти приёмы применимы и в крупнопанельном домостроении. При различной этажности, при различном решении фасадов и выборе различных вариантов конструкции домов «Лотос» экономия по сравнению с крупнопанельным строительством будет различная, но почти всегда существенная.

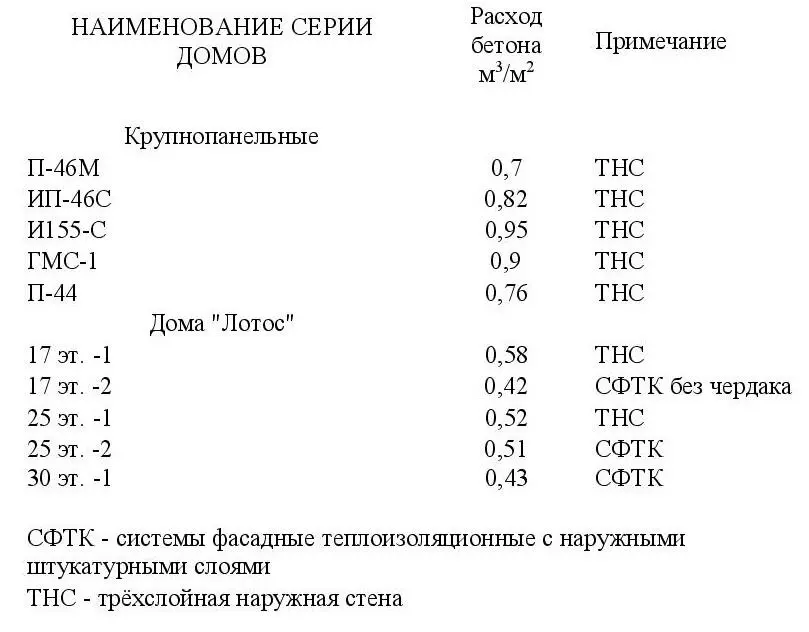

Таблица расхода бетона на один квадратный метр продаваемой площади для различных типов домов

.

По сравнению с не типовыми жилыми домами, например, с монолитным каркасом, где расход бетона ещё ниже, но большой объем возведения стен из мелкоштучного материала, снижение стоимости может быть ещё более значительным, так как все каркасные дома дороже крупнопанельных. При массовом строительстве домов «Лотос» эта экономия – эшелоны цемента, крупного и мелкого заполнителя, арматурной стали. На двадцать и более процентов уменьшается количество карьеров, способствуя охране окружающей среды.
