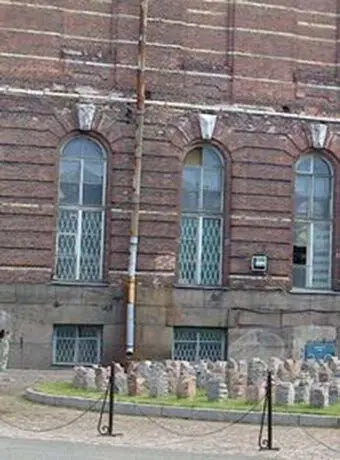

Рис. 33. Разрушение кирпичной стены из-за намокания

Многочисленные мелкие проплешины по всей стене — также, вероятно, — следы высолов. Понятно, что главный разрушительный агент в данном случае — влага, проникающая в массив кирпича через его поры.

В здании рис. 33 в начале 20 века находилась лаборатория А.С. Попова, в которой он принимал первую радиограмму. Оно построено из удивительно прочного кирпича, поэтому и стоит до сих пор, но следы разрушительного действия воды, которая задерживается на незащищенных деталях фасада и в повреждениях хорошо видны, несмотря на то, что на фото изображен общий план, а не конкретные мелкие детали.

Хочется обратить внимание на высокое качество первоначальных строительных работ, например, на отделку цоколя гранитом, на которой до сих пор не видно существенных повреждений даже в швах, несмотря на очевидное отсутствие ухода за зданием.

Следующий пример демонстрирует последствия строительных ошибок.

При выполнении облицовки была выбрана довольно тонкая плита, тем не менее, она достаточно тяжела.

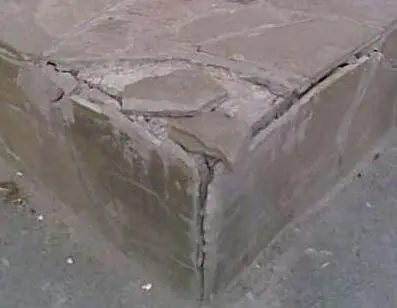

Рис. 34. Естественное разрушение облицовки ступени из-за низкого качества работы [28] http://www.artteam.ru/rekonstruktsiya/oblitsovka-fasada-zdaniyanaturalnym-kamnem

Плита была положена на клей, и можно не сомневаться, довольно небрежно. Клей, вероятнее всего, был выбран без особого учета условий предстоящей эксплуатации высокой влажности, частых изменений температуры, образования льда и многократных значительных механических нагрузок — статических, динамических и даже ударных.

Практически наверняка работу выполнял гастарбайтер, который «все умеет делать». В итоге получается.

Первое температурные свойства мрамора и клея, можно не сомневаться, достаточно сильно различались, и это привело к отслоению плиты.

Второе в образовавшиеся трещины проникла вода, которая вместе с морозом оторвала большую часть плиты от основы.

Третье, судя по фото, речь идет об облицовки ступени, которая в процессе эксплуатации, очевидно, подвергается неравномерной нагрузке. Наверно не надо напоминать, что камень очень плохо относится к изгибающим нагрузкам.

На фото хорошо видно также разрушение вертикальной облицовки. Образовавшаяся трещина, несомненно, результат совместной работы воды и мороза.

На рис. 35 изображен еще один показательный пример — разрушение облицовки из природного камня.

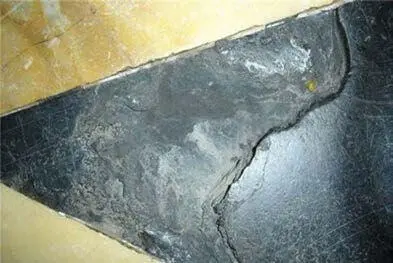

Рис. 35. Разрушение облицовки из-за строительных ошибок [29] http://www.artteam.ru/rekonstruktsiya/oblitsovka-fasada-zdaniyanaturalnym-kamnem

На фото видно, что произошло расслаивание черного камня с полной потерей фрагмента облицовки. Кроме этого в левом углу на мраморной плите отчетливо видна довольно большая трещина, а в швах нарушение регулярной геометрии. Судя по этому фото трудно сказать, о какой облицовке идет речь — вертикальной или горизонтальной, но можно отметить несколько причин, которые могли вызвать подобные повреждения в обоих случаях.

Прежде всего, была допущена ошибка при выборе плиты черного камня. Вероятнее всего не была должным образом оценена естественная слоистая структура камня или был пропущен малозаметный дефект — трещина.

Вторая причина — плохая проработка деформационных швов — недостаточный их размер. Признак этого — отмеченная выше трещина в мраморе. Сигналом о плохой обработке швов служит также их разрушение, достаточно отчетливо видимое на фото.

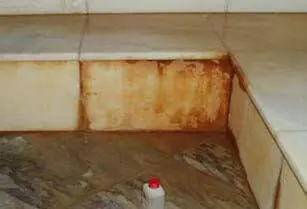

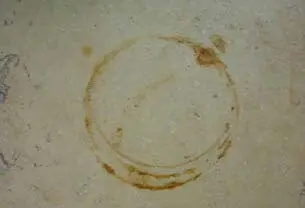

Рис. 36, 37. Нарушение декоративных свойств мраморной облицовки [30] http://www.artteam.ru/rekonstruktsiya/oblitsovka-fasada-zdaniyanaturalnym-kamnem

Следующие два фото (рис. 36 и 37) демонстрируют строительные ошибки, которые не вызвали механического разрушения сооружения, но привели к полному уничтожению его декоративных свойств, которые в данном случае являлись важнейшей характеристикой.

По фото можно составить следующее описание развития событий. В бассейне была выполнена облицовка природным камнем — мрамором, причем во время выполнения работ в массиве материала были заложены стальные конструктивные элементы. Исполнители работы не знали, что мрамор имеет довольно большую пористость. В результате в процессе эксплуатации после заполнения бассейна водой она проникла сквозь мрамор до железный закладных элементов и вызвала их коррозию. Продукты коррозии обратным ходом частично переместились на поверхность и соответствующим образом окрасили мрамор.
