Михаил Крогиус - Типология разрушений памятников культуры

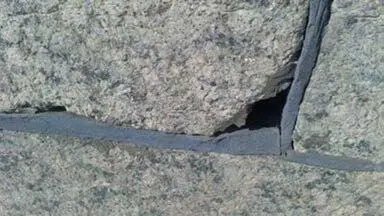

Рис. 28. Пример ремонта швов гранитного цоколя.

В 2013 году при завершении ремонта фасада швы на гранитном цоколе Академии художеств в Санкт-Петербурге были зачеканены свинцом. Объем работы был выполнен огромный, так только периметр здания значительно больше 500 м, а цоколь отделан гранитом на высоту первого этажа. Однако, если присмотреться, желаемая защита от проникновения воды в швы не достигнута. На фото видны многочисленные неплотности и сквозные отверстия. Таким образом, выполненная работа представляет пример неудачного дорогостоящего решения, которое не устранит имеющуюся проблему.

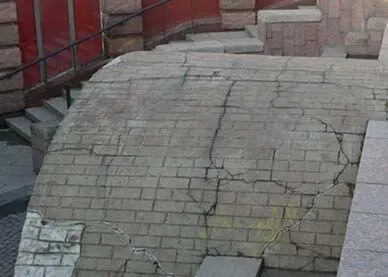

Рис. 29. Разрушение арки на площади Труда.

Яркий пример разрушения каменной кладки изображен на рис. 29. Этот декоративный свод находится на площади Труда в Санкт-Петербурге на выходе из подземного перехода. Он был построен приблизительно 10 лет назад. Пространство под сводом не используется, а сверху он ничем не нагружен.

На фото хорошо видна своеобразная структура трещин, которые только в отдельных случаях идут по швам кладки. В большинстве случаев же их направление обусловлено какими-то причинами, скрытыми под внешней кладкой свода. Поскольку свод выложен из прессованного тротуарного камня, есть основания считать, что в его разрушении тоже существенную роль играет вода в сочетании с характерными для этого региона частыми переходами температуры через ноль.

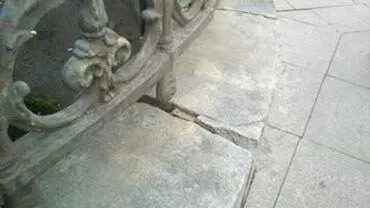

Рис. 30. Разрушение основания ограды.

Похожая картина разрушения наблюдается на фундаменте ограды Дворца Труда в Санкт-Петербурге. Несомненно, что инициатором разрушения были трещины и замерзающая вода.

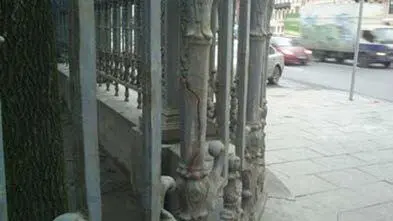

Рис. 31. Повреждение ограды Дворца Труда в Санкт-Петербурге

Однако в данном случае значительно более крупные повреждения образовались вследствие того, что ограда имеет большую высоту, соответственно, испытывает значительную ветровую нагрузку, благодаря чему опорные элементы, как рычаги, с большой силой раздвигают плиты фундамента. Дополнительное неблагоприятное воздействие в данном случае оказывает вибрация, возникающая вследствие интенсивного движения автомобилей по площади.

На ограде Дворца Труда в Санкт-Петербурге встретились не только повреждения камня, но и металлических конструкций. На фото хорошо видно, что поврежденная колонна представляет собой фасонную отливку из чугуна, одно из самых известных свойств которого — хрупкость. Вероятнее всего в данном случае не был своевременно замечен производственный брак — трещиноватость, которая постепенно под влиянием воды, мороза и вибрации разрослась в такую трещину, в настоящее время грозящую полным разрушением колонны.

Этот пример показывает, что изделия из металла также не могут избежать разрушения под действием неблагоприятных природных факторов, как и камень особенно, если при эксплуатации этих конструкций игнорируется необходимость регулярного ухода за ними и своевременного восстановительного ремонта.

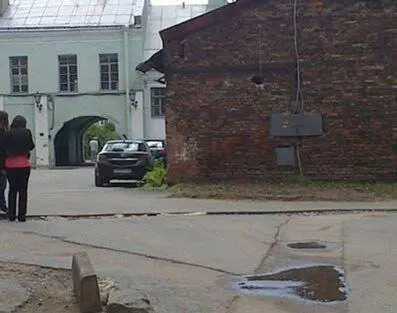

Рис. 32. Пользовательское разрушение постройки.

Для оживления изложения на рис. 32 предлагается пример разрушения строения в процессе эксплуатации. Никому из работников, использующих этот флигель во дворе Санкт-Петербургского университета, не придет в голову назвать отношение к нему вандализмом, хотя даже на этом фото при плохой передаче мелких деталей видна типичная картина обращения с постройкой — никто не задумывался особенно о сохранности стены, когда на ней вешали электроарматуру — щиты и кабель. Как водится, отверстие в стене пробито с большим запасом. Последствия такой работы понятны — усиление намокания стены при поступлении влаги через дополнительные отверстия, замерзание воды и постепенное разрастание трещин. В обозримом будущем это приведет к катастрофическому разрушению стены.

Это старинный второстепенный флигель, который на моей памяти никогда не ремонтировался. Возможно, он не ремонтировался даже со времен царизма. Однако он и некоторые другие постройки Большого университета в Санкт-Петербурге сложены из очень хорошего и крепкого кирпича, поэтому стоят до сих пор. Хотя даже на этом фото в нижней части стены на высоту машины приблизительно просматриваются следы капиллярного подсоса влаги из почвы или через фундамент. С правой стороны внизу на высоту примерно 5 кирпичей цвет кладки заметно изменился, и более ярко выделяются швы между кирпичами. Это может быть признаком наличия высолов и разрушения связующего кладочного раствора связанного с ними и выщелачиванием и вымыванием связующего раствора.
