Михаил Крогиус - Типология разрушений памятников культуры

Подобные превращения происходят благодаря наличию в атмосферном воздухе химически активных кислотных окислов — углекислого газа, двуокиси серы и других сернистых соединений, окислов азота, аммиакатов. Среди большого количества загрязнителей атмосферного воздуха концентрация этих компонентов наиболее высока. Взаимодействуя с водой влажного строительного материала, они образуют кислоты, которые вступают в реакцию со строительным материалом и изменяют его состав.

Вследствие загрязнения воздуха в городах, вблизи от транспортных магистралей и промышленных производств концентрация указанных выше химически активных веществ в этих зонах особенно высока и может десятки раз превышать фоновую. Поэтому разрушение материалов в городах происходит особенно быстро.

Следует учесть, что условия протекания химических реакций, вызывающих разрушение материалов построек, существенно отличаются от лабораторных условий.

Прежде всего, в застройке реакции протекают на поверхности строительного материала и при активном ее участии. Можно не сомневаться, что в большей или меньшей степени, но она играет роль катализатора.

Второе — естественное разрушение материалов происходит весьма медленно. Поэтому модели химических процессов, разработанные для быстротечных лабораторных опытов, случае будут описывать механизм протекания реакции природного разрушения строительных материалов с существенными искажениями.

Третий фактор — в отличие от лаборатории в природных условиях в реакции участвуют не чистые вещества, а их смеси разнообразного состава, компоненты которых влияют друг на друга. Поэтому даже для сходных условий окружающей среды результаты реакций на разных объектах могут существенно различаться.

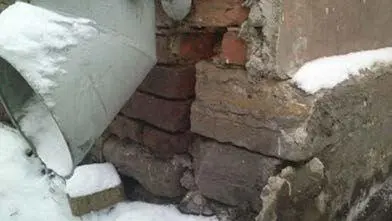

Рис. 25. Вымывание связующего раствора.

На рис. 25 изображена типичная картина далеко зашедшего процесса разрушения каменной стены. Наблюдается весьма значительное вымывание — выщелачивание связующего раствора кладки, а также отслаивание и разрушение фасадной штукатурки, которое произошло из-за многократного повторения цикла увлажнения кладки и штукатурки, замораживания и оттаивания поглощенной воды. При этом произошло постепенное расширение пор материала, неизбежных зазоров и трещин, которое закончилось показанным катастрофическим разрушением.

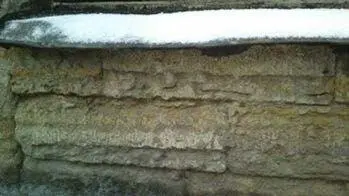

Рис. 26. Разрушение известняка на цоколе [27] http://www.artteam.ru/rekonstruktsiya/oblitsovka-fasada-zdaniyanaturalnym-kamnem .

На рис. 26 характерная картина разрушения слоистого природного камня — известняка на цоколе тоже под действием воды.

Особенность такого камня — чередование в объеме слоев плотного минерала и прослоек менее прочных веществ, в частности, глины. Эти прослойки могут быть тонкими, тем не менее, они существуют. Разрушение камня начинается и развивается именно по этим прослойкам, которые активно сорбируют воду, а в климате с частым чередованием морозов и оттепелей такая воде, превращаясь в лед, раздвигает слоистую структуру.

Кроме этого, глинистые включения, конечно, менее прочны и более быстро вымываются проточной водой. В результате формируется характерная изображенная на фото полосатая структура.

В Санкт-Петербурге множество старых и новых зданий имеют цоколь, сложенный из местного известняка. Этот камень отличается значительно меньшей пористостью и способностью поглощать воду, чем традиционный строительный материал — кирпич. Поэтому во многих случаях он применялся не только для декоративной отделки, но и в качестве запорного слоя для гидроизоляции.

Конечно, качество камня не во всех месторождениях одинаково высокое. Во многих случаях он тоже довольно быстро разрушается. Особенно, если выбор камня был неграмотным, резка на плиты была выполнена без учета особенностей его природной структуры, а при добыче были внесены дополнительные микроповреждения — зародыши разрушения.

Однако цоколю на рис. 26 не менее 60 лет. Видно, швы между камнями еще хорошо заполнены, несмотря на очевидное отсутствие ухода за цоколем.

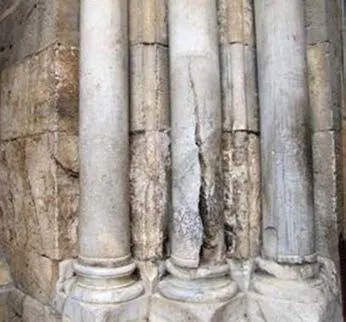

Рис. 27. Разрушение из-за скрытых дефектов камня

На рис 27 пример разрушения колонн из природного камня, которое вероятнее всего произошло из-за скрытых дефектов камня при неудачном выборе материала для изготовления колонн. Видно, что условия эксплуатации, в данном случае, гораздо более щадящие, чем на цоколе. Тем не менее, разрушение настолько велико, что восстановительный ремонт колонны, несомненно, ухудшит ее декоративные свойства. А гарантировать при этом прочность восстановленного участка и долговечность конструкции не представляется возможным.
