Валерий Филимонов - Расчет посадки и дифферента грузовых судов

lн – отстояние носовой марки углубления от носового перпендикуляра;

lср – отстояние средней марки углубления от миделя;

lкр – отстояние кормовой марки углубления от кормового перпендикуляра.

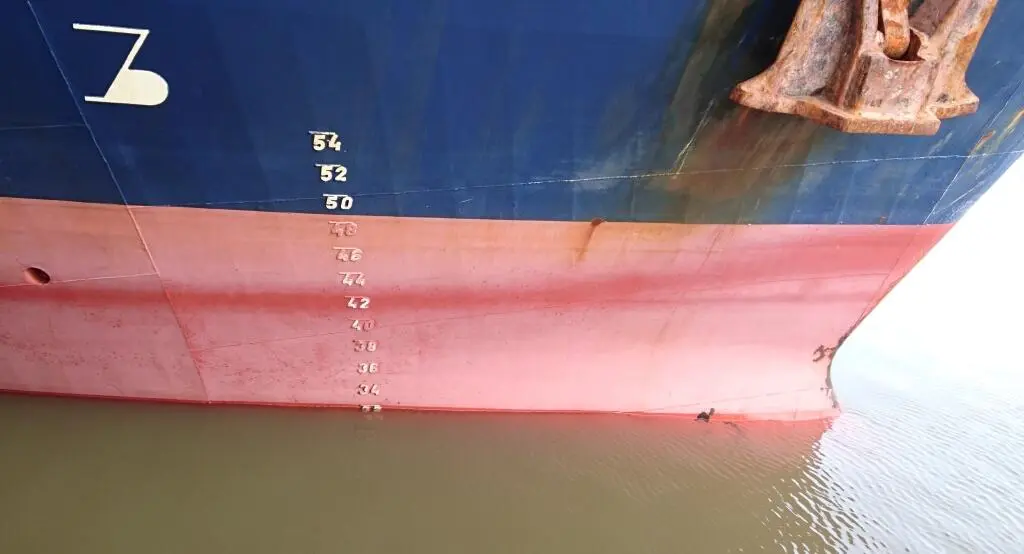

На фото носовые марки углубления сухогрузного судна, расположенные в корму от носового перпендикуляра.

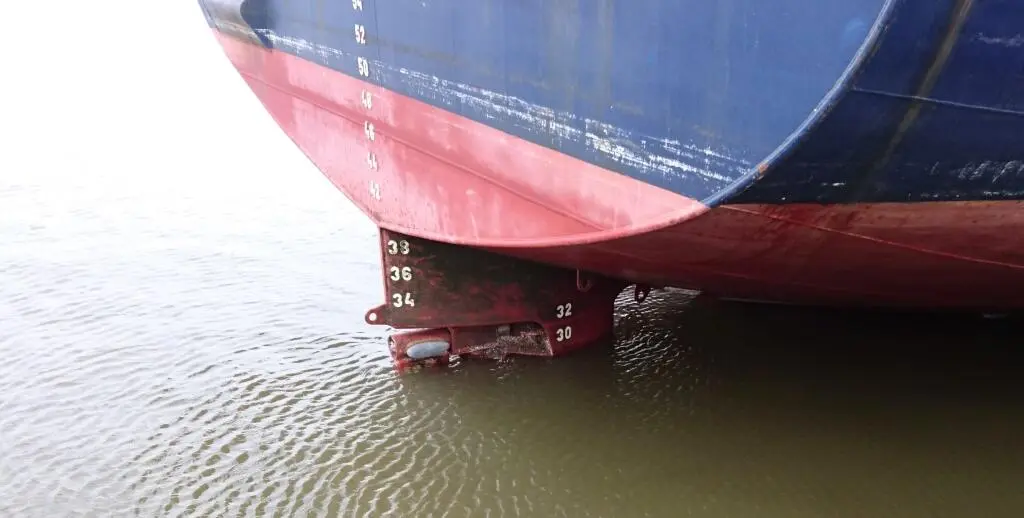

На фото кормовые марки углубления сухогрузного судна.

Так как во всех расчетах, связанных с определением посадки судна, используют осадки на перпендикулярах, то осадки, снятые на марках углубления, необходимо исправить соответствующими поправками, для того чтобы они соответствовали осадкам на перпендикулярах. Исправить осадки, снятые на марках углубления, значит «привести» их на соответствующие перпендикуляры. Для этого пользуются формулами, которые будут приведены ниже.

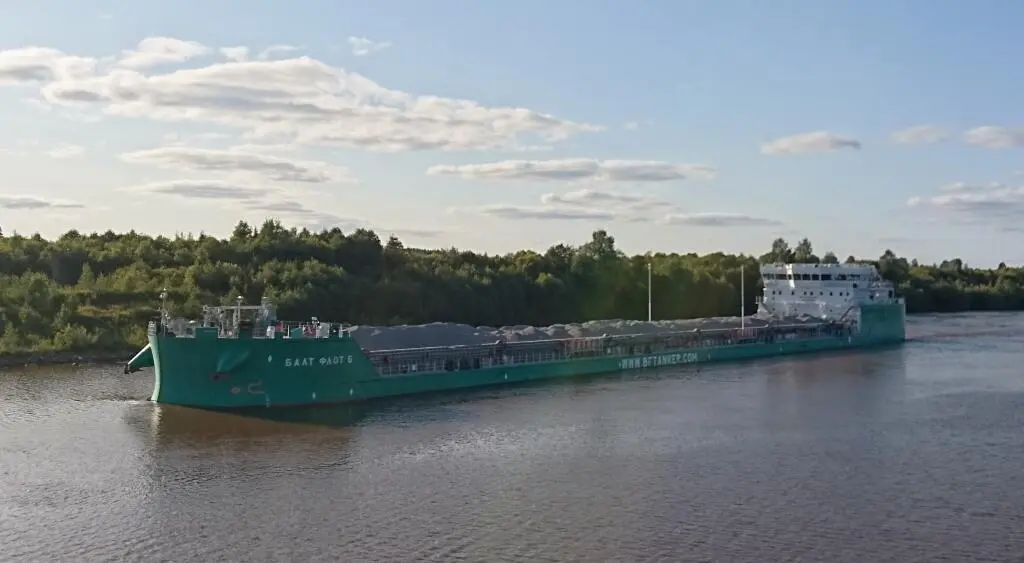

На фото современный сухогрузный теплоход смешанного река-море плавания, у которого носовые марки углубления нанесены на значительном расстоянии в корму от носового перпендикуляра (под белым ромбом, нанесенном позади якорного клюза).

Важное замечание:

Следует всегда учитывать, что фактическая максимальная осадка судна может быть больше, чем видимая на носовой и кормовой марках углубления, особенно:

– если носовые марки углубления расположены на значительном удалении в корму от носового перпендикуляра и судно имеет дифферент на нос или;

– если кормовые марки углубления расположены на значительном расстоянии в нос от кормового перпендикуляра и при этом судно имеет дифферент на корму.

В обоих случаях отличие фактической осадки, наблюдаемой на грузовой марке, от осадки на соответствующем ей перпендикуляре, будет тем значительнее, чем значительнее дифферент.

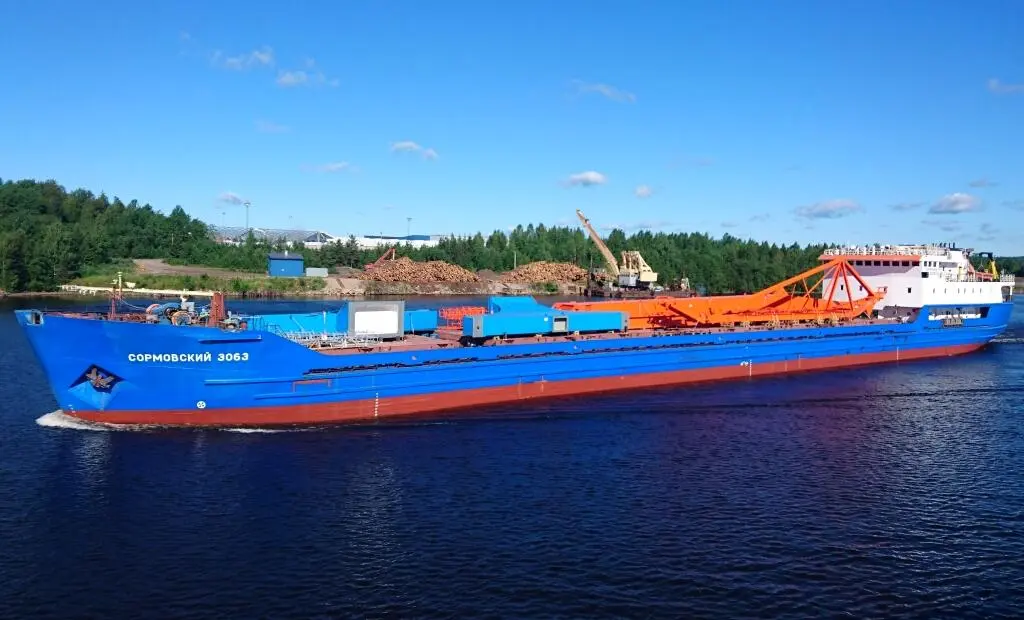

Марки углубления на сухогрузном теплоходе река-море плавания.

Всегда желательно снимать осадки судна при минимальном крене, в идеале, чтобы крен был ноль.

Осадки судна измеряются по маркам углубления, нанесенным на форштевне, ахтерштевне, на миделе или вблизи от них. В средней части корпуса судна, на мидель-шпангоуте, при отсутствии марок углубления, осадку определяют по грузовой марке.

Осадки судна необходимо снимать очень тщательно и с максимально возможной точностью, так как все последующие расчеты водоизмещения судна производятся по рассчитанной средней осадке судна.

До снятия осадок необходимо предпринять меры, чтобы на время снятия осадок на судне не осуществлялись никакие операции с балластом, топливом, питьевой водой и прочими запасами, с люковыми закрытиями, грузовым, якорным и шлюпочным устройствами, подруливающим устройством. Кроме того, на судах с ВРШ (Винт Регулируемого Шага), убедиться, что винт не вращается. Также необходимо удостовериться, что судно находится на плаву (особенно у причалов, где во время отлива возможно нахождение судна на грунте) и не висит на швартовых.

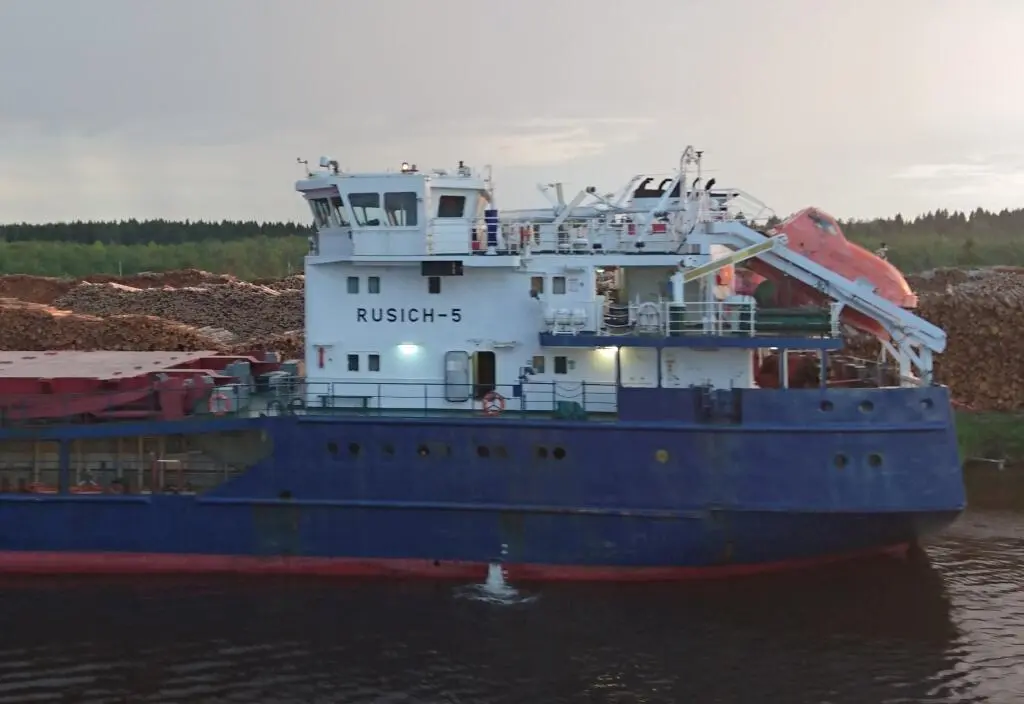

На фото грузовой теплоход, у которого снятие осадки на данной марки углубления может быть затруднено, если из сливного отверстия течет вода. В некоторых случаях может возникнуть необходимость дать команду механикам перевести охлаждение вспомогательного двигателя на другой борт, разумеется, если это технически возможно.

Для записи снятых осадок необходимо подготовить записную книжку и ручку или карандаш.

Снятую осадку необходимо немедленно записать, проверить и только после этого снимать следующую осадку.

Не следует запоминать снятые осадки!

Бывали случаи, когда запоминали осадки вроде бы правильно, но затем, пока снимали другие, забывали, и в расчетах использовали неверные значения, что, соответственно, приводило к большим ошибкам в расчетах.

В дождь или сильный ветер с дождем или снегом, когда бумага быстро намокает и у грузового помощника практически нет возможности самому записывать осадки, ему рекомендуется иметь при себе переносную радиостанцию и каждую снятую осадку передавать по радиостанции вахтенному помощнику или капитану. В этом случае, до снятия осадок, необходимо согласовать процедуру с тем, кто будет записывать осадки и, особенно, необходимо обратить внимание на то, чтобы записывающий обязательно повторял грузовому помощнику каждую записанную осадку, а тот в свою очередь, сверял ее после этого с фактической и только удостоверившись, что осадка записана верно, переходил к следующей осадке.
