Валерий Филимонов - Расчет посадки и дифферента грузовых судов

Применяются следующие грузовые марки:

S – ( Summer Load line ) – Летняя грузовая марка.

Летняя грузовая марка для морской воды (удельный вес 1,025 т/м³). Наносится в нос от вертикальной линии марочной гребенки на том же уровне что и горизонтальная линия круга грузовой марки.

W – (Winter Load line) – Зимняя грузовая марка.

Высота зимнего надводного борта определяется путем увеличения летнего надводного борта на 1/48 летней осадки. Наносится в нос от вертикальной линии марочной гребенки под летней грузовой маркой.

F – (Fresh Water Load line) – Грузовая марка для пресной воды.

Она показывает высоту надводного борта в пресной воде. Находится над летней грузовой маркой на расстоянии равном (в миллиметрах), где D – водоизмещение судна в морской воде с осадкой по летнюю грузовую марку, q – число тонн на один сантиметр осадки у судна в морской воде, загруженного по летнюю грузовую марку. Находится в корму от вертикальной линии марочной гребенки.

T – (Tropical Load line) – Тропическая грузовая марка.

Грузовая марка для плавания в тропических зонах в морской воде. Находится в нос от вертикальной линии марочной гребенки, над летней грузовой маркой, на расстоянии равном 1/48 летней осадки.

TF – (Tropical Fresh Water Load line) – Тропическая грузовая марка в пресной воде. Грузовая марка для плавания в пресной воде в тропических районах. Находится в корму от вертикальной линии над грузовой маркой для пресной воды на расстоянии равном 1/48 летней осадки.

WNA – (Winter North Atlantic Load line) – Зимняя грузовая марка для Северной Атлантики.

Зимняя марка для плавания в районах Северной части Атлантического Океана (севернее 36 – й параллели). Применяется только для судов длиной менее 100 м. Находится под зимней грузовой маркой на расстоянии 50 миллиметров.

Суда оборудованные, в соответствии с требованиями, установленными для судов перевозящих лес на палубе, могут иметь меньший летний надводный борт, чем суда того же типа, но не оборудованные для перевозки леса. Такие суда называют лесовозами, они имеют на бортах в дополнении к обычной еще и лесную марочную гребенку. Она наносится на расстоянии 540 миллиметров в корму от центра грузовой марки. Ширина линий 25 миллиметров. К условному обозначению марки с левой стороны прибавляется буква L.

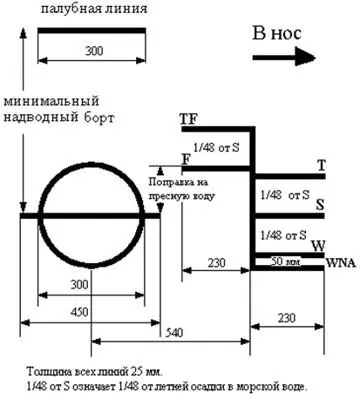

На рисунке показана грузовая марка судна длиной менее 100 метров.

Применяются следующие лесные грузовые марки:

LS – (Summer Timber Load line) – Летняя лесная грузовая марка , определяемая верхней кромкой линии, отмеченной LS.

LW – (Winter Timber Load line) – Зимняя лесная грузовая марка , определяемая верхней кромкой линии, отмеченной LW.

LWNA – (Winter North Atlantic Timber Load line) – Зимняя лесная грузовая марка для Северной Атлантики , определяемая верхней кромкой линии, отмеченной LWNA.

LT – (Tropical Timber Load line) – Тропическая лесная грузовая марка , определяемая верхней кромкой линии, отмеченной LT.

LF – (Fresh Water Timber Load line) – Лесная грузовая марка для пресной воды летом , определяемая верхней кромкой линии, отмеченной LF и нанесенной в нос от вертикальной линии. Разность между лесной грузовой маркой для пресной воды летом и летней лесной грузовой маркой, представляет поправку для загрузки в пресной воде для других лесных грузовых марок.

LTF – (Tropical Fresh Water Timber Load Line) – Тропическая лесная грузовая марка для пресной воды , определяемая верхней кромкой линии, отмеченной LTF, нанесенной в нос от вертикальной линии.

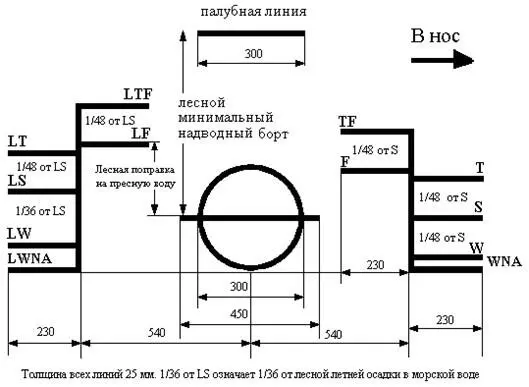

На рисунке показана лесная грузовая марка судна длиной более 100 метров.

Если условия эксплуатации судна, его характеристики или навигационные ограничения делают неприменимыми какие-либо сезонные грузовые марки, то такие марки могут не наноситься и будут отсутствовать в рисунке грузовой марки.

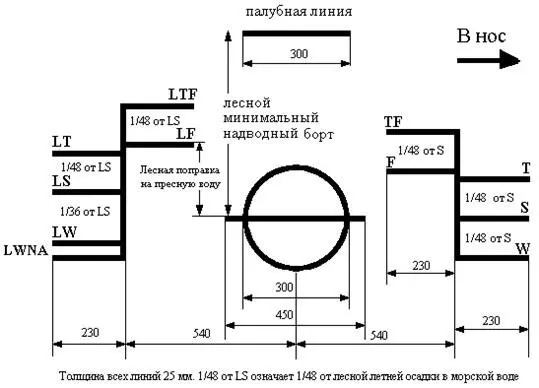

На рисунке показана лесная грузовая марка судна длиной менее 100 метров.

В случаях, когда зимняя грузовая марка для Северной Атлантики совмещается с зимней грузовой маркой у той же вертикальной линии, то эта грузовая марка отмечается W.
