Альтернативные и дополнительные грузовые марки, требуемые другими действующими международными конвенциями, могут наноситься перпендикулярно к и в корму от вертикальной линии, от которой отложены все остальные грузовые марки, описанные выше. К дополнительным грузовым маркам относятся грузовые марки для судов, перевозящих опасные грузы класса 7 – Радиоактивные вещества.

Рисунок грузовой марки представляет собой сочетание грузовой марки, марочной гребенки и палубной линии.

Все символы и знаки грузовой марки, включая палубную линию, а также марки осадок, должны быть окрашены белой или желтой краской на темном фоне или черной краской на светлом фоне.

Все знаки грузовой марки и марки осадок должны быть всегда легко различимы, поэтому, по мере повреждения или истирания краски, их необходимо подкрашивать. Необходимо иметь в виду, что плохо различимые знаки грузовой марки являются нарушением Конвенции о грузовой марке и могут стать основанием для задержания судна инспектором Портового контроля.

Грузовому помощнику настоятельно рекомендуется иметь в грузовом офисе и в Грузовой книге, копию Чертежа грузовой марки данного судна и копию действующего Международном свидетельстве о грузовой марке судна (International Load Line Certificate), которое выдается судну на пять лет.

Марки углубления

Марки углубления – это приваренные на обоих бортах оконечностей корпуса судна и в районе миделя цифры и горизонтальные линии.

Осадка судна в районе нанесенной марки, равняется вертикальному расстоянию от нижней кромки цифры до нижней кромки киля.

В повседневной работе для измерения осадки применяется термин «снять осадки», т. е. определить осадки судна по маркам углубления, либо определить осадку путем измерения высоты надводного борта.

Марки углубления окрашиваются в белый цвет на темном фоне или в темный цвет на светлом фоне.

Маркировка может выполняться:

В метрической системе (арабские цифры) осадка измеряется в метрах – при этом высота цифр и расстояние между ними (по перпендикуляру к основной плоскости) составляет 100 мм.

В английской системе (римские цифры) осадка измеряется в футах (1 фут = 0,3048 м. или 12 дюймов, 1 дюйм = 2,54 см.) – при этом высота цифр и расстояние между цифрами (по перпендикуляру к основной плоскости) составляет 0,5 фута (6 дюймов).

Если на судне используются обе системы, то с левого борта марки углубления наносятся римскими цифрами, а с правого борта арабскими цифрами.

В последние годы, число судов с марками углубления английской системы, значительно сократилось, так что встреча с ними, для большинства грузовых помощников, маловероятна, тем не менее, представление о них иметь надо, что случайная встреча не стала для грузового помощника полной неожиданностью и не привела его в замешательство, и как следствие, негативно не повлияла на точность снятия осадок судна и вычислений. Как говорится, «предупрежден – значит вооружен».

Форма оконечностей корпуса судна не всегда позволяет нанести марки углубления на носовом и кормовом перпендикулярах. Поэтому, для удобства снятия осадок, их наносят на некотором расстоянии от соответствующего перпендикуляра.

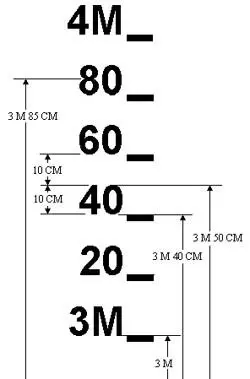

На рисунке показано измерение осадки судна по маркам углубления (метрическая система).

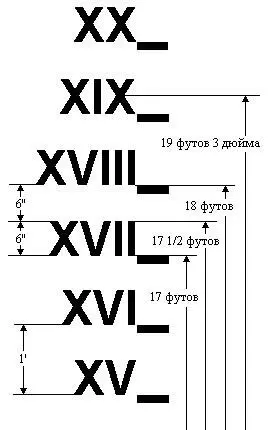

На рисунке показано измерение осадки судна по маркам углубления (английская система).

Носовая марка наносится либо на носовом перпендикуляре, либо в корму от него.

Кормовая и средняя марки углубления могут быть нанесены как в нос, так и в корму от соответствующего перпендикуляра.

Иногда часть марки углубления наносится на перпендикуляре, а другая ее часть на некотором расстоянии от него.

На рисунке приведен пример схемы расположения марок углубления относительно носового и кормового перпендикуляров и миделя судна. Обычно на судовых чертежах указывается расстояние между маркой углубления и соответствующим перпендикуляром.

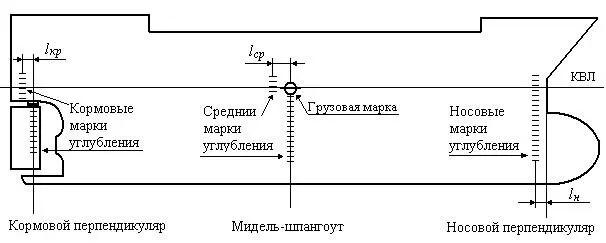

На рисунке схема судна с расположением марок углубления.

Обозначения, используемые на рисунке:

КВЛ – Конструктивная ватерлиния, соответствующая осадке судна по летнюю грузовую марку.
