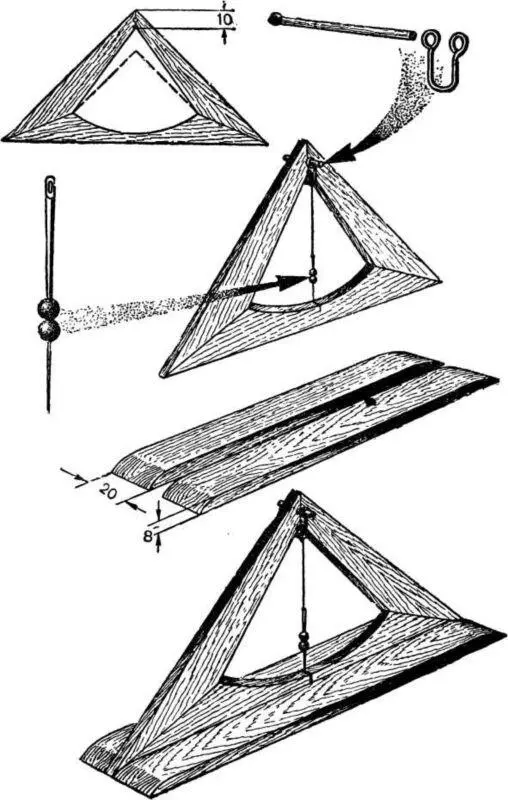

Рис. 1. Ватерпас из угольника.

Подвес для нитки лучше всего сделать из петли от крючка для платья (иногда такой крючок называют корсажным). На концах петли — два ушка для пришивания. Каждое из них захватите плоскогубцами и поверните на 90°. После этого наденьте петлю на угольник со стороны просвета. Ушки должны прийтись на шов, идущий к вершине прямого угла.

Через шов угольника и оба ушка проверните граненым шилом еще одно отверстие и петлю пока отложите.

Для устойчивости ватерпас должен иметь широкое основание. Подберите две дощечки толщиной 8—10 мм. Они должны быть на 30–40 мм длиннее длинной стороны угольника. Приклейте эти дощечки столярным клеем, как показано на рисунке. Аккуратно выровняйте их по краю угольника и подержите несколько минут в руках, пока клей схватится. После этого стяните выступающие концы дощечек шпагатом и оставьте сохнуть на ночь.

На другой день снимите шпагат и отрежьте выступающие концы дощечек. Отполируйте нижнее основание ватерпаса, водя им по листу мелкой шкурки, положенному на кусок стекла или другую гладкую поверхность. Если на ватерпасе остались следы клея, соскоблите их ножом.

Теперь нужно сделать подвес. Снова наденьте петлю на вершину ватерпаса со стороны просвета. Обстрогайте кусочек спички, чтобы он туго входил в отверстие угольника, и посадите его туда на клею.

Сложив пополам прочную нитку, пропустите ее концы через петлю подвеса. Затем введите эти концы в оставшуюся петельку и туго затяните. Висящие концы сложите вместе и проденьте в ушко швейной иглы. Подвиньте иглу на нитке так, чтобы ее острие немного цепляло за дугу ватерпаса. После этого нитки до и после иглы сложите вместе и затяните узлом. Узел немного укоротит нитку, и острие иглы перестанет цеплять за дугу ватерпаса.

Осталось надеть на иглу свинцовый грузик. Лучше всего подойдет рыболовное грузило. Годится также кусочек свинцовой оболочки от электрического кабеля, свинцовая пломба. Надев грузик, обожмите его плоскогубцами.

Ватерпас готов. Поставьте его на горизонтальную поверхность. Острие иглы установится точно над риской. Если игла отклоняется, поверхность не горизонтальна.

С помощью ватерпаса можете проверить, правильно ли стоит стол у вас в комнате.

Динамометр — это прибор для измерения силы. Обычно в динамометре используют стальную пружину. Но подходящую стальную пружину не всегда можно достать, а сделать ее самому трудно. Зато каждый из вас сможет сделать простейший динамометр с резинкой. Лучше всего достать специальную резину, которую ставят на модели самолетов. Если такую не достанете, можно вырезать полоску шириной 2 мм из старой мотоциклетной или автомобильной камеры.

Корпус динамометра (рис. 2) состоит из двух бумажных трубок.

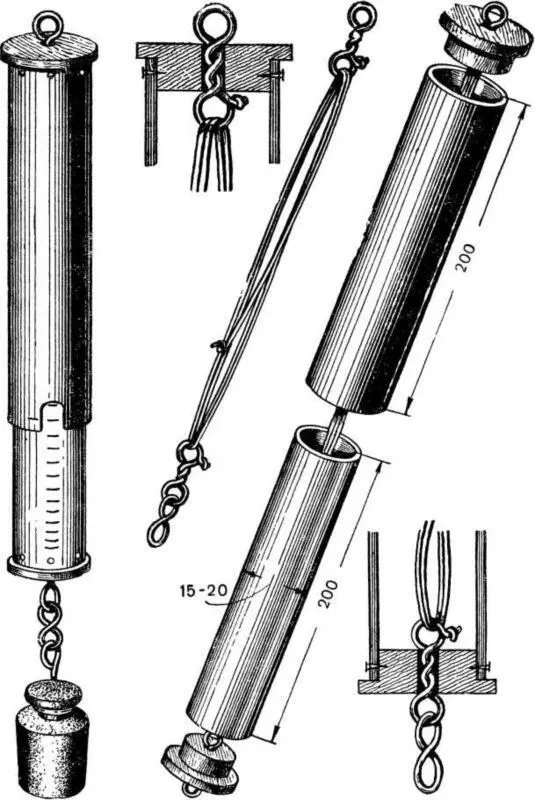

Рис. 2. Динамометр и его части.

Для того чтобы их сделать, нужен круглый стержень диаметром 15 мм. Проще всего скатать такой стержень из куска обоев или какой-нибудь другой плотной бумаги. Наружный виток закрепите клеем.

Материал для трубок — тонкая плотная бумага, например из старой тетради. Заготовленный стержень сначала оберните бумагой один-два раза без клея. Если не сделать такой прокладки, то потом готовую трубку со стержня не снимете.

Поверх прокладки сверните первую трубку из бумаги с клеем. Клей нужен жидкий столярный или же казеиновый. Очень хорош так называемый фотоклей. Жидкий конторский клей не годится.

Возьмите развернутый лист из тетради и, смазывая клеем, аккуратно навертывайте его на стержень. Только, конечно, первый виток изнутри мазать не надо, чтобы не приклеился к прокладке. А последний виток оставьте сухим снаружи.

Поверх первой трубки сделайте еще одну прокладку из одинарного тетрадного листа. Эта прокладка тоже наматывается без клея. Нужна она не только для того, чтобы вторую трубку можно было снять с первой. Важно еще, чтобы между готовыми трубками при последующей сборке остался зазор. Иначе они не смогут свободно двигаться одна внутри другой.

Поверх второй прокладки намотайте с клеем вторую трубку из развернутого тетрадного листа. Кончив клеить, стяните наружную и внутреннюю трубки со стержня и положите их сохнуть по отдельности. Когда трубки высохнут, аккуратно подровняйте ножницами их концы.
