Для того чтобы вода била достаточно высоко, фонтан должен иметь узкое сопло. Мы сделали сопло из ниппеля от старой велосипедной камеры. Внутреннюю трубочку, на которую раньше надевалась ниппельная резинка, мы отпилили, оставив только конусную часть и горловину с резьбой. Это видно на рисунке 8.

Ниппель мы вставили в трубочку, спаянную из жести, и опаяли вокруг. Трубочку пропустили через дно банки-бассейна и тоже опаяли. Если у вас ниппеля нет, можете сделать сопло из какой-нибудь другой подручной детали, просверлив в ней отверстие диаметром 1,5–2 мм, или свернуть и спаять жестяной конусок с таким же отверстием в вершине.

Сделайте для модели деревянную подставку из доски на двух брусочках. Под водонапорным баком и под бассейном просверлите отверстия для пропуска трубок. Поставьте бак на место и привинтите ножки к подставке. Бассейн с фонтаном тоже установите на место, пропустив трубочку сквозь подставку. Длина трубочки должна быть такой, чтобы конец, выступающий из подставки снизу, был не короче 10 мм. А отверстие сопла фонтана должно быть чуть выше верхнего края бассейна, чтобы вода никогда его не покрыла.

Осталось соединить трубку бака с трубкой бассейна при помощи гибкой резиновой трубочки. Наполните бак водой, и фонтан начнет работать. Чем ниже будет опускаться уровень воды в баке, тем меньше напор. Фонтан будет постепенно ослабевать.

Для того чтобы банки от воды не ржавели, а подставка не коробилась, покрасьте модель масляной или эмалевой краской. Для модели водопровода кран не очень нужен. Можно пользоваться прищепкой для белья, зажимая ею резиновую трубочку.

А вот у настоящего водопровода кран есть. И бывает иногда, что он портится. Как его ни заворачивай, вода продолжает бежать тонкой струйкой. Юный физик должен уметь сам починить кран.

Заверните вентиль на трубе, подающей воду к неисправному крану. Гаечным ключом выверните из корпуса крана головку вместе с ручкой. На валике ручки сидит внизу клапан с круглой кожаной прокладкой. Прокладка износилась, ее нужно заменить новой.

В обрывке старого ремня или другом кусочке кожи подходящей толщины проделайте отверстие. Наденьте кожу на клапан и аккуратно обрежьте ее по контуру. Вывернув ручку крана до отказа в положение «открыто», заверните головку в корпус.

Ремонт окончен. Можете открывать вентиль на трубе.

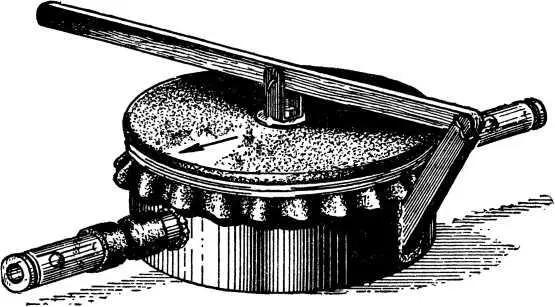

Насосы широко применяются в технике. Они бывают разного устройства. Один из самых простых — насос с диафрагмой, или так называемая «лягушка» (рис. 9).

Рис. 9. Насос с диафрагмой.

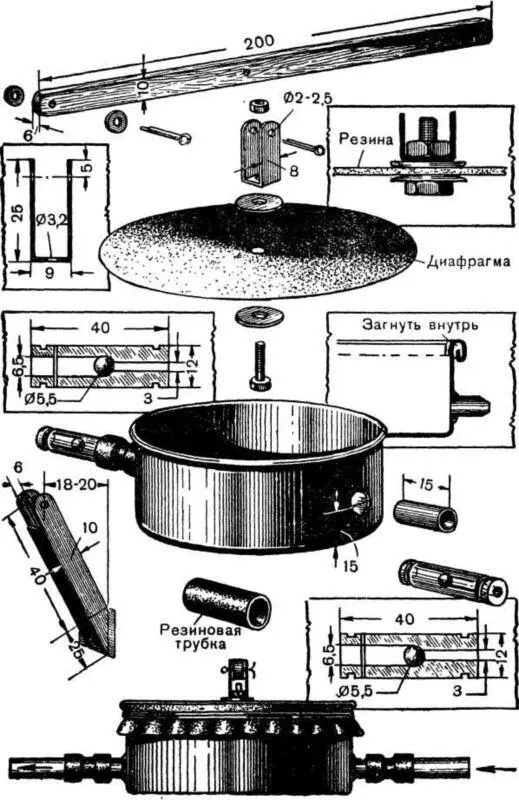

Устройство насоса-«лягушки» понятно из рисунка 10.

Рис. 10. Детали насоса-«лягушки».

Корпус насоса — низкая металлическая консервная банка. Хорошо подходят банки от бычков в томате, тресковой печени и других рыбных консервов.

Тщательно промойте банку горячей водой с ершиком, чтобы удалить остатки содержимого и клей от этикетки. Если на кромке, оставшейся от крышки, образовались заусенцы, осторожно отогните их внутрь, чтобы они не прорезали диафрагму.

В противоположных стенках банки прорежьте круглые отверстия и впаяйте в них патрубки для клапанов. Патрубки сверните и спаяйте из жести от консервных банок. Их наружный диаметр должен быть равен наружному диаметру клапанов. Мы брали 12 мм.

К одному боку банки, как раз посредине между патрубками, припаяйте кронштейн для ручки насоса. Кронштейн в разрезе имеет форму буквы «П». Сгибать его можно прямо на ручке насоса. Тогда он точно подойдет по размеру. Ручку сделайте из деревянной рейки сечением 6Х10 мм и длиной 200 мм. Грани рейки закруглите на длине примерно 100 мм. За эту половину вы будете потом браться рукой. Всю ручку отшлифуйте шкуркой.

Ширина заготовки для кронштейна — 16 мм. Ушки кронштейна закруглите, а с другой стороны срежьте бока под углом в 30°, оставив кромки по 2 мм для припайки. Эти кромки разогните наружу.

Очень важно сделать отверстия в ушках кронштейна так, чтобы они оказались точно друг против друга. Иначе ось встанет косо и ручка не пройдет над центром банки.

Если есть сверлильный станок, наметьте одно из отверстий, вложите в кронштейн конец ручки и просверлите сквозное отверстие диаметром 1,5–2 мм.
