Из предыдущего очерка вы, ребята, узнали о «Пионерском кинотеатре». Такой «кинотеатр» вы можете устроить и в своей дружине. Если у вас нет фильмоскопа, вы можете его сделать сами. А как сделать, мы сейчас расскажем.

Для изготовления проекционного фонаря можно использовать детский фильмоскоп для рассматривания диафильмов одним глазом, который стоит совсем недорого. У него есть объектив, приспособление для передвижения плёнки и удобный корпус.

Источником света может быть самодельный фонарь с электрической лампой. Как его прикрепить к фильмоскопу, показано на рисунках.

Для фонаря нужно сделать из фанеры ящик. Высота его - 20 см, ширина и длина - 16 см. Задняя стенка короче передней на 3 см и подвешена на полоске ткани, приклеенной к верху фонаря. На крышке фонаря нужно сделать отверстие 5X5 см для вентиляции и закрыть его сверху картонной полоской, согнутой в виде буквы «П».

Для установки электролампы купите потолочный патрон и зарядите его по всем правилам отрезком электрического шнура длиной в 1,5 или 2 метра. На другом конце шнура должна быть штепсельная вилка.

Вверните электролампу в патрон, проверьте, горит ли она. Если всё в порядке, выключите лампу и вставьте её в фонарь. Теперь на передней стенке фонаря отметьте уровень нити лампы и острым ножом прорежьте квадратное отверстие 3,5 Х 3.5 см. Центр отверстия должен совпадать с высотой нити лампы.

Теперь можно прикрепить фильмоскоп к фонарю. Матовое стекло фильмоскопа лучше убрать: оно поглощает много света. С помощью шурупов или проволоки укрепите фильмоскоп на передней стенке фонаря. Следите за тем, чтобы центры отверстий фильмоскопа и фонаря совпадали. С внутренней стороны фонаря у отверстия приклейте тремя полосками бумаги очковую линзу + 12 диоптрий (фокусное расстояние - 8,5 см). Эта линза будет собирать свет от лампы и направлять его на плёнку. Можно обойтись и без линзы, но тогда лампу надо сделать матовой. Потрите поверхность электрической лампы наждачной бумагой, двигая бумагу в разных направлениях, и стеклянная колба сделается матовой.

Нам осталось ещё немного удлинить оправу объектива, потому что оправа детского фильмоскопа недостаточно длинна. Это нетрудно сделать с помощью бумажных полосок и канцелярского клея.

Вырежьте длинную полоску бумаги шириной в 5 см. Смажьте одну её сторону клеем и наверните плотно на тубус фильмоскопа, куда вставляется объектив. Тубус будет длиннее, но объектив в бумажной трубке теперь не удержится: Он меньше по диаметру.

Наклейте на оправу объектива бумажную полоску шириной в 2 см.

Подберите толщину кольца так, чтобы объектив с лёгким трением входил в бумажную трубку тубуса.

Фильмоскоп готов! Окрасьте его масляной краской и открывайте свой пионерский театр диафильмов.

Н. Митрофанов

Так прикрепляется фильмоскоп к фонарю.

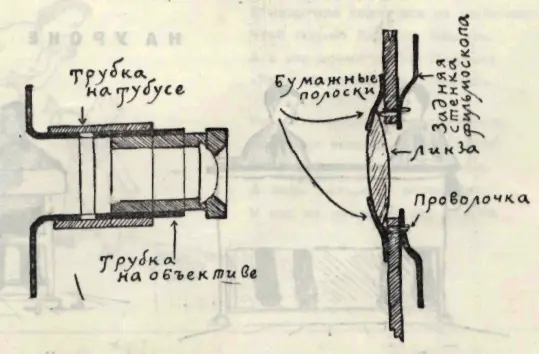

Устройство объектива и добавочной линзы на передней стенке фонаря.
