Игорь Иванов - Автомобильные шины. Вчера, сегодня, завтра…

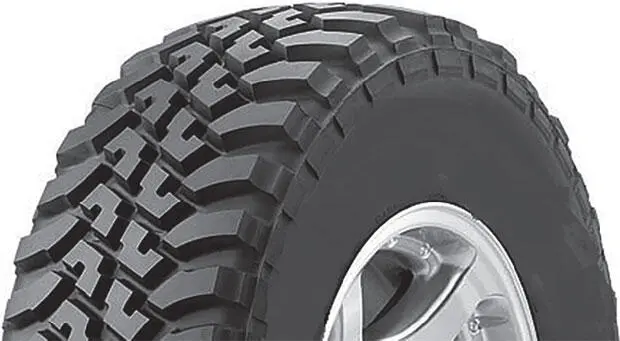

Рис. 28. Шина грузового автомобиля с ненаправленным рисунком протектора

Рис. 29. Шина с асимметричным рисунком протектора

Асимметричный протекторсостоит из двух частей с разным рисунком – внутренней и внешней. Разработан с целью реализации в одной покрышке различных свойств, делая ее универсальной. Внешняя часть протектора, как правило, лучше работает на сухом асфальте и отвечает за устойчивость на нестабильном дорожном покрытии. Внутренняя половина протектора разработана для лучшей управляемости на мокрой дороге, а также служит для стабильности при движении на больших скоростях и при возрастании поперечных нагрузок при вхождении в поворот. В некоторых асимметричных шинах может использоваться не только разный рисунок, но и разный состав резиновой смеси для внешней и внутренней боковины. В этом случае внешняя боковина автопокрышки изготавливается из более прочных и жестких составов – разница в жесткости служит для лучшего сцепления.

На асимметричной резине всегда есть маркировка Outside и Inside, которая указывает на внутреннею и внешнюю сторону шины. После правильной установки должна быть видна только надпись Outside или Side. Асимметричные шины могут быть как с направленным, так и с ненаправленным рисунком протектора.

Если вы используете колесо с неправильно установленной шиной, это должно расцениваться исключительно как временная ситуация, а скорость движения вашего автомобиля должна быть не более 80 км/ч.

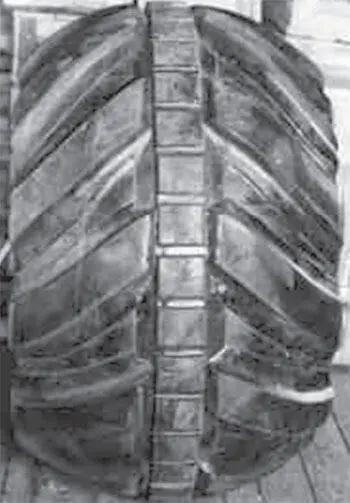

Рис. 30. Арочная шина

Арочные шиныпо сравнению с обычными имеют более высокую стоимость, повышенный износ протектора на дорогах с твердым покрытием, а также более сложный монтаж и демонтаж. Средний пробег арочных шин при эксплуатации в смешанных дорожных условиях составляет 40–45 тыс. км, а на дорогах с твердым покрытием 20–30 тыс. км. Арочные шины, так же как и широкопрофильные, устанавливаются на задней оси стандартных грузовых автомобилей взамен обычных сдвоенных шин. Арочные шины бескамерные, низкого давления 0,5–1,4 ат., являются эффективным средством повышения проходимости грузовых автомобилей в условиях бездорожья. Их устанавливают на задние колеса и средние мосты грузовых автомобилей в условиях бездорожья. Арочные шины монтируют на специальные колеса с уширенным ободом. Такие шины отличаются высокой проходимостью по слабым грунтам.

Для повышения проходимости, особенно на мягких грунтах, конструкция каркаса арочной шины разработана с таким расчетом, чтобы иметь большой мембранный эффект, возможно малое сопротивление изгибу, большую площадь контакта с грунтом и малое внутреннее давление воздуха в шине При качении арочная шина интенсивно уплотняет грунт в направлении к центру контакта и тем самым как бы сама себе строит дорогу.

Боковина– резиновый слой покрывающий боковые стенки каркаса, толщина боковины колеблется от 1,5 до 3,5 мм. Боковины должны быть достаточно эластичными и тонкими, чтобы хорошо выдерживать многократный изгиб и оказывать малое влияние на жесткость каркаса. В большинстве случаев боковины изготавливают как одно целое с протектором из протекторной смеси.

Борта– жесткие части покрышки, служащие для крепления ее на ободе колеса. Они образуются из крыльев обернутых концами слоев корда. В многослойных покрышках каждый борт содержит обычно два крыла. Крыло прямобортовой покрышки изготавливают из бортового кольца, выполненного из стальной проволоки, твердого профильного резинового шнура, обертки и усилительных ленточек. Металлическое кольцо придает борту необходимую жесткость и прочность, а резиновый шнур – монолитность и способствует оформлению борта. Бортовое кольцо вместе с резиновым шнуром обматывают тонкой текстильной прорезиненной оберткой и усилительными ленточками, служащими для укрепления крыла в покрышке.

Борта покрышки должны обладать большой прочностью и строго сохранять свои размеры. Форма бортового кольца оказывает существенное влияние на правильность установки и работу борта на ободе колеса. Прочность и жесткость бортов обеспечивается бортовыми кольцами, работающими в основном на растяжение. Бортовые кольца изготавливают как из плетенки, так и из одиночной проволоки. Наиболее монолитными, прочными и надежными являются кольца, изготовленные намоткой в виде троса из одиночной проволоки. Нагружение бортовых колец происходит под действием давления воздуха в шине.
