Рис. 3. Схема зарождения трещины у вершины дислокационного скопления [3]

После достижения количества дислокаций в скоплении до нескольких сотен нормальные напряжения превышают прочность материала на отрыв (теоретическая прочность), и появляется трещина.

Модель Коттрелла . Этот механизм можно использовать для описания процесса образования трещин в металлах с ОЦК (объемно центрированной кубической) решеткой. Возникновение трещин, как и в предыдущих случаях, связывается с необходимостью формирования дислокационных скоплений. Однако в модели Коттрелла не требуется наличия в исходном состоянии готовых барьеров для дислокаций. Препятствия, а затем дислокационные скопления и трещины образуются в результате протекающей пластической деформации.

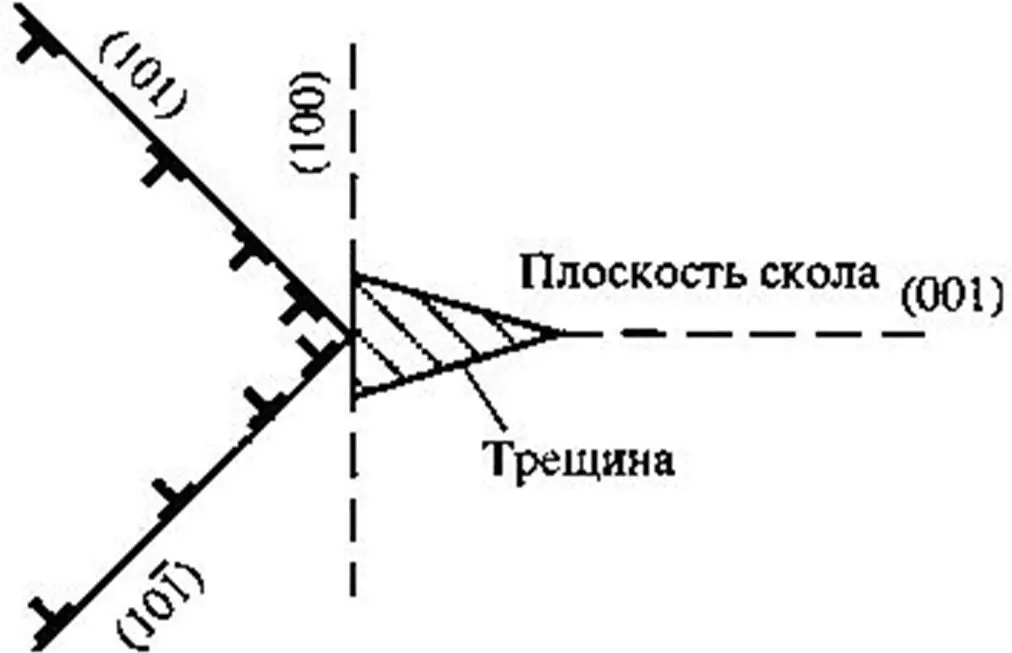

Рис. 4. Схема зарождения трещины в ОЦК металлах [3]

На рис. 4 показана схема образования трещины по этой модели. В растягиваемом образце происходит перемещение скользящей дислокации по пересекающимся плоскостям (101) и (101) (это плоскости наиболее плотной упаковки в ОЦК кристалле, и именно они являются плоскостями легкого скольжения). При встрече этих дислокаций возникает новая дислокация, расположенная в плоскости (100), не являющейся плоскостью скольжения. Дислокация встречи блокирует обе плоскости скольжения, что приводит к скоплению дислокаций и образованию зародышевой трещины в плоскости скола (001).

Модель образования трещины у субграницы . В некоторых случаях для зарождения трещины необязательным является наличие дислокационного скопления. Например, в металлах с гексагональной решеткой (Zn) при низких температурах возможно возникновение трещины в результате перерезания малоугловой границы в процессе сдвига. На рис. 5 показано образование микротрещины в результате сдвига, разделяющего малоугловую границу (с углом разориентиров-ки приблизительно 5°) на две части. Такое разделение возможно, если малоугловая граница расположена вертикально по отношению к базисным кристаллографическим плоскостям ГПУ кристалла, по которым происходит сдвиг при нагружении.

Модель зарождения трещины при торможении двойника . Двойники деформации распространяются с большой скоростью, поэтому при встрече растущего двойника деформации с препятствием, например границей зерна или ранее образовавшимся двойником, для которого характерно другое направление двойникования, создаются благоприятные условия для зарождения трещины (рис. 6).

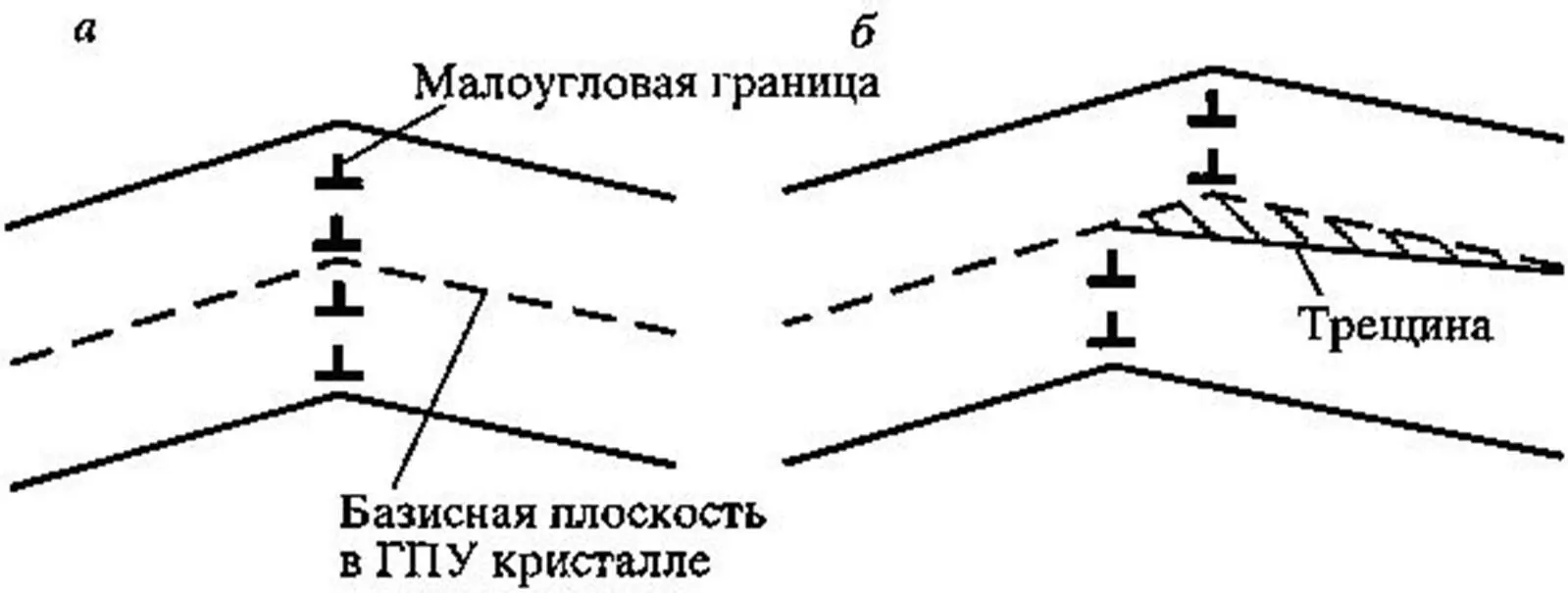

Рис. 5. Возникновение трещины при перерезании малоугловой границы:

а – до деформации; б – зарождение трещины [3]

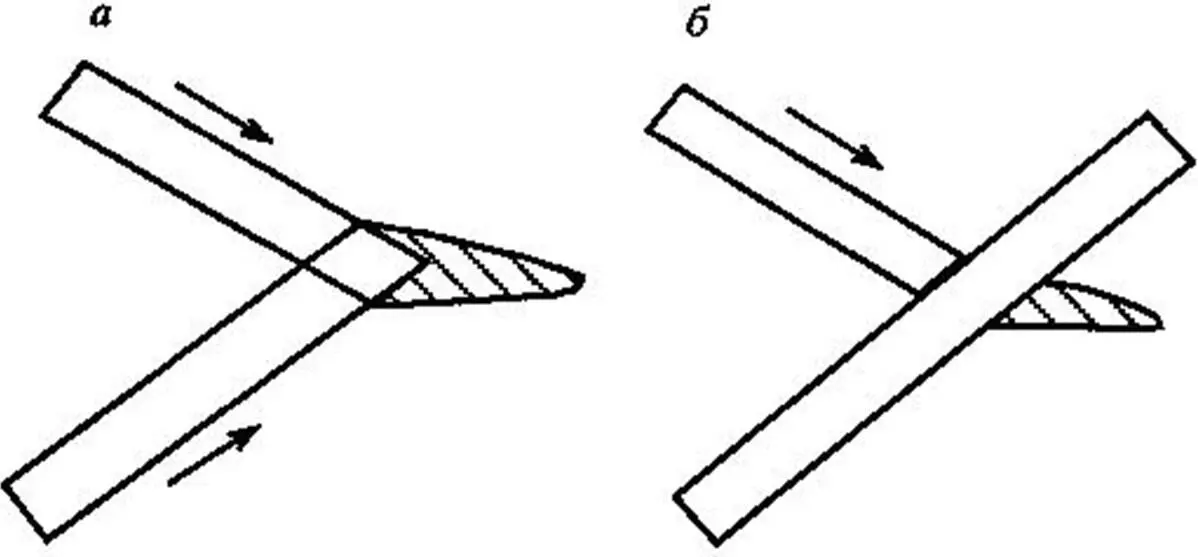

Рис. 6. Схема возникновения трещины при встрече развивающихся двойников ( а ) и торможения одного двойника другим ( б ) [3]

В условиях развитой межзеренной деформации микропоры могут возникать вблизи стыка кристаллитов А, В и С (рис. 7).

Вакансионная модель образования пор. Деформация ползучести, особенно при высоких температурах и низких напряжениях, связана не с движущимися дислокациями, а происходит вакансионным путем и является результатом направленного массопереноса. Диффузионные потоки вакансий вдоль границ зерен больше транскристаллитных потоков. Это стимулирует зернограничную деформацию и образование трещин и микропор на стыке кристаллитов. Межзеренное проскальзывание вдоль границы со ступенькой способствует образованию микропор.

Микропоры могут образовываться около частиц избыточных фаз, которые чаще всего располагаются на границах зерен. С увеличением поверхностной энергии границы матрица – фаза и уменьшением размера частиц избыточной фазы вероятность образования микропор возрастает. Образование микропор по механизму стока вакансий наблюдается при радиационном облучении.

Рис. 7. Схема зарождения трещины в стыке трех зерен за счет межзеренной деформации [3]

Кроме рассмотренных, возможны и другие механизмы зарождения пор и трещин. Способ образования зародышевых дефектов зависит от типа кристаллической решетки металла и характера микроструктуры. Дальнейшее поведение пор и трещин, определяющее многие механические характеристики материала, зависит от условий нагружения, под действием которых объемные дефекты развиваются.
