Деление разрушения на хрупкое и вязкое весьма условно, так как при такой классификации трудно охватить все стороны явления на макро- и микроуровне.

С позиций макроскопической картины хрупкое разрушение вызывается действием относительно небольших растягивающих напряжений (обычно не превышающих предел текучести). В этом случае для протекания и завершения хрупкого разрушения не требуется подвода энергии извне (т. е. повышения действующей нагрузки), а достаточно запасенной упругой энергии разрушающейся конструкции.

Принципиально иная ситуация возникает в условиях протекания вязкого разрушения. Оно развивается под действием напряжений, которые не только превышают предел текучести, но и непрерывно растут по величине (хотя действующее усилие может при этом даже снижаться вследствие уменьшения «живого» сечения нагруженного материала).

Таблица 1

Классификация основных видов механического разрушения

Хрупкое разрушение сопровождается незначительной пластической деформацией, предшествующей разрушению. Вязкому же разрушению предшествует значительная макроскопическая деформация, так как оно развивается при напряжениях, превышающих предел текучести, и суммарная энергоемкость процесса оказывается большой.

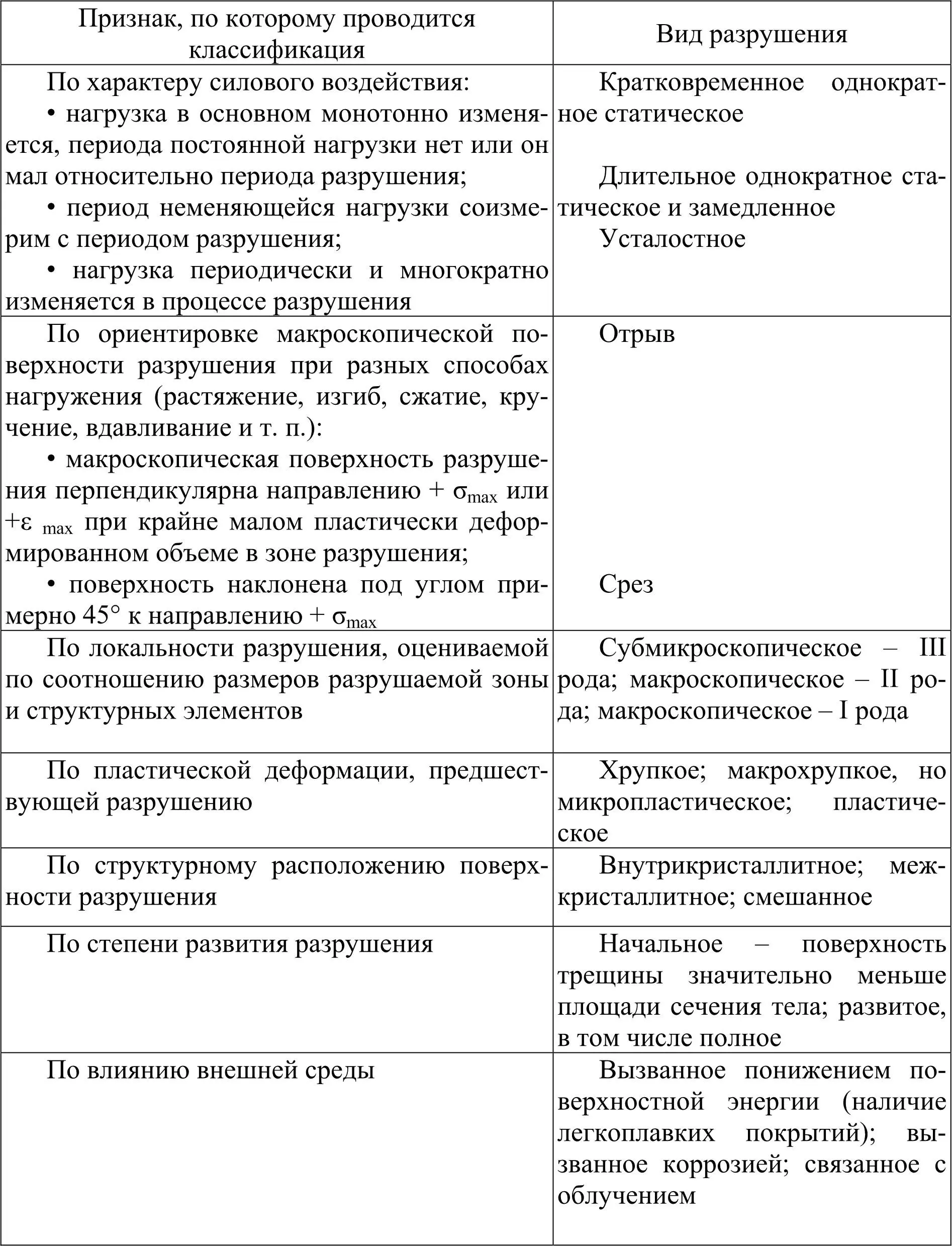

Я.Б. Фридман классифицирует разрушение по разным признакам (табл. 1).

Для обоих видов разрушения характерным является возникновение зародышевых трещин и их последующее распространение. По механизму образования трещины хрупкое и вязкое разрушения принципиально между собой не различаются. Вместе с тем склонность к тому или иному виду разрушения материала определяется тем, с какой скоростью возникшая трещина будет затем развиваться. При хрупком разрушении трещина растет с очень высокой скоростью, достигающей 0,4–0,5 скорости распространения звука в разрушаемом материале. В то же время скорость роста «вязкой» трещины очень мала.

Механизмы зарождения трещин и пор на атомном уровне основаны на представлении о том, что для разрушения необходима пластическая деформация, вызванная движением дислокаций.

Известно несколько моделей соединения дислокаций и образования субмикротрещин. Так, торможение дислокаций и их скопление около препятствий (границы зерен, двойников либо включения избыточных фаз) способствует сближению нескольких дислокаций, экстраплоскости которых сливаются, а под ними образуется зародышевая микротрещина. Модель образования микротрещины путем слияния дислокаций называется моделью Зинера – Стро.

Микротрещина может преобразовываться в микропору путем вхождения дислокации обратного знака в дислокационную микротрещину и ее затупления (рис. 1), что приводит к существенному уменьшению концентрации напряжений в ядре клиновидной дислокационной трещины, или сверхдислокации.

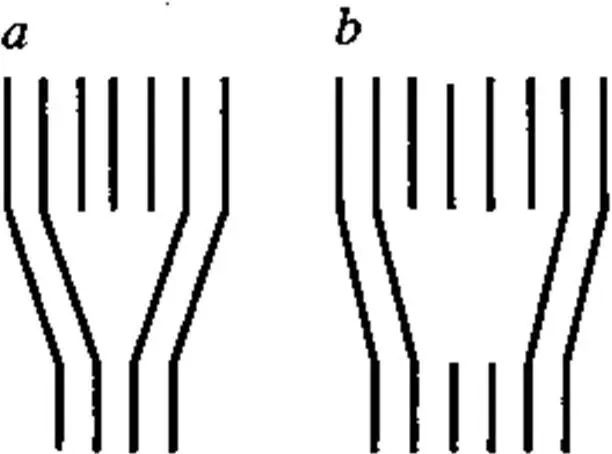

Рис. 1. Образование дислокационной трещины (а) и ее затупление с превращением в пору (б) [3]

Микропоры могут образоваться путем формирования локальных скоплений вакансий с последующей конденсацией их в поры. Вакансионному пересыщению кристаллической решетки способствуют большая пластическая деформация, радиационное облучение, закалка и т. п.

Модель формирования поры в результате сдвиговой деформации , протекающей за счет дислокационных перемещений в пересекающихся плоскостях скольжения, показана рис. 2. Условия такого скольжения реализуются в макроскопическом масштабе, например, при поперечной или винтовой прокатке, при которой в осевой зоне заготовки вскрывается полость.

Рис. 2. Образование поры на пересечении попеременно активируемых плоскостей скольжения

Особенности производства и эксплуатации металлических материалов способствуют возникновению газовых пор (пузырьков), причем давление газа может быть существенным.

Модель заторможенного сдвига . Эта модель, подобно предыдущей, предполагает блокировку дислокаций барьером. Отличие ее заключается в том, что в голове дислокационного скопления возникают не только касательные напряжения интенсивностью nτ, но и значительные нормальные растягивающие напряжения в области под плоскостью скольжения. Эти растягивающие напряжения максимальны на плоскости, составляющей угол 70° с плоскостью скольжения (рис. 3).
