Катушку L2 при поиске «мин» перемещают вдоль исследуемой поверхности. Как только рядом с катушкой появляется металлическая «мина», близость массивного металлического предмета меняет индуктивность катушки, а следовательно, меняется и частота колебаний, генерируемая вторым генератором. Это изменение частоты мы отчетливо слышим в наушниках при приближении к «мине».

Итак, наш миноискатель работает следующим образом. При включении питания (батарея КБС-Л-0,50 от карманного фонаря или батарея «Крона» от малогабаритного транзисторного приемника) с помощью выключателя Вк1 оба генератора начинают работать. Высокочастотное напряжение с генератора, собранного на транзисторе T1 , через конденсатор С6 поступает на базу смесителя (транзистор Т2 ). На базу этого же транзистора через конденсатор С10 поступают и высокочастотные колебания от генератора, собранного на транзисторе Т3 . В нагрузке смесителя-усилителя образуются и сумма и разность и много других комбинационных частот в результате сложения двух высокочастотных колебаний. Нас интересует только разность этих колебаний, которую мы сможем услышать в наушниках.

Уменьшение или увеличение разностной частоты произойдет тогда, когда катушка индуктивности резонансного контура второго генератора будет приближаться к разыскиваемой «мине».

Корпусом миноискателя может служить любая пластмассовая, деревянная или металлическая коробочка размерами 108x68 мм . Очень удобно поместить миноискатель в пластмассовом корпусе от карманного приемника. Такие корпуса имеются в продаже.

Монтаж миноискателя и все его детали, кроме катушки L2 и наушников, размещены на гетинаксовой плате размерами 57x45 мм и толщиной 1,5–2,0 мм . Для монтажной платы можно использовать любой другой листовой изоляционный материал, даже тонкую фанеру.

Размеры монтажной платы следует выбирать в зависимости от величины футляра, в который помещают миноискатель. Внешний вид платы с деталями миноискателя показан на рисунке 7, а весь миноискатель — на рисунке 8.

Рис. 7 . Монтажная плата миноискателя.

Рис. 8 . Внешний вид настоящего миноискателя.

Изготовление миноискателя начинают с заготовки монтажной платы. Выпиливают из листового материала плату по размерам заготовки (рис. 9) и затем просверливают все отверстия, указанные на этом чертеже.

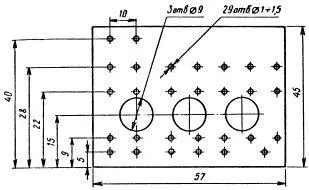

Рис. 9 . Разметка монтажной платы.

В отверстия диаметром 1,0–1,5 мм забивают монтажные штырьки или пистоны. Штырьки можно изготовить из медной луженой проволоки. К этим штырькам припаивают соединительные провода или выводы деталей. При изготовлении большого количества миноискателей очень удобно использовать печатный монтаж.

Все детали, входящие в миноискатель, за исключением катушек L1 и L2 , фабричные, имеющиеся в широкой продаже. Катушка L1 содержит 200 витков провода, намотанных без каркаса. Намотка типа «универсаль» проводом ПЭЛШО 0,1. В данной конструкции используется одна секция от контура промежуточной частоты приемника «Рекорд» старого выпуска. Можно катушку L1 изготовить самостоятельно. Для этого необходим каркас из любого изоляционного материала. Диаметр каркаса 12 мм . Внутри каркаса должен быть подстроенный ферритовый или карбонильный сердечник. Чертеж каркаса показан на рисунке 10.

Рис. 10 . Чертеж каркаса катушки генератора.

Катушка L2 несколько необычной конструкции. Она намотана без каркаса. Диаметр намотки 350 мм , число витков 14, провод ПЭЛ 0,25.

В связи с тем, что эту катушку в процессе поиска «мин» мы будем перемещать вдоль поверхности земли, часто задевая за различные неровности почвы, ее следует обернуть несколькими слоями изоляционной ленты либо поместить в защитную оболочку, выполненную из оболочки коаксиального кабеля или любого другого, имеющего хлорвиниловую изоляцию. Катушку L2 следует укрепить на деревянной рейке длиной 80—100 см. Когда будут готовы плата, катушки индуктивности и все детали для миноискателя, можно приступать к монтажу.
