470 кгц — 465 кгц = 5 кгц.

Вот эти колебания уже можно подавать в наушники. Звук с частотой 5 кгц мы хорошо слышим.

Посмотрите на рисунок 5.

Рис. 5 . Блок-схема настоящего миноискателя.

На нем показано, как соединяются генераторы и смеситель. Если катушку контура второго генератора (№ 2) приблизить к «мине», индуктивность контура (как и в простом миноискателе) изменится, а следовательно, и частота генератора будет иной, и разностная частота сразу же будет заметна на слух. Чем ближе будет находиться катушка второго генератора к «мине», тем сильнее изменится тон звука в наушниках. Может даже наступить такой момент, когда звук будет настолько низким, что мы перестанем его слышать. Это случится, когда катушка второго генератора приблизится вплотную к «мине» и разность частот генераторов станет совсем незначительной, то есть когда мы обнаружим место, где спрятана «мина».

Принципиальная схема одного из вариантов миноискателя изображена на рисунке 6.

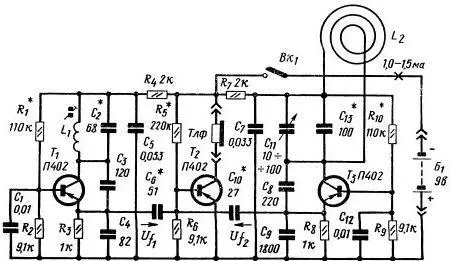

Рис. 6 . Принципиальная схема настоящего миноискателя.

Первый генератор, частота колебаний которого постоянна и равна примерно 465 кгц , собран на транзисторе Т1 . Схема такого генератора получила название емкостной трехточки, потому что все три электрода транзистора подключены к конденсаторам, с помощью которых становится возможной работа генератора. Частота генерируемых колебаний напряжения определяется величинами элементов контура L1C2С3С4 . Резисторы R1, R2 и R3 служат для создания устойчивой работы транзистора Т1 . С помощью этих резисторов на электроды транзистора подаются необходимые напряжения питания, что позволяет получить определенный режим работы транзистора. Кроме этого, указанные резисторы создают такие условия работы транзистора, что генератор может работать при значительных колебаниях окружающей температуры. А это очень важно, так как миноискатели используют и в зимнюю стужу, и в летнюю жару.

Как мы уже говорили, частота колебаний, развиваемых первым генератором, равна 465 кгц . Можно взять элементы контура L1С2 другие, и тогда генератор будет работать на иных частотах. Мы взяли эту частоту исключительно из-за того, что катушки индуктивности для работы в таком контуре можно приобрести в любом радиомагазине или взять из старого радиоприемника.

Напряжение с такой частотой выделяется на резисторе R3 и через конденсатор C6 поступает на смеситель, собранный на транзисторе Т2 . Конденсатор С6 необходим для того, чтобы постоянное напряжение от источников питания не попало через резистор R5 на эмиттер транзистора Т1 и не нарушило нормальную работу первого генератора.

Резистор R4 и конденсатор С5 образуют ячейку развязывающего фильтра, предотвращающего влияние одного генератора на другой. Ведь частоты, на которых работают оба генератора, не очень отличаются одна от другой, и, если не будет развязывающего фильтра, оба генератора будут работать точно на одной частоте, и миноискатель будет бездействовать.

Одной ячейки фильтра может оказаться недостаточно, поэтому по другую сторону смесителя установлена еще одна ячейка, состоящая из резистора R7 и конденсатора С7 .

Второй генератор собран по такой же схеме, что и первый, с той лишь разницей, что частота настройки его может изменяться в небольших пределах с помощью конденсатора переменной емкости С11 . Этим конденсатором можно настроить второй генератор при отсутствии «мины» точно на частоту первого. Благодаря нулевым биениям звук в наушниках в этом случае исчезнет.

Вторым отличием генератора, собранного на транзисторе Т3 , является конструктивное оформление катушки индуктивности L2 его резонансного контура. Эта катушка выполнена в виде большой, диаметром 20–35 см, круглой рамки, укрепленной на деревянной штанге.

Переменное напряжение со второго генератора подается на смеситель через конденсатор С10 . Резисторы R5 и R6 относятся к смесителю и образуют такой же делитель напряжения питания, как и резисторы R1 и R2 в первом генераторе и R9, R10 во втором. Этот делитель нужен для создания необходимого режима работы транзистора Т2 смесителя. Нагрузкой смесителя служат головные телефоны (наушники) Тлф . Кроме функций смешивания электрических колебаний от двух генераторов, смеситель еще и усиливает суммарные колебания, что делает звук в наушниках более громким и отчетливым.
