ПКР-560 предназначен для механизированного захвата и освобождения бурильных и обсадных труб при спускоподъемных операциях в процессе бурения нефтяных и газовых скважин, рассчитан для работы на буровых установках БУ-125, БУ-160, БУ-200, с роторами У7–560–6, Р-560-Ш8 и Р-560. Управление дистанционное, пневмопривод. Диапазон работы захвата 73–168 мм, грузоподъемность – 320 т. ПКРО-560 имеет диапазон захвата 194–324 мм

Комплекс механизмов АСП предназначен для механизации и частичной автоматизации спускоподъемных операций при бурении нефтяных и газовых скважин. Благодаря их применению сокращается время спускоподъемных операций, по сравнению с ручной расстановкой в среднем на 30–40 % и механизируются вспомогательные операции. Комплекс рассчитан на работу в комплекте с автоматическим стационарным буровым ключом типа АКБ, пневматическими клиньями типа ПКР и специальной талевой системой. Он позволяет использовать трубы диаметром от 89 до 146 мм и замки всех типов отечественного производства, а также большинство типоразмеров бурильных труб по стандарту API, принятому в США, может работать и с утяжеленными бурильными трубами до 178 мм. [9]

В состав АСП входит: автоматический элеватор, механизм захвата свечи, механизм подъема свечи, механизм расстановки свечи, подсвечники и магазины, подвижный центратор, пульт управления.

Автоматический элеватор – подвешен к талевому блоку и предназначен для подхвата и освобождения колонны бурильных труб вовремя СПО.

Механизм захвата свечи – состоит из захватного устройства и каретки, которая крепится к скобе стрелы механизма расстановки свечей. Захват и освобождение свечи происходит автоматически: захват при включении механизма подъема с пульта управления, а освобождение только после установки свечи на опору.

Механизм подъема свечи (МПС) – блок цилиндров двойного действия служит для подъема и спуска механизма захвата со свечой при переносе ее с центра скважины и обратно, МПС устанавливается на вышке и соединяется с механизмом захвата стальным канатом через обводные блоки.

Механизм расстановки свечей– переносит отвинченную свечу с центра скважины на подсвечник и обратно. Привод-электродвигатель.

Подсвечник –предназначен для установки свечей при подъеме бурильной колонны.

Подвижный центратор –удерживает верхний конец свечи в центре скважины при свинчивании и развинчивании. Центрирует талевый блок при движении. Перемещается по направляющим канатом.

Пульт управления –установлен на площадке для обслуживания подсвечника. Имеет сиденье для оператора с обогревом.

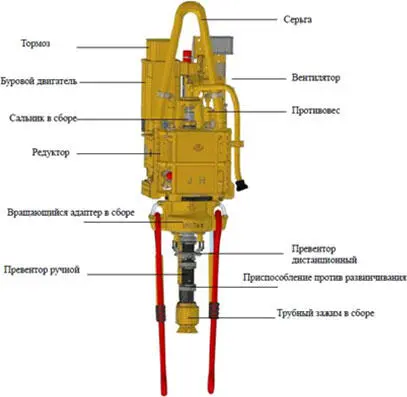

Рис. 2.7.Верхний силовой привод

Верхний привод буровой установки предназначен для вращения бурильной колонны с одновременной промывкой, разработан взамен ротору. Рис. 2.7. Подвижная часть системы верхнего привода состоит из вертлюга-редуктора, подвешенного на штропах на траверсе талевого блока. На верхней крышке вертлюга-редуктора предусмотрен взрывозащищенный электродвигатель постоянного тока. Один конец вала электродвигателя посредством эластичной муфты присоединен к быстроходному валу редуктора. На противоположном Рис. 2.9 Общий вид СВП модели LQ50BQ-JH конце – диско-колодочный тормоз. К корпусу вертлюга-редуктора крепится рама, через неё блоком роликов передается крутящий момент на направляющие и с них – на вышку. Между талевым блоком и вертлюгом-редуктором установлена система разгрузки резьбы, она обеспечивает автоматический вывод резьбовой части ниппеля замка бурильной трубы из муфты при развинчивании и ход ниппеля при свинчивании замка. Повреждение резьбы при этом исключается. Трубный манипулятор под действием зубчатой пары с приводом от гидромотора может поворачивать элеватор в любую необходимую сторону: на мостки, на шурф для наращивания и т. д. Трубный зажим нужен для захвата и удержания от вращения верхней муфты трубы во время свинчивания/развинчивания с ней ствола вертлюга. Между ниппелем и стволом вертлюга навернут ручной шаровой кран для неоперативного перекрытия внутреннего отверстия ствола вертлюга. Для оперативного перекрытия отверстия ствола вертлюга перед отводом установлен внутренний превентор (двойной шаровой кран), который также служит для удержания остатков промывочной жидкости после отвинчивания бурильной колонны. Вертлюжная головка служит для передачи рабочей жидкости с невращающейся части СВП на вращающуюся часть и позволяет не отсоединять гидравлические линии, когда трубный манипулятор вращается с бурильной колонной при бурении, при проработке скважины или позиционировании механизма отклонения штропов элеватора.
