Объем циркуляционной системы должен быть не менее 2 кратного максимального объема скважины (требования правил НГП). [78] Очищенный раствор забирается из приемных мерников буровыми насосами и подается по манифольду по бурильным трубам в скважину. Циркуляционная система включает в себя также оборудование для приготовления бурового раствора: глиномешалка или гидромешалка, вакуумная гидроворонка, вертикальные емкости для сыпучих материалов.

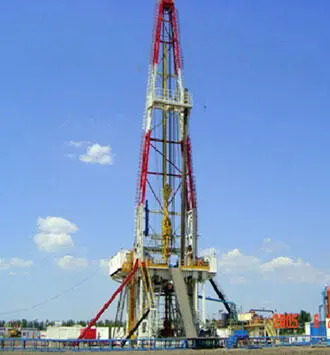

Рис. 2. 1.Буровая установка ZJ 70 КНР

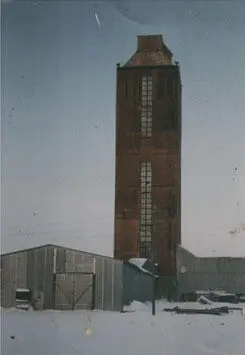

Рис. 2.2.Буровая установка Уралмаш 15000

Скв. СГ-6 Тюменская

Строительство нефтяных и газовых скважин на современном этапе развития народного хозяйства в связи с большим разнообразием геологических и географических условий требует использования разнообразных технических средств: буровых установок, включающих в свой комплект различные машины и механизмы; технических средств для морского бурения; специальных видов оборудования устья скважин. Правильный выбор буровой установки и комплектация ее, играет большую роль в успехе строительства скважин. Знания и соблюдение правил эксплуатации оборудования, позволит иметь высокое производительное время, снизить вероятность аварий, осложнений, и следовательно, достичь высокую коммерческую скорость бурения.

Представляют собой совокупность наземных сооружений и механизмов, силового привода, контрольно-измерительных приборов, вспомогательных грузоподъемных механизмов, средств автоматизации и механизации трудоемких работ. БУ должны соответствовать целям бурения, конструкциям скважин, климатическим, геологическим и географическим условиям. В связи с этими многообразными требованиями БУ можно разделить на три группы: для геологоразведочного бурения на нефть и газ, для эксплуатационного и глубокого разведочного бурения, для сверхглубокого разведочного и эксплуатационного бурения.

Кроме импортных буровых установок (в основном Китайского производства), в настоящее время в России сформировались основные производители буровых установок, это:

ЗАО УРБО (в прошлом Уралмаш)продукция сертифицирована по стандартам API, выпускаемая продукция:

Буровые вышки по конструкции мачтовые и башенные. Мачтовые: А образные, П образные, 4 опорные и с открытой передней гранью.

Кустовые буровые установки, для бурения на нефть и газ, с условной глубиной бурения 3200–6500 м, оснащены электрическим приводом.

Номенклатура кустовых установок: 3900/225 ЭК-БМ, 4200/250 ЭК-БМ, 4500/270 ЭК БМ, 500/320 ЭК-БМ, 6500/450 ЭК-БМ.

Мобильные буровые установки, для бурения скважин глубиной 200–3200 м. Оснащаются дизельным, дизель-электрическим и электрическим приводом. Характерный признак – модульная компоновка и наличие собственной транспортной базы. Встроенные транспортные устройства позволяют обеспечить перевозку модулей с помощью седельных тягачей и подкатных тележек. Комплектуются насосами НБТ-600 с приводом от двигателей постоянного тока.

Номенклатура мобильных установок: 2500/160 ДП-БМ, 2500/160 ДЭР-П(ЭР-П), 2900/175 ДЭР(ЭП-П), 3200/200 ДЭР.

Стационарные буровые установки, предназначены для бурения скважин на нефть и газ с условной глубиной бурения 4000–8000 м. Оснащены электрическим, дизель – электрическим или дизель – гидравлическим приводом.

Номенклатура стационарных установок: 3200/200 ДГУ-1, 5000/320 ДГУ-1, 6500/500 ДГ, 8000/600 ДЭР.

Кроме того, выпускает лебедки, роторы, системы верхнего привода, вертлюги, кронблоки, насосы, комплексы АСП и др.

ООО «генерация – Буровое оборудование», впускаемая продукция:[64]

Кустовые буровые установки, для бурения на нефть и газ, с большим отходом или горизонтального участка, с глубиной скважины до 5000 м., оснащены электрическим приводом. Комплектуются 4 различными типами вышек.

Номенклатура кустовых буровых установок:

• TD-180 DEC, глубина бурения 2900 м.;

• TD-200 DEC, глубина бурения 3200 м.;

• TD-225 DEC, глубина бурения 3900 м.;

• TD-270 DEC, глубина бурения 4500 м.;

• TD-320 DEC, глубина бурения 5000 м.

Мобильные буровые установки для бурения и ремонта нефтяных и газовых скважин. Выпускаются на самоходном шасси или автомобильном прицепе.

Номенклатура мобильных установок:

• TD80 CAA4, глубина бурения 1800 м, ремонта скважин 3100 м, колтюбинг 4800 м.;
