Сергей Григорьев - Паровоз

Машина, на которой ездим мы, довольно хороша: это русский пассажирский паровоз серии С, постройки Сормовского завода (рис. 2). Описывая его, мы будем говорить, главным образом, о том, чем наш паровоз похож на другие, не забывая и о том, что его от других отличает.

Приходя перед поездом с своим помощником в депо, где «отдыхает» паровоз, я прежде всего обращаю внимание на тендер , в котором заключена вся суть: вода, необходимая для образования пара, и топливо, которое мы сжигаем в топке паровоза, чтобы воспользоваться теплом для испарения воды в котле.

Тендер, — в сущности говоря, есть вагон для воды и топлива. В первых паровозах, построенных Стефенсоном в начале прошлого века, к паровозу прицепляли тележку, на которую ставили бочку с водой и насыпали горку каменного угля — паровоз был тогда игрушечный, по сравнению с нашим. И вот какова сила истории: хотя теперь тендер все время остается сцепленным с паровозом, но до самого последнего времени конструкторы, составляя чертежи нового паровоза, делали отдельный тендер. Были только маленькие паровозы, у нас называемые «кукушками», без тендеров: у них бочки для воды и место для топлива устраивались на самом паровозе. Эти паровозы-танки, как их еще называют, назначались для маневров : для передвижения поездных составов по станционным путям. Работая только на больших станциях, «кукушки» не нуждались в большом запасе воды и топлива: водоразборные краны и склады топлива у них были всегда под боком, и в удобный момент (при перерыве работы) «кукушка» всегда может налить свой танк водой и взять порцию угля или нефти. Иное дело — большой паровоз: он должен запасаться водою и топливом на длинные перегоны. Мы берем топливо и воду в расчете, чтобы их хватило вести пассажирский поезд, примерно, на участке в сто километров длиною. Поэтому у большого и сильного паровоза и тендер должен быть большой и вместительный.

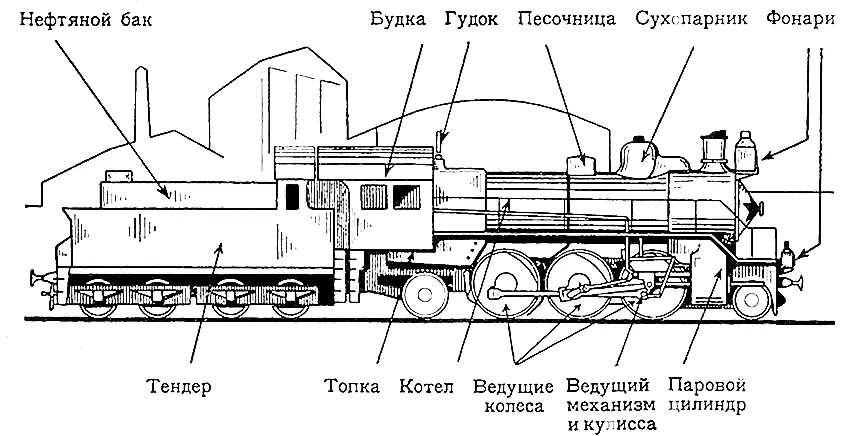

Рис. 2. Паровоз серии С 1–3–1, системы «Прери́», Сормовского завода.

А вы, вероятно, видели, что иногда паровоз ведет поезд «тендером вперед»; это — когда почему-нибудь нельзя было повернуть паровоз на поворотном кругу «лицом вперед». Движение «тендером вперед» неудобно во многих отношениях. Мало того, что тендер закрывает собою путь и затрудняет наблюдение за ним. Важнее всего то, что все приборы для управления паровозом устраиваются со времен Стефенсона в расчете, что механики стоят лицом вперед , отчего управление паровозом, идущим «задним ходом», т.-е. тендером вперед, затруднительнее нормального. Кроме того, и еще есть неудобства отдельного тендера. Сила тяги паровоза зависит от мощности его машины и от того, насколько сильно сцепление колес паровоза с рельсами. Мы видели, что паровоз на скользких рельсах буксует: машина его работает усиленно и быстро, и колеса вертятся на месте впустую. Чтобы колеса не скользили, я и сыплю под них песок, отчего увеличивается трение между колесом и рельсами. Но сила сцепления колеса с рельсом зависит еще и от нажима колеса на рельс: тем сильнее этот нажим, тем меньше риск «буксования». На оси и колеса паровоза давит всею тяжестью сам паровоз. Чем тяжелее паровоз, тем сильнее может быть его машина. Но как же нагрузить паровоз? Вот для этого-то мы и могли бы воспользоваться весом тендера с топливом и водой. Мы воду и топливо расходуем, и такой паровоз делается от этого легче — и стало быть не мог бы в конце пути работать с полной силой. С этим неудобством считаются, и все-таки самые новые и сильные паровозы в Америке и в Европе строят теперь, используя и вес тендера, или, отказываясь от особого тендера, строят очень мощные паровозы-танки, которые одинаково легко и удобно движутся и вперед и назад. Таков один из новейших паровоз Гарра, изображенный на рис. 3, для горных железных дорог; как видите, своим внешним видом этот паровоз весьма сильно отличается от нашего хорошо знакомого пассажирского паровоза «С» (рис. 2). Наш паровоз имеет обычный тендер и весь устремлен вперед; зато для него и необходим поворотный круг.

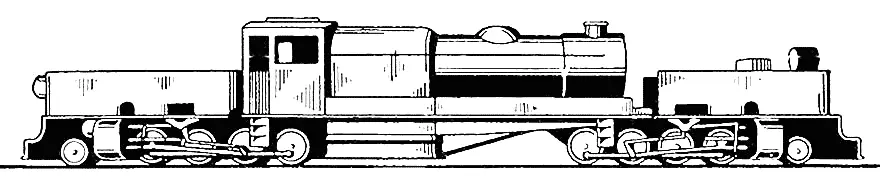

Рис. 3. Паровоз системы Гарра́, для дорог с малым радиусом закруглений.

Первая забота механика: есть ли в тендере вода. Я узнаю это, открывая краны, помещенные снаружи тендерного бака на разной высоте; их три. Если вода течет из верхнего крана — тендер полон; если только из второго и нижнего — в тендере воды наполовину; если же не течет и из нижнего — воды нет. В депо есть непременно водопровод, и мы наливаем тендер доверху водой. О том, достаточно ли топлива в нефтяном баке, поставленном над тендером, мы судим по уровню в нефтемерном стекле — вертикальной трубке, соединенной с внутренностью бака коленцем: в стекле нефть стоит на том же уровне, как и в баке. На тендере же у нас помещаются ящики с инструментами и смазочными материалами, а также два домкрата , при помощи которых мы в случае схода паровоза с рельс в пути, или другого случая, можем его приподнять, если только сход не сопровождался серьезным крушением. Устройство домкрата очень просто: это очень прочный винт, который можно вращать при посредстве рычага в гайке, отлитой из чугуна вместе с основанием домкрата: подставив домкрат под раму паровоза, мы можем его поднять на небольшую высоту, вращая винт домкрата.
