Когда давление в котле достигнет 1 1/ 2атмосфер, я могу питать форсунку собственным паром, выключив трубочку с дежурного паровоза. Теперь давление в котле быстро подымается. И стрелка манометра приближается к красной черте. На циферблате манометра красною чертою обозначается рабочее давление котла, выше которого давление поднимать запрещено. Вы слышали, конечно, о взрывах паровых котлов. Отчего случаются такие несчастия? Дело в том, что прочность котла не беспредельна. Он склепан из отдельных железных или стальных листов толщиною в 14–15 миллиметров и при такой толщине стенок, в зависимости от величины своей, может выдержать определенную наибольшую величину внутреннего давления; если ее превысить, то пар находит «слабину» в котле: чаще всего плохо склепанный и зачеканенный шов или лист с незамеченным на заводе пороком, и прорывает, ища выхода, котел в этом месте.
Испытание котла
Каждый котел во избежание такого несчастия испытывается на заводе и в мастерских после капитального ремонта сильным давлением: котел, как мы говорим, «прессуют», накачивая в него воду под двойным давлением сравнительно с тем рабочим давлением, на какое котел рассчитан. При этом следят, чтобы нигде из швов или из-под заклепок не выступила роса . Такие испытания котла повторяются через небольшие сроки — не реже раза в два года, а манометр паровоза проверяется, верно ли он показывает, каждые три месяца. Разница между пробными и рабочими давлениями котла объясняется тем, что горячий котел несколько слабее, а главное — чтобы предотвратить несчастие от преступной небрежности котельной прислуги. Если в котле останется мало воды, то парообразование идет очень бурно, бывает при этом, что некоторые части котла, которые охватывает пламя, совсем обнажатся от воды и сильно раскаляются; если после этого вода зальет сразу раскаленную поверхность, она всей массой в очень короткий промежуток времени превратится в пар, давление сразу «вскакивает», и котел взрывается. Иногда бригада паровоза — машинист и его помощник — прозевают, что манометр на красной черте. Вот почему красная черта на манометре и ставится задолго до того давления, при котором котел может «взлететь», взорвавшись.
Предохранительный клапан
Для того же, чтобы давление в паровозном котле не заходило за красную черту, на котле — обычно, на сухопарниках — устанавливаются предохранительные клапаны; по закону их полагается на каждом паровом котле два. (Рис. 7.) Клапаны эти закрывают отверстия в сухопарнике коническими пробками, которые прижаты плотно к месту крепкой пружиной, иногда прямо, а иногда посредством рычага. Мы иногда называем эти приборы «весами», потому что и в самом деле их действие похоже на действие весов: пружина натянута или сдавлена в такой степени, что клапан может быть приподнят давлением или грузом, равным рабочему давлению пара: только иногда весы «качнутся», пробка приподымается, и пар из-под нее вырывается на волю шумною струей. Предохранительные клапаны фырчат так громко, что если мы и зазевались, не видя стрелки у красной черты, то слышим тотчас, что дело неладно. Пар улетает «на волю», и давление в котле от этого понижается, наконец пружина пересиливает и снова затыкает отверстие клапана пробкой. Все кончилось хорошо. Однако, мы не любим, чтобы паровозы парили через предохранительные клапаны: ведь вместе с паром для нас пропадает, улетая, тепло. Поэтому, если вы слышите, что паровозы долго «шипят» через предохранительные клапаны, — это знак недопустимого разгильдяйства бригад. Обычно мы спешим тотчас «унять» клапан. Прижать его мы не имеем права, да и не можем — клапаны пломбируются, чтобы никто не мог изменить предельного давления, ими указываемого. Уменьшение огня в топке сразу не достигнет цели и не всегда возможно, а иногда и вредно. Но у нас есть простое средство умерить пыл котла. Вы, вероятно, замечали, любуясь паровозом, готовым к отправлению поезда, что случается, когда фыркнет и запарит предохранительный клапан. Почти тотчас из-под будки машиниста вырывается облако пара и, пыхнув, пропадает, пролив из большого крана немного воды. И почти тотчас клапан на сухопарнике садится на свое место.

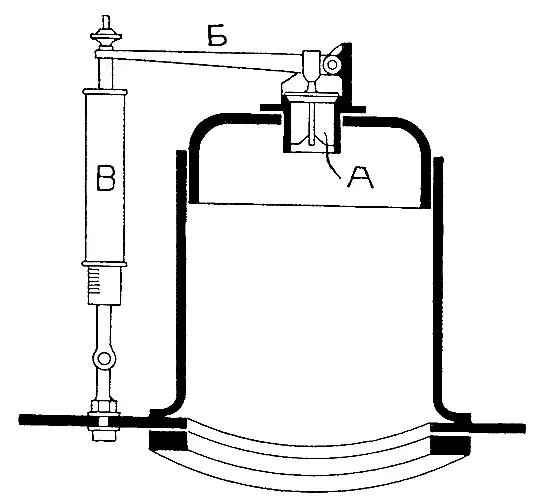

Рис. 7. Предохранительный клапан А прижимается к своему седлу рычагом Б, нагруженным пружиною В. Если давление в котле превзойдет допустимое, клапан поднимается и выпускает излишек пара наружу.
