Всего за многовековую историю этого инструмента были созданы сотни различных конструкций. И лишь недавно, с распространением портативных калькуляторов, логарифмическая линейка перестала быть карманным инструментом каждого инженера.

Счеты да линейки хотя и упрощали процесс вычислений, но все же не позволяли его механизировать. Вот если бы удалось создать некий прибор, который бы сам все делал. Крутанул ручку – и все подсчитано...

Говорят, задумывался над этой проблемой и гений Возрождения Леонардо да Винчи. Среди его рисунков исследователи нашли и эскиз некой машины с зубчатыми колесами. Уже в наши дни специалисты знаменитой компьютерной фирмы «ИБМ» попытались воссоздать это изобретение и оказалось, что Леонардо придумал вполне работоспособный механический сумматор.

Но был ли он первым?

Исследования говорят, что впервые идею механической счетной машины выдвинул испанский монах Раймунд Луллий. В начале XVI столетия в трактате < » («Великое искусство») он описал вполне конкретные проекты ее постройки.

Однако идея начала приобретать материальные очертания лишь столетие спустя. В 1623 году немецкий астроном Вильгельм Шикард – друг, коллега и соотечественник И. Кеплера – соорудил замысловатый прибор, названный «часами со счетом». Этот шестиразрядный механизм способен был складывать и вычитать, а с помощью особых счетов на корпусе – еще и умножать. Самой остроумной деталью машины был колокольчик, звонивший при «переборе» – если результат превышал «резервы памяти».

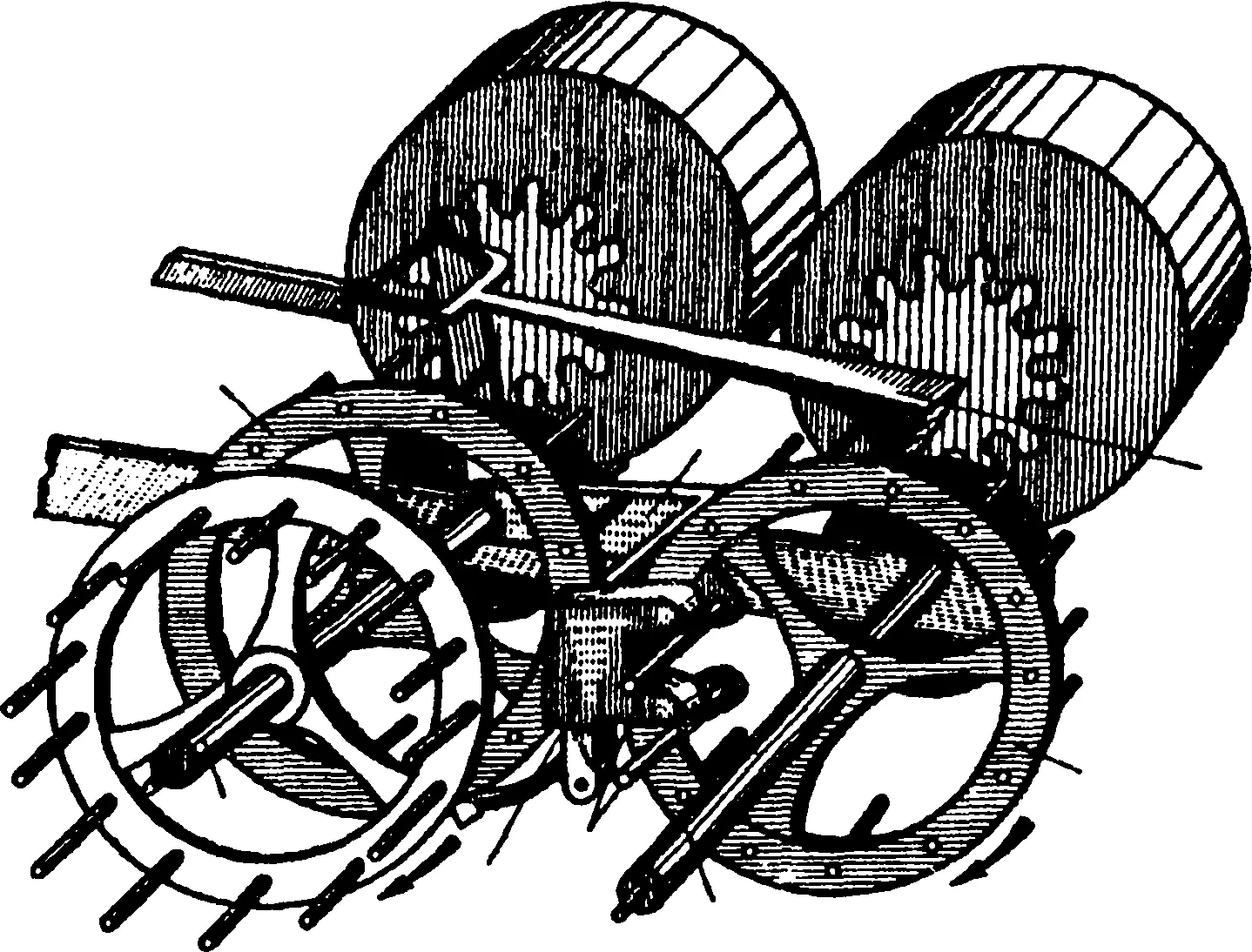

Модель счетного устройства Леонардо да Винчи

Но в то время шла Тридцатилетняя война, и аппарат Шикарда в военной неразберихе пропал. Восстановить его удалось лишь в 1960 году по чудом уцелевшим чертежам.

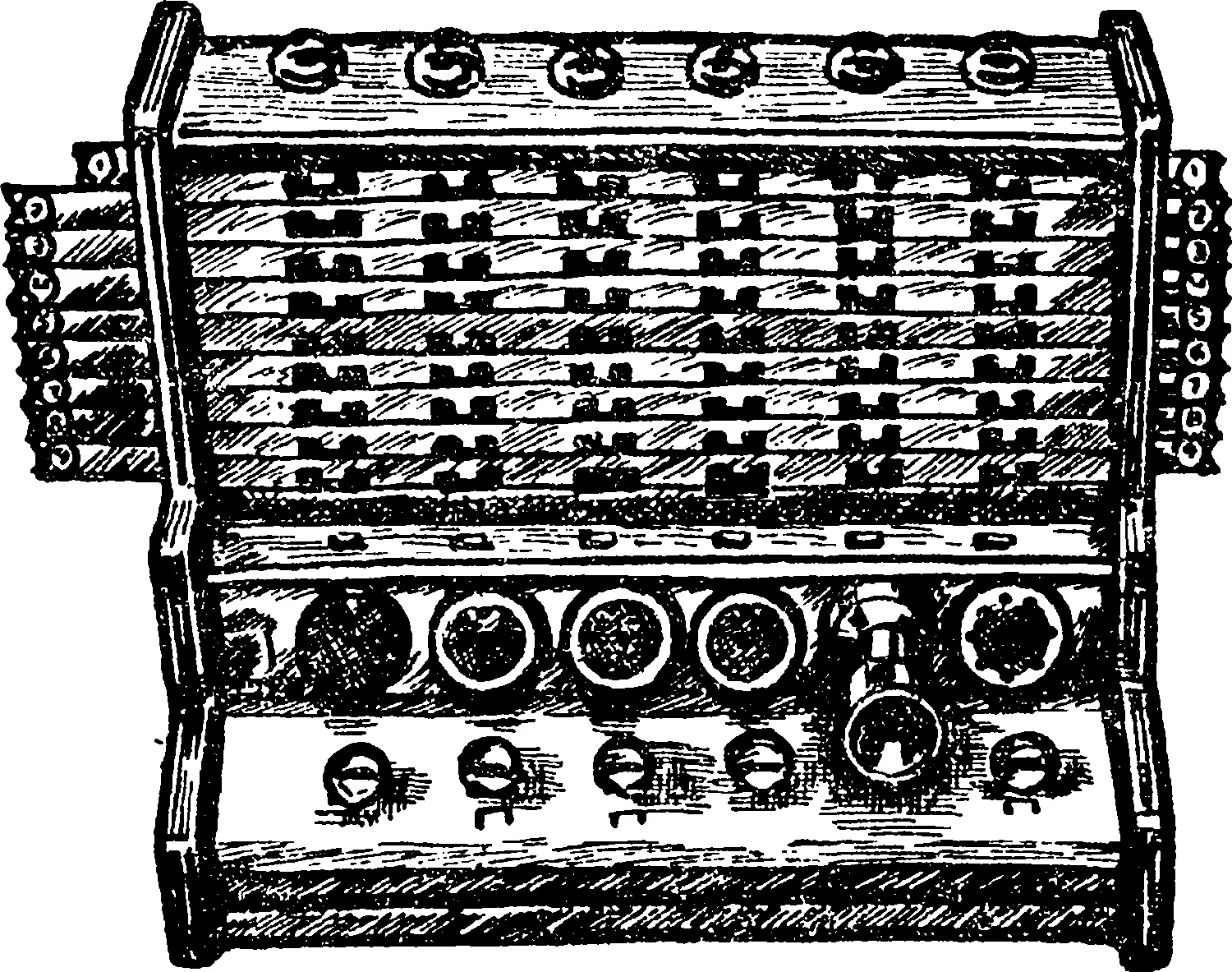

Модель машины Шикарда

В 1640–х годах свой вариант счетной машины предложил французский математик, физик и философ Блез Паскаль. Как гласит легенда, Паскаль начал обдумывать ее конструкцию еще в 9–летнем возрасте, наблюдая за утомительными расчетами отца, сборщика налогов. И в конце концов придумал «паскалин» – механизм, состоящий из шестеренок и связанных между собой колесиков с цифрами от 0 до 9. С его помощью можно было складывать семизначные числа.

Вычитать же он не умел, да и вообще по многим параметрам уступал более простой системе Шикарда, но о ее существовании французский ученый так и не узнал. А потому известность получила именно машина Паскаля – несколько десятков экземпляров ее было скопировано и продано.

Механизм передачи десятков в машине Паскаля

Потом было еще множество разных конструкций – если перечислять их все, получится толстенная книга. А потому остановимся лишь на некоторых конструкциях механических вычислителей, особенно интересных по той или иной причине.

Так, еще один шотландец Джон Непер – человек, предложивший за свою жизнь немало изобретений, в число которых входили, например, зеркало для поджигания вражеских кораблей на расстоянии, устройство для плавания под водой и нападения на врага (подлодка?), металлическая колесница с находящимися внутри воинами (танк?), пушка, один выстрел которой почему–то гарантировал гибель сразу 30 тыс. турок (!) и т. д., в 1614 году в своей последней книге «Описание удивительных таблиц логарифмов» указал, каким образом можно без особых хлопот перемножать и делить числа.

Свою идею Непер предлагал реализовать в виде так называемого рабдологического абака. Говоря попросту, лист бумаги расчерчивали в виде сетки прямоугольников, разделенных диагоналями. По сторонам сетки (сверху и справа) записывали сомножители, а промежуточные произведения помещали в прямоугольники так, чтобы диагональ разделяла единицы и десятки (единицы помещались в нижнем треугольнике, а десятки в верхнем).

Чтобы получить произведение, достаточно было провести суммирование вдоль диагоналей и записать результаты снизу сетки (младшие разряды) и слева от сетки (старшие разряды).
