Владимир Сологуб - Автопрактикум. Часть 3. Ходовая часть и механизмы управления большегрузных автомобилей

а – общий вид; б – детали колёсной планетарной передачи; 1 – крышка; 2, 15 – наружная и внутренняя чашки; 3, 6, 11 и 13 – соответственно солнечная, коронная, ведущая и ведомая шестерни; 4 – сателлит; 5 – ось; 7 – ступица; 8 – труба; 10 – картер главной передачи и дифференциала; 12 – корпус дифференциала; 14 – балка моста

Передача крутящего момента от полуоси на ступицу колеса осуществляется через солнечную шестерню, сателлиты и коронную шестерню. Крышка 1, коронная шестерня 6 и ступица 7 колеса образуют вращающийся картер, в который заливают масло для смазки шестерён передачи и подшипников ступицы колеса. Внутренняя полость колёсной передачи связана через сапун с окружающей средой.

Ведущие задние мосты автомобиля Урал-4320 (рисунок 4.10) состоят из комбинированных картеров – литой средней части и запрессованных в неё трубчатых кожухов полуосей с кронштейнами опор для рессор и реактивных штанг и цапфами под ступицы колёс. Ступицы колёс на цапфах установлены на двух конических подшипниках. В цапфах выполнены каналы для подвода воздуха в шины и гнёзда для блоков сальников.

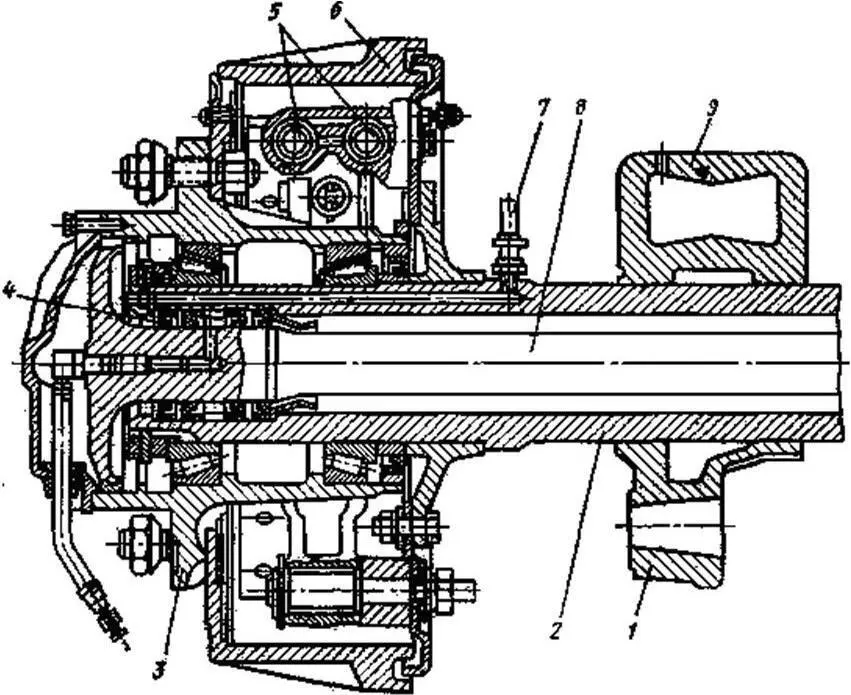

Рисунок 4.10 – Ведущие (средний и задний) мосты автомобиляУрал-4320

1 – кронштейн реактивной штанги; 2 – кожух; 3 – ступица; 4 – сальники; 5 – колёсные цилиндры; 6 – тормозной барабан; 7 – трубопровод подвода воздуха; 8 – полуось; 9 – опора рессоры

Комбинированный мост чаще всего является передним и устанавливается на автомобилях повышенной проходимости.

Передние колёса автомобилей высокой проходимости одновременно являются и ведущими, и управляемыми. Поэтому в устройство переднего ведущего входят дополнительные механизмы, позволяющие передавать усилие на управляемые колёса при изменении плоскости их вращения.

В устройство привода на передние ведущие колёса входят (рисунок 4.11): главная передача 1, дифференциал 3, полуоси 4, шарниры 6 равной угловой скорости, приводные валы 8 колёс. Все эти части заключены в картере 2 с полуосевыми рукавами 5, на наконечниках 14 у которых па шкворневых пальцах 12 с подшипниками 13 установлены поворотные кулаки, состоящие из корпуса 11 с цапфой 7, на которой на подшипниках 10 установлены ступицы 9 колёс.

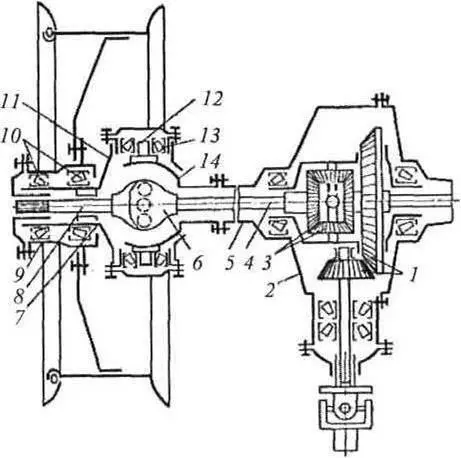

Рисунок 4.11 – Схема переднего ведущего моста

1 – главная передача; 2 – картер; 3 – дифференциал; 4 – полуось; 5 – полуосевой рукав; 6 – шарнир; 7 – цапфа; 8 – приводной вал; 9 – ступица; 10, 13 – подшипники; 11 – корпус поворотного кулака; 12 – шкворневой палец; 14 – наконечник

Главная передача и дифференциал имеют такое же устройство, как и главная передача и дифференциал заднего ведущего моста.

Шарнир 6 равной угловой скорости передаёт равномерное вращение с полуоси 4 на приводной вал 8 колеса при значительных углах поворота между ними (до 40°) в различных положениях колеса во время поворота автомобиля.

В передних ведущих мостах применяют шарниры равных угловых скоростей двух типов: шарикового или кулачкового. Шарнир равной угловой скорости шарикового типа (рисунок 4.12, а ) состоит из двух вилок, пяти шариков, пальца и стопорной шпильки. Вилка 2 соединена с полуосью 1, а вилка 3 – с приводным валом 4 колеса. Вилки центрируются шариком 6, установленным на пальце 8, который закреплён стопорной шпилькой 7 в отверстии одной из вилок. В канавках вилок установлены четыре шарика 5, через которые передаётся вращение от одной вилки на другую. При любом угле между валами боковые шарики в канавках вилок устанавливаются в плоскости, делящей этот угол пополам. Поэтому вращение от ведущего на ведомый вал передается равномерно. Применяют также шариковые шарниры без пальца, со стопорной шпилькой в центральном шарике.

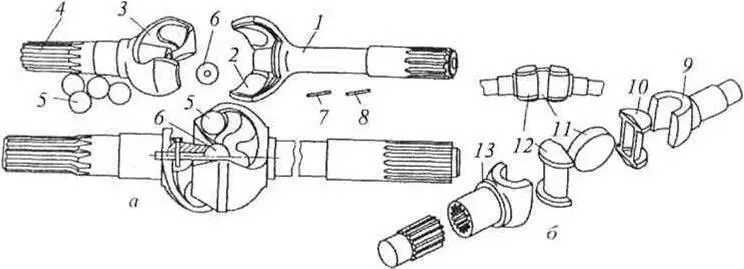

Рисунок 4.12 – Шарнир равной угловой скорости

а – шарикового типа; б – кулачкового типа; 1 – полуось; 2, 3, 9, 13 – вилки; 4 – приводной вал; 5 – шарики; 6 – центрирующий шарик; 7 – шпилька; 8 – палец; 10, 12 – кулаки; 11 – диск

Конструкция шарнира равной угловой скорости кулачкового типа приведена в части 2 «Автопрактикум» «Трансмиссия большегрузных автомобилей». При такой конструкции полуоси и приводной вал могут качаться, каждые на своём кулаке, в вертикальной плоскости и вместе с кулаком вокруг диска в горизонтальной плоскости. Такой шарнир по своему действию аналогичен действию двух сочленённых обычных карданных шарниров, из которых первый шарнир создает неравномерность вращения, а второй (поставленный наоборот) устраняет эту неравномерность. В результате этого вращение на приводной вал от полуоси передаётся равномерно.
