Как измерить атмосферное давление?

Если наполнить ртутью закрытую с одной стороны стеклянную трубку и погрузить её открытым концом в чашку со ртутью (рис. 3), то ртуть в трубке опустится, но не выльется, потому что на открытую поверхность ртути в чашке давит столб воздуха.

Рис. 3. Высота столба ртути в трубке указывает величину атмосферного давления.

Ртуть в трубке будет опускаться до тех пор, пока давления столба воздуха и столба ртути не уравновесятся. Изменится давление воздуха — изменится и высота уравновешивающего столбика ртути. Прибор, построенный на таком принципе, называется ртутным барометром.

Давление воздуха на уровне моря в среднем уравновешивается весом столба ртути высотой 760 миллиметров (в зависимости от состояния атмосферы давление на уровне моря может несколько меняться).

Давление можно также измерить барометром-анероидом. Этот прибор имеет вид полой металлической коробочки, из которой выкачан воздух. Давление окружающего воздуха сжимает эту коробочку. Когда оно ослабевает, упругость металла несколько раздвигает стенки, и коробочка как бы расширяется. Это изменение передаётся с помощью рычажков стрелке, показывающей на шкале барометра величину давления воздуха.

Если возникает необходимость следить за изменениями давления непрерывно, то пользуются прибором, который сам может записывать свои показания. Такой прибор называется барографом. Внешний вид барографа показан на рисунке 4, а действие его поясняется рисунком 5.

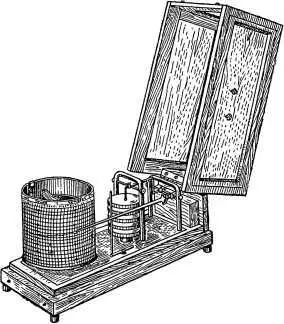

Рис. 4. Внешний вид барографа.

Рис. 5. Схема устройства барографа.

В этом приборе расширение и сжатие металлических коробочек А передаётся не на стрелку, а на самопишущее перо Б, которое записывает величину давления на бумажной ленте В, охватывающей барабан, который вращается часовым механизмом.

Так как давление уменьшается с высотой, то барометр используют и как высотомер — прибор, определяющий высоту полёта или высоту какой-либо точки земной поверхности над уровнем моря.

При этом в показания барометра-высотомера вводят поправку на температуру воздуха (так как в холодном воздухе давление с высотой убывает быстрее, чем в тёплом), а также учитывают изменения давления у земли.

Температура. Степень нагретости тела оценивается по его температуре. Если незначительные изменения атмосферного давления человек не ощущает и их могут зарегистрировать только приборы, то изменения температуры более чутко воспринимаются человеком.

Наиболее распространённый способ измерения температуры основан на свойстве тел изменять при нагревании и охлаждении свой объём. Простейший прибор, называемый термометром, состоит из небольшого пустотелого шарика с трубкой. Шарик наполнен ртутью или подкрашенным спиртом, а из трубки выкачан воздух, и она запаяна. При нагревании содержимое шарика расширяется и уровень его в трубке повышается.

Изменение температуры также может отмечаться автоматически; для этой дели служит прибор, называемый термографом (рис. 6).

Рис. 6. Внешний вид термографа.

В нём изменение температуры воспринимается так называемой биметаллической пластинкой А. Она состоит из двух спаянных вместе изогнутых пластинок, сделанных из металлов, которые по-разному расширяются от тепла.

При изменении температуры биметаллическая пластинка изгибается в ту или иную сторону, так как составляющие её пластинки удлиняются или укорачиваются по-разному. Один конец пластинки закреплён неподвижно, а другой соединён с помощью рычажков с записывающим пером Б, которое отмечает изменение температуры на движущейся бумажной ленте В .

При повышении температуры пластинка распрямляется и перо перемещается кверху; при понижении температуры пластинка изгибается и перо опускается.

При измерении температуры воздуха необходимо следить, чтобы на шарик термометра не попала вода, иначе прибор будет показывать температуру более низкую, чем температура воздуха, так как испарение воды сопровождается поглощением тепла. Если же на шарик термометра падают солнечные лучи, он будет показывать завышенную температуру, так как шарик поглощает лучи и нагревается сильнее, чем воздух. Чтобы избежать этих ошибок, метеорологи помещают свои термометры вместе с другими приборами в специальные будки. Сверху будка закрыта, а боковые стенки её состоят из наклонных реек, которые свободно пропускают воздух, но препятствуют прохождению прямых солнечных лучей.
