Точно так же антенна радиолокатора собирает радиоволны в пучок и пускает его узким лучом по одному направлению. Антенна радиолокатора закреплена на мачте судна или на мостике и все время находится во вращении. Поэтому она при выпуске радиоволн как бы прощупывает окружающее пространство, точно так, как шныряет повсюду луч прожектора. И каждый раз особый прибор показывает направление, по которому выпущен тот или иной пучок волн. Если пучок не встретит какой-либо преграды, то обратно его не жди. Он уже не вернется в приемный аппарат радиолокатора. Стоит только пучку встретить предмет и отразиться от него радиоэхом, как сразу же узнают направление на этот предмет.

Мало того, особое устройство радиолокатора замеряет и записывает те миллионные доли секунды, за которые пучок радиоволн доходит До предмета и возвращается назад. А специальная шкала дает возможность моментально определить, как далеко находится предмет.

Наконец на экране этого устройства появляется и изображение предмета.

Что это за чудесное устройство? Это электронно-лучевая трубка. Описать ее подробно — довольно трудная задача. Лучше увидеть своими глазами. А увидеть электронно-лучевую трубку можно не только в радиолокаторе. Экран обычного телевизора и есть дно такой трубки. Постараемся описать эту трубку хотя бы в общих чертах.

Электронно-лучевая трубка похожа на стеклянную бутыль с длинным горлышком и широким выпуклым дном — экраном, покрытым специальным светящимся веществом. В конце горлышка расположен электронный прожектор, или, как его называют, электронная пушка. Она стреляет по экрану не снарядами, а мельчайшими частицами отрицательного электричества — электронами После вылета из пушки поток электронов встречает на своем пути колпачок с отверстием. Из него электроны устремляются к экрану уже не беспорядочно, а узеньким пучком.

Далее на пути электронов стоит трубка-электрод. Она заряжена положительным электричеством и потому сильно притягивает к себе электроны, убыстряя их полет. Начинается яростная бомбардировка экрана электронами. Но пучок электронов, хотя и узкий, может дать на экране расплывчатое пятнышко. А нужна яркая точка.

Как тут быть? Тогда придумали ставить между электронной пушкой и экраном еще один электрод, в виде кольца. Этот электрод устроен так, что он сжимает пучок электронов до тончайшего луча. Поэтому электронная пушка стреляет исключительно метко, попадая целым пучком электронов в одну точку. Вот из таких точек и получается изображение на экране. Как же это делается?

Оказывается, электронный пучок превращается в карандаш, который рисует. А помогают ему пластинки горизонтального и вертикального отклонения электронно-лучевой трубки. Только миновав две пары таких пластинок, пучок электронов получает возможность вычерчивать на экране до двадцати тысяч различных линий в секунду. Строчка за строчкой гуляет электронный «карандаш» по поверхности экрана. Так создается на экране электронно-лучевой трубки изображение предмета, пойманного радиолокатором.

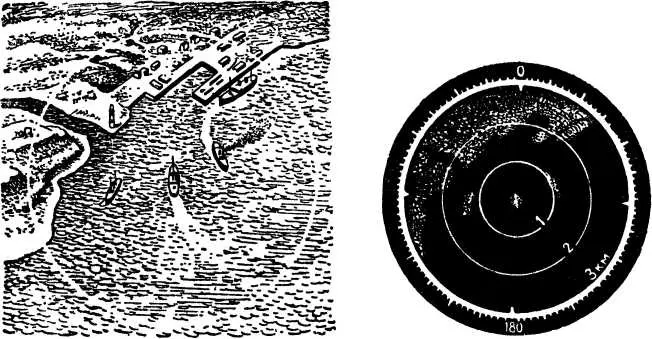

Местность и ее изображение на экране локатора.

Вот радиолокатор отправляет в пространство радиосигнал. На экране мгновенно возникает большой зубец. Он показывает нулевую дальность до цели. Пока радиоэхо не вернулось, электронный луч продолжает рисовать горизонтальную линию.

Возвращение радиоэха отмечается на экране появлением другого зубца, меньшего размера. Промежуток между зубцами и есть расстояние до пойманной цели. На экране имеется масштабная линейка, с помощью которой сразу определяют, как далеко находится цель.

Как мы уже знаем, радиолокатор дает сотни сигналов в секунду; столько же раз возникают на экране зубцы. Но человеческому глазу они кажутся непрерывно светящимися.

А то еще имеются экраны кругового обзора. Тут электронный луч рисует тысячи разбегающихся от центра линий. На экране вспыхивает множество ярких «зайчиков» в тех направлениях, по которым вернулось отраженное целью радиоэхо. Вместе эти «зайчики» дают характерную, понятную только специалисту радиолокации — радиометристу — картину окружающего судно пространства. По расстояниям от центра, по величине, форме и характеру движения «зайчиков» радиометрист определяет, что и где мелькает перед ним, — возвышается ли огромная скала, идет ли какое-либо судно или резвится в море дельфин. Вот как электронно-лучевая трубка делает радиолокатор проницательным глазом судна.
