Внутри передающего механизма имеется сосуд, разделенный подвижной горизонтальной перегородкой на две части. Верхняя часть сосуда соединена с забортной водой статической трубкой, а нижняя — трубкой полного давления. Когда судно неподвижно, давление воды в обеих частях сосуда одинаково и перегородка стоит на месте. Но вот судно начинает двигаться, и равновесие давлений нарушается. Давление в нижней части становится больше, отчего перегородка поднимается кверху.

Это движение перегородки с помощью электромеханического устройства и передается стрелкам приборов.

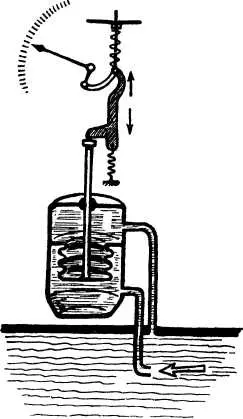

Схема работы гидравлического лага.

У гидравлического лага один серьезный недостаток: это сложность его устройства. А представьте себе, что лаг испортился, перестал давать показания скорости и пройденного пути. Как тут быть? Неужели штурман лишается возможности вести прокладку пути судна? Нет, ему на выручку приходит особый прибор, висящий в командной рубке. Это счетчик оборотов вала двигателя судна.

Зная число оборотов вала (а значит, и винта), можно по специальной таблице определить скорость хода судна. Это скорость не совсем точная, но зато штурман может продолжать свою работу.

В рулевой рубке электрохода много разных приборов связи. Это телефонные аппараты и всевозможные звуковые и световые электросигнальные приборы. Они связывают командную рубку электрохода со многими помещениями судна.

Вот, например, пожарно-сигнальная станция. К ней отовсюду тянутся провода. Если в каком-либо помещении случился пожар, воздух от нагрева начинает расширяться и давить на упругую пластинку установленного там прибора-извещателя. Пластинка замыкает ток в приборе, и на сигнальной станции сразу же вспыхивает красная лампочка.

Так сразу узнают, где возник пожар. Все приборы, находящиеся в командной рубке, очень облегчают работу капитана и его помощников. Они позволяют судну совершать дальние океанские рейсы с такой же уверенностью, как если бы оно плавало вдоль берега в хорошо изученном районе. Но этого мало: электроходу надо держать связь с другими кораблями и с портами. Значит, ему надо как-то передавать и принимать сигналы.

Раньше «языком» судна были сигнальные флаги — днем и мигающая лампочка, передающая сигналы азбукой Морзе, — ночью, да еще свисток, колокол и сирена. А «ушами» — глаза и слух вахтенных. Конечно, пользоваться такими «средствами» можно только на близком расстоянии.

Теперь «язык» и «уши» у теплоходов действуют как на близком, так и на далеком расстоянии.

Для связи на дальнем расстоянии служит радио.

В радиорубке, на «солнечной» палубе, стоят мощные приемники и передатчики. При их помощи с электрохода можно разговаривать на расстоянии многих тысяч миль.

Благодаря радио советские моряки не чувствуют себя оторванными от Родины, где бы они ни находились.

Радио является и замечательным помощником штурмана в его работе по вождению судна. Издавна мореплаватели определяли свое местоположение в море на глаз, по солнцу или звездам. Потом, кроме компаса, появился секстан. Это прибор, позволяющий определять высоту солнца или какой-либо звезды над горизонтом. Зная эту высоту и — по хронометру — точное время наблюдения, не трудно при помощи особых таблиц найти местоположение судна в море.

Секстан.

Но для работы с секстаном нужно чистое небо. А как можно установить местоположение судна, если туман или тучи? При таких условиях плавания на помощь штурману приходит радио.

Электромагнитные волны, излучаемые береговыми радиостанциями и улавливаемые судовой станцией, могут в любое ненастье и на большом расстоянии успешно заменять свет берегового маяка. Для этого на судне имеется специальный аппарат — радиопеленгатор. По сигналам двух береговых радиостанций, расположение которых известно на карте, радиопеленгатором легко определяют местоположение корабля. Здесь большую роль играет антенна радиопеленгатора, принимающая радиоволны в строго определенном направлении. Антенна радиопеленгатора имеет форму круглой рамки, вращающейся вокруг вертикальной оси.

Когда штурман настроит приемник на выбранную им станцию, он поворачивает рамку до тех пор, пока слышимость этой станции не станет очень плохой. Это означает, что плоскость рамки перпендикулярна направлению приходящих от береговой станции радиоволн. Тогда по особой шкале определяют направление на эту станцию или, как говорят, отсчитывают пеленг. Точно таким же образом отсчитывают пеленг и на другую береговую радиостанцию. Проведя на морской карте эти пеленги, штурман в точке их пересечения как раз и найдет местонахождение судна.
