Но в XIV веке итальянец Джойя усовершенствовал его. Он насадил магнитную стрелку на вертикальную ось — шпильку — и прикрепил ее к черному бумажному кругу, названному картушкой.

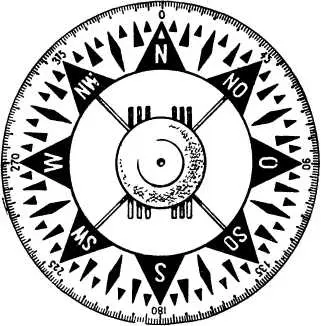

Картушка компаса.

Картушка была разделена по окружности на 16 равных делений — румбов. Все это устройство Джойя поместил в сухую круглую коробку — «котелок». С тех пор магнитный компас претерпел немало усовершенствований. Но и теперь он еще похож на компас Джойи. «Котелок» уже не сухой, а заполнен смесью спирта и воды. Он свободно подвешивается в нактоузе на двух шарнирных осях. Оси сделаны так хитроумно, что, как бы ни качало судно на море, «котелок» всегда будет в горизонтальном положении, но разворачиваться в стороны не может. На нем изнутри нанесена курсовая черта, которая точно согласована с направлением носа судна.

Котелок сверху закрыт стеклом, а внизу находится вертикальная шпилька, на которую насажена картушка со сферическим поплавком в середине. Снизу к картушке прикреплены магнитные стрелки. Вот они-то и разворачивают плавающую картушку так, что она всегда смотрит на север своим нулевым делением, обозначенным буквой «N». По окружности картушки нанесены равные деления — 360 градусов. И основные румбы обозначены буквами стран света.

Величина угла между неподвижной курсовой чертой и делением картушки показывает нам курс электрохода. Достаточно только посмотреть, какое деление картушки встало против черты.

Вот вахтенный помощник капитана командует рулевому: «Курс сорок пять градусов!» «Есть, курс сорок пять!» — следует ответ. И через некоторое время рулевой докладывает: «На румбе — сорок пять!» Это означает, что курсовая черта компаса установилась против деления 45 и судно идет точно на норд-ост.

Теперь только старайся удержать черту против этого места на картушке. А это нелегкое дело. Судно иногда рыскает. Но случалось и еще хуже: судно совсем сбивалось с курса. Здесь уже волны, ветер и течения были ни при чем: людей обманывал сам компас. Это происходило в тех случаях, когда рядом с ним находились стальные части корпуса или проходил электрический ток. Правильные показания компаса нарушают и так называемые магнитные бури. От неточности компаса надо ждать всякой беды: можно и на мель сесть, и на прибрежные скалы наскочить.

В 1862 году у берегов Ирландии, только из-за неправильности показаний магнитного компаса, один за другим погибли два больших океанских парохода. Несколько сот людей, груз и пароходы погубило отклонение стрелок маленького прибора.

Такое отклонение стрелок компаса от направления магнитного меридиана называется девиацией. Борьба с девиацией — очень важное дело в мореплавании.

Но полностью уничтожить девиацию моряки не в состоянии.

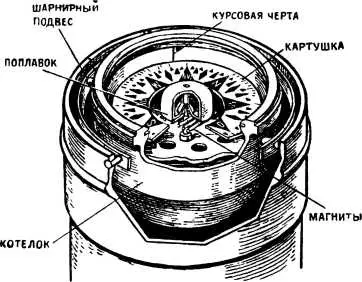

Устройство корабельного магнитного компаса.

И вот придумали такой компас, который не боится соседства стали и электрического тока. Это электромеханический компас, или, как его называют, гирокомпас. По устройству он очень похож на уже знакомый вам гироскопический успокоитель качки. Главная часть гирокомпаса — тоже массивный диск, но, конечно, гораздо меньше по размерам. Точно так же ось вращающегося волчка-диска при любом отклонении всегда, как и «ванька-встанька», стремится к одному и тому же положению — в плоскости географического меридиана.

Гирокомпас дает судну истинный курс. Он не нуждается в поправках, которые приходится вводить в показания магнитного компаса на девиацию и на разницу в направлениях магнитного и географического меридианов.

А разница эта большая. Представьте себе, что человек все время направляется прямо в ту сторону, куда указывает темный конец стрелки простого магнитного компаса. Идет он на север, но никогда не попадет на Северный полюс. Оказывается, компас приведет его на северную оконечность Канады, к острову Принца Уэльского. Именно здесь находится магнитный полюс. И, как видите, отсюда далеко до Северного полюса географического.

Сам гирокомпас установлен во внутренних помещениях судна. А его показания автоматически передаются по проводам компасам-репитерам. Такие компасы установлены в рулевой и штурманской рубках и других местах.

Репитеры точно повторяют показания гирокомпаса и уже не подводят моряков.
