Очень часто приходится опиливать дугообразные поверхности (отверстия, круги). Выпуклые дуги обрабатываем в два приёма: сначала грубым напильником поперек (рис. 3 а ), а затем выравниваем продольной опиловкой (рис. 3 Ь ).

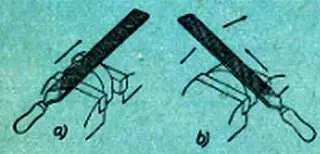

Рис. 3. Опиловка выпуклых дуг:

a) грубая обработка; b) отделка.

Продольная опиловка выпуклых дуг тоже дело сложное: ведь напильником надо одновременно проделывать возвратно-поступательное движение и как бы прокатывать напильник вдоль дуги. Обработку выпуклых дуг производим плоскими напильниками. Для опиловки вогнутых дуг и отверстий пользуемся полукруглыми или круглыми напильниками. Продольная опиловка здесь невозможна, потому что грубую опиловку выполняем поперечными движениями (см. рис. 4 а ), а отделку — продольными, но напильник при этом следует держать как для поперчного движения (стрелка на рис. 4 Ь это хорошо показывает).

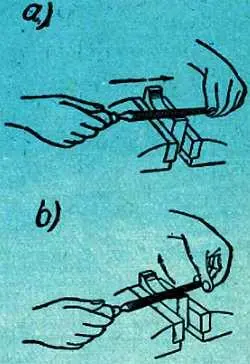

Рис. 4. Опиловка вогнутых дуг:

a) грубая; b) точная

С напильниками надо обходиться бережно. Им нельзя стучать, нельзя его ронять, так как напильники делаются из очень хрупкого металла; и обязательно надо следить за тем, чтобы на напильнике не оставались капельки воды и он не покрылся ржавчиной. Напильник должен быть чистым. После каждого пользования его нужно вычистить куском мягкого металла (листового алюминия или латуни), а лучше всего прочистить специальной металлической щеткой; щетка показана на рис. 5.

Рис. 5. Так следует чистить напильник металлической щеткой.

После работы по дереву необходимо напильник предварительно положить в горячую воду и только потом хорошенько очистить.

Бархатные напильники требуют специального ухода. Их мелкие зубья засоряются опилками металла, который оттуда трудно удалить. Поэтому перед опиловкой металлов, особенно мягких (алюминий, олово) инструмент нужно обязательно натереть мелом. Тогда напильник легко очистится от металлических загрязнений.

При работе с напильником следует быть внимательным и острожным. Опиловка — простая, но трудоемкая операция. Во многих мастерских для этой цели пользуются специальными машинами, в тисках которых зажимают напильники. Однако машина не может заменить человека, особенно при отделке сложных по форме деталей. Поэтому каждый должен уметь пользоваться напильником.

Что общего, спросите вы, между нарисованным в верхней части страницы мотоциклом и рисунками внизу? Присмотритесь внимательнее: некоторые части мотоцикла и некоторые предметы, нарисованные в цветных квадратиках, имеют одинаковые названия. Какие?

Напишите нам об этом и напишите также, каким рисункам с цифрами соответствуют буквы, обозначающие части мотоцикла.

Пишите нам по адресу: Польша, Варшава, абонементный ящик, 484. Редакция журнала «Горизонты техники для детей».

Ответы присылайте на отдельном тетрадном листе с приклеенным конкурсным талоном. На конверте допишите: «Техническая загадка».

* * *

Ответ на вопрос на стр. 233

Основными составляющими жиров являются глицерин и жирная кислота. На воздухе они окисляются, причем процесс окисления проходит быстрее, если жир к тому же подвергается действию солнечных лучей. Окислы имеют неприятный запах и горчат.
