Для изготовления нашей музыкальной шкатулки понадобятся следующие материалы:

- дощечка или фанера размерами 10х120х150 мм и вторая дощечка размерами 5х30х240 мм;

- деревянный брусок размерами 30х30х120 мм;

- деревянный брусок (из него выточим барабан-валик диаметром 80 мм и длиной 100);

- стальной лист размерами 1,5х10х 160 мм;

- стальная проволока диаметром 3 мм и длиной 200 мм;

- шурупы для дерева длиной 10 мм (2 шт.) и длиной 50 мм (3 шт.);

- длинные(20 мм) и тонкие гвозди. Их нужно столько, сколько звуков в мелодии. В нашем случае 33;

- пружина от старого будильника размерами 0,2х5х250 мм.

Все размеры строго соответствуют проверенной нами модели.

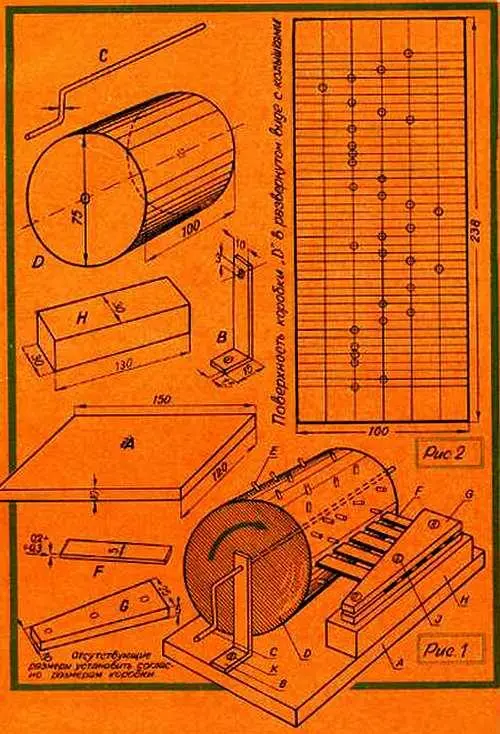

Работу начнем с изготовления основания « А » (рис. 1).

Основание может быть деревянное или фанерное. В деревянном валике-барабане « D » (диаметр его 80 мм) просверливаем точно по оси отверстие диаметром 3 мм, а поверхность барабана спиливаем напильником и выравниваем наждачной бумагой. Диаметр барабана должен составлять 75 мм.

Кусок пружины разрезаем на пять50-миллиметровых кусочков. Полученные пружинки « F »будут издавать звуки. Пружинки следует зажать двумя дощечками, вырезанными в форме трапеции, длины сторон которой равны соответственна 10 мм, 25 мм и120 мм. На дощечки кладем еще одну прокладку « Н » из деревянного бруска тоже в виде трапеции только больших размеров. Все эти части, то есть пружинки « F », дощечки « G » и прокладку « Н » прикрепляем шурупами к основанию « А ». Перед тем, как полностью затянуть шурупы, следует настроить музыкальную шкатулку, смещая пружинки « F » влево и вправо.

Через отверстие в барабане протягиваем проволоку « С », изогнутую в виде кривошипа. Кривошип « С » должен входить в барабан с трудом.

Барабан с кривошипом устанавливаем на двух опорах « В », прикрепленных шурупами к основанию « А ».

В барабан « D » вбиваем колышки « Е »(гвоздики) по схеме, приведенное на рис. 2.

Наша схема представляет собой запись старинного боевого сигнала, который еще до сих пор исполняет горнист, стоящий на башне Мариацкого костела в Кракове, старой столице Польши. Горнист исполняет эту мелодию 24 раза в сутки, то есть каждый час, а по радио этот сигнал передается для проверки времени в 12 часов дня, подобно московским курантам, звон которых передается в полночь.

Колышки « Е », поочередно задевая пружинки « F », при вращении барабана издают звуки старинной мелодии.

Инженер И.Б.

В прошлый раз мы обещали вам, ребята, рассказать, немного подробнее об опиловке.

Приступая к опиловке, надо сначала выбрать соответствующей формы напильник, учитывая форму требуемой поверхности и гладкость изделия.

Итак, для грубой обработки возьмем обдирочный напильник, а для точной — шлифовальный напильник.

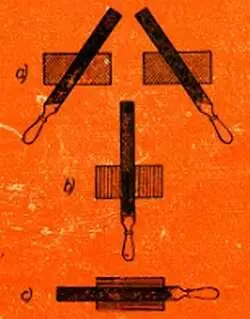

При опиловке плоских поверхностей пользуемся плоскими напильниками. Это, пожалуй, самый трудоемкий процесс в нашей работе. Поверхность плоской детали можно опиливать вдоль, поперек или наперекос влево и затем вправо, как это показано на рис. 1.

Рис. 1. Опиловка плоскостей

a) неровная поверхность; b) ровная поверхность; с)продольная опиловка

Легче всего обрабатывать деталь попеременно то влево, то вправо, то наперекос, так как в этом случае легко удается сохранить плоскостность поверхности.

Рис. 2. Пронерка плоскостности поверхности:

a)неровная поверхность; b)ровная поверхность.

Такой приём используем при грубой опиловке, когда при каждом движении напильником снимается значительный слой материала.

Для отделочной работы пользуемся способом продольной опиловки. Реже всего применяется поперечная опиловка, при которой легче «закруглить» плоскую поверхность.

На практике вы, наверное, убедились, как трудно бывает опиливать плоские поверхности. Обрабатываемое изделие следует постоянно проверять каким-либо плоским и гладким предметом.
