4. Диаграмма состояния объекта. Диаграмма состояния объекта (Object State Schemantic)позволяет документировать тот или иной процесс с точки зрения изменения состояния объекта. В происходящих процессах могут произойти два типа изменения объекта: объект может поменять свое состояние или класс. Между этими двумя видами изменений по сути не существует принципиальной разницы: объекты, относящиеся к определенному классу K в начальном состоянии в течение процесса могут просто перейти к его дочернему или просто родственному классу. Например, полученная в процессе нагревания теплая вода, уже относится не к классу ВОДА, а к его дочернему классу ТЕПЛАЯ ВОДА. Однако при формальном описании процесса, во избежание путаницы, целесообразно разделять оба вида изменений, и для такого разделения используется обозначения следующего вида: " класс:состояние". Например теплая вода будет описываться следующим образом: "вода:теплая", холодная – "вода:холодная" и так далее. Таким образом, диаграммы состояния в IDEF5 наглядно представляют изменения состояния или класса объекта в течение всего хода процесса. Пример такой диаграммы приведен на рис.1.3.13.

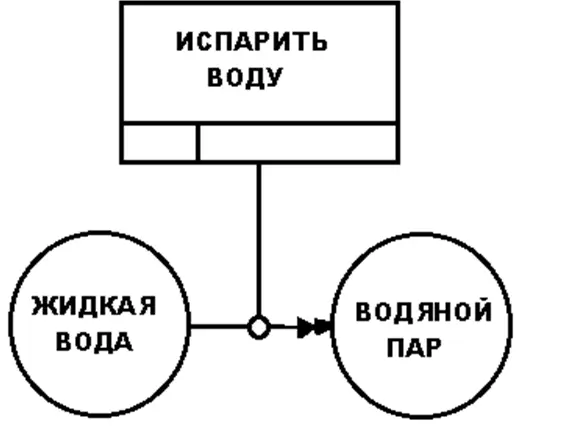

Рис. 1.3.13. Пример диаграммы состояния

Заключение

Суммируя вышеизложенное, еще раз отметим, что строение и свойства любой системы могут быть эффективно исследованы и задокументированы при помощи следующих средств: словаря терминов, используемых при описании характеристик объектов и процессов, имеющих отношение к рассматриваемой системе, точных и однозначных определений всех терминов этого словаря и классификации логических взаимосвязей между этими терминами.

Набор этих средств, по сути, и является онтологией системы, а стандарт IDEF5 предоставляет структурированную методологию, с помощью которой можно наглядно и эффективно разрабатывать, поддерживать и изучать эту онтологию.

Многие пользователи считают функционально-стоимостной анализ (ФСА) достаточно сложным для понимания. Возможно это связано с тем, что существует слишком мало информации, объясняющей, что же он собственно из себя представляет. Целью данной статьи является раскрытие сущности функционально-стоимостного анализа, простоты его применения, а также исключение элемента загадочности, связанного с ним.

Функционально-стоимостной анализ позволяет выполнить следующие виды работ:

• определение и проведение общего анализа себестоимости бизнес- процессов на предприятии (маркетинг, производство продукции и оказание услуг, сбыт, менеджмент качества, техническое и гарантийное обслуживание и др.);

• проведение функционального анализа, связанного с установлением и обоснованием выполняемых структурными подразделениями предприятий функций с целью обеспечения выпуска высокого качества продукции и оказания услуг;

• определение и анализ основных, дополнительных и ненужных функциональных затрат;

• сравнительный анализ альтернативных вариантов снижения затрат в производстве, сбыте и управлении за счет упорядочения функций структурных подразделений предприятия;

• анализ интегрированного улучшения результатов деятельности предприятия.

В настоящее время метод ФСА стал всеобъемлющим инструментом оценки систем, процессов и концепций.

Функционально-стоимостной анализ (ФСА, Activity Based Costing, АВС) – метод определения стоимости и других характеристик изделий, услуг и потребителей, использующих в качестве основы функции и ресурсы, задействованные в производстве, маркетинге, продаже, доставке, технической поддержке, оказании услуг, обслуживании клиентов, а также обеспечении качества.

Метод ФСА разработан как "операционно-ориентированная" альтернатива традиционным финансовым подходам. В частности, в отличие от традиционных финансовых подходов метод ФСА:

• предоставляет информацию в форме, понятной для персонала предприятия, непосредственно участвующего в бизнес-процессе;

• распределяет накладные расходы в соответствии с детальным просчетом использования ресурсов, подробным представлением о процессах и их влиянием на себестоимость, а не на основании прямых затрат или учета полного объема выпускаемой продукции.

ФСА-метод – один из методов, позволяющий указать на возможные пути улучшения стоимостных показателей. Цель создания ФСA-модели для совершенствования деятельности предприятий – достичь улучшений в работе предприятий по показателям стоимости, трудоемкости и производительности. Проведение расчетов по ФСА-модели позволяет получить большой объем ФСА-информации для принятия решения.
