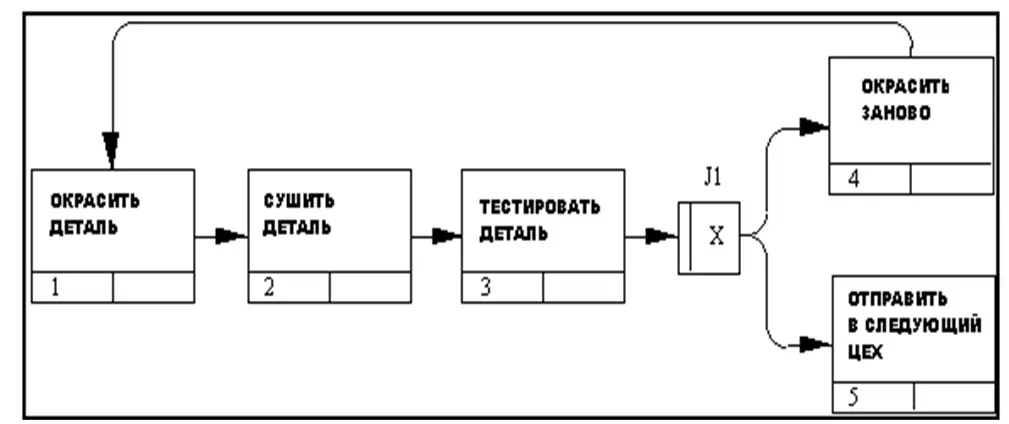

Рис. 1.3.8. Пример PFDD диаграммы

На рис. 1.3.8 изображена диаграмма PFDD, являющаяся графическим отображение сценария обработки детали. Прямоугольники на диаграмме PFDD называются функциональными элементамиили элементами поведения (Unit of Behavior, UOB) и обозначают событие, стадию процесса или принятие решения. Каждый UOB имеет свое имя, отображаемое в глагольном наклонении и уникальный номер. Стрелки или линииявляются отображением перемещения детали между UOB-блоками в ходе процесса. Линии бывают следующих видов:

– Старшая (Precedence) – сплошная линия, связывающая UOB. Рисуется слева направо или сверху вниз.

– Отношения (Relational Link) – пунктирная линия, использующаяся для изображения связей между UOB

– Потоки объектов (Object Flow) – стрелка с двумя наконечниками используется для описания того факта, что объект (деталь) используется в двух или более единицах работы, например, когда объект порождается в одной работе и используется в другой.

Объект, обозначенный J1 – называется перекрестком(Junction). Перекрестки используются для отображения логики взаимодействия стрелок (потоков) при слиянии и разветвлении или для отображения множества событий, которые могут или должны быть завершены перед началом следующей работы.

Различают перекрестки для слияния (Fan-in Junction) и разветвления (Fan-out Junction) стрелок. Перекресток не может использоваться одновременно для слияния и для разветвления. При внесении перекрестка в диаграмму необходимо указать тип перекрестка. Классификация возможных типов перекрестков приведена в таблице 1.3.1

Все перекрестки в PFDD диаграмме нумеруются, каждый номер имеет префикс "J".

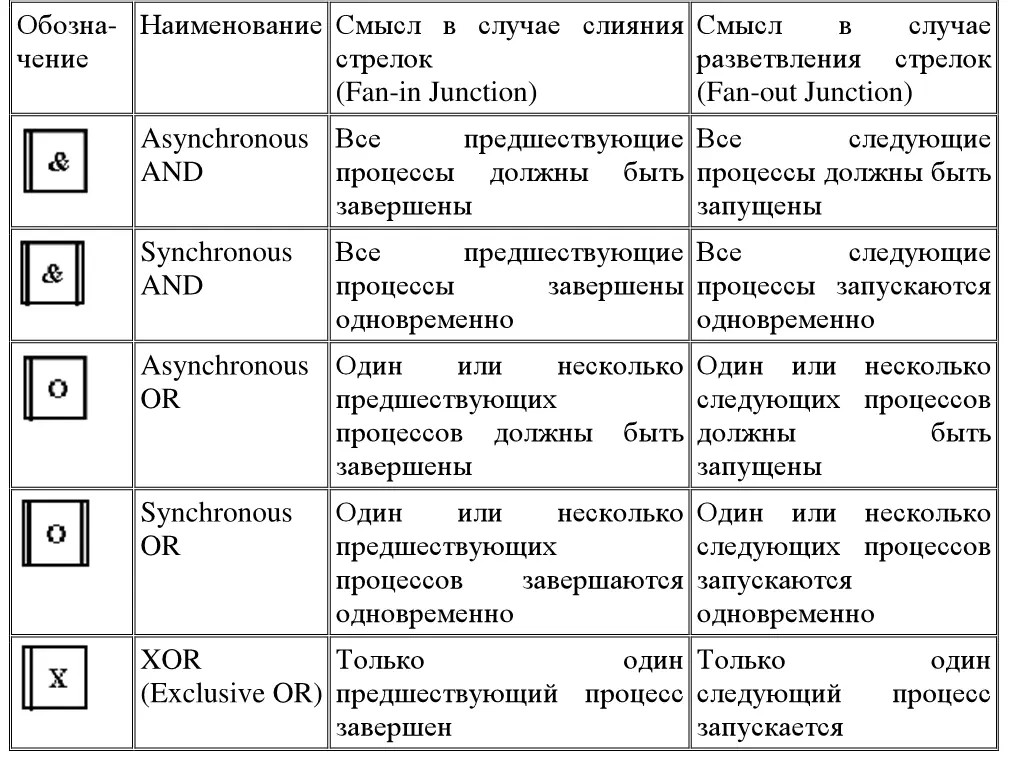

Таблица 3.1.1. Классификация возможных типов перекрестков

Сценарий, отображаемый на диаграмме, можно описать в следующем виде:

Деталь поступает в окрасочный цех, подготовленной к окраске. В процессе окраски наносится один слой эмали при высокой температуре. После этого, производится сушка детали, после которой начинается этап проверки качества нанесенного слоя. Если тест подтверждает недостаточное качество нанесенного слоя (недостаточную толщину, неоднородность и т.д.), то деталь заново пропускается через цех окраски. Если деталь успешно проходит контроль качества, то она отправляется в следующий цех для дальнейшей обработки.

Если диаграммы PFDD технологический процесс "С точки зрения наблюдателя", то другой класс диаграмм IDEF3 OSTN позволяет рассматривать тот же самый процесс "С точки зрения объекта". На рис. 1.3.9 представлено отображение процесса окраски с точки зрения OSTN диаграммы. Состояния объекта(в нашем случае детали) и Изменение состоянияявляются ключевыми понятиями OSTN диаграммы. Состояния объекта отображаются окружностями, а их изменения направленными линиями. Каждая линия имеет ссылку на соответствующий функциональный блок UOB, в результате которого произошло отображаемое ей изменение состояния объекта.

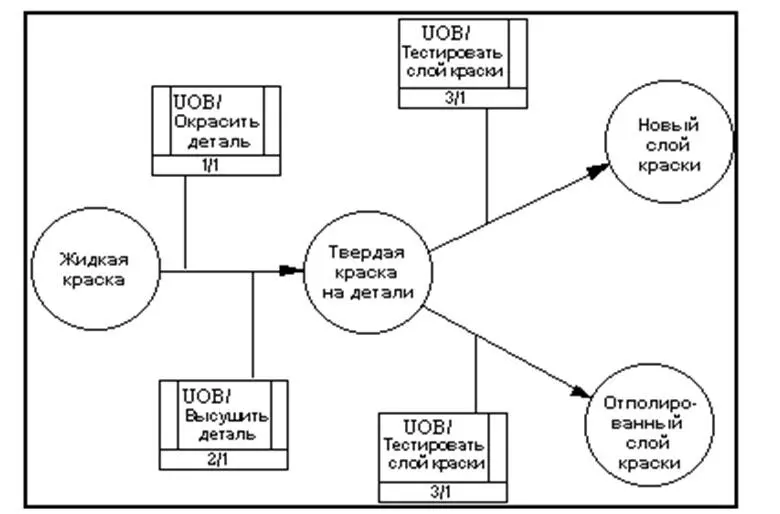

Рис. 1.3.9. Пример OSTN диаграммы

Исторически, понятие онтологии появилось в одной из ветвей философии, называемой метафизикой, которая изучает устройство реального мира. Основной характерной чертой онтологического анализа является, в частности, разделение реального мира на составляющие и классы объектов (at its joints) и определение их онтологий, или же совокупности фундаментальных свойств, которые определяют их изменения и поведение. Таким образом, естественная наука представляет собой типичный пример онтологического исследования. Например, атомная физика классифицирует и изучает свойства наиболее фундаментальных объектов реального мира, таких как элементарные частицы, а биология, в свою очередь, описывает характерные свойства живых организмов, населяющих планету.

Однако фундаментальные и естественные науки не обладают достаточным инструментарием для того, чтобы полностью охватить область, представляющую интерес для онтологического исследования. Например, существует большое количество сложных формаций или систем, созданных и поддерживаемых человеком, таких как производственные фабрики, военные базы, коммерческие предприятия и т.д. Эти формации представляют собой совокупность взаимосвязанных между собой объектов и процессов, в которых эти объекты тем или иным образом участвуют. Онтологическое исследование подобных сложных систем позволяет накопить ценную информацию об их работе, результаты анализа которой будут иметь решающее мнение при проведении процесса реорганизации существующих и построении новых систем.
