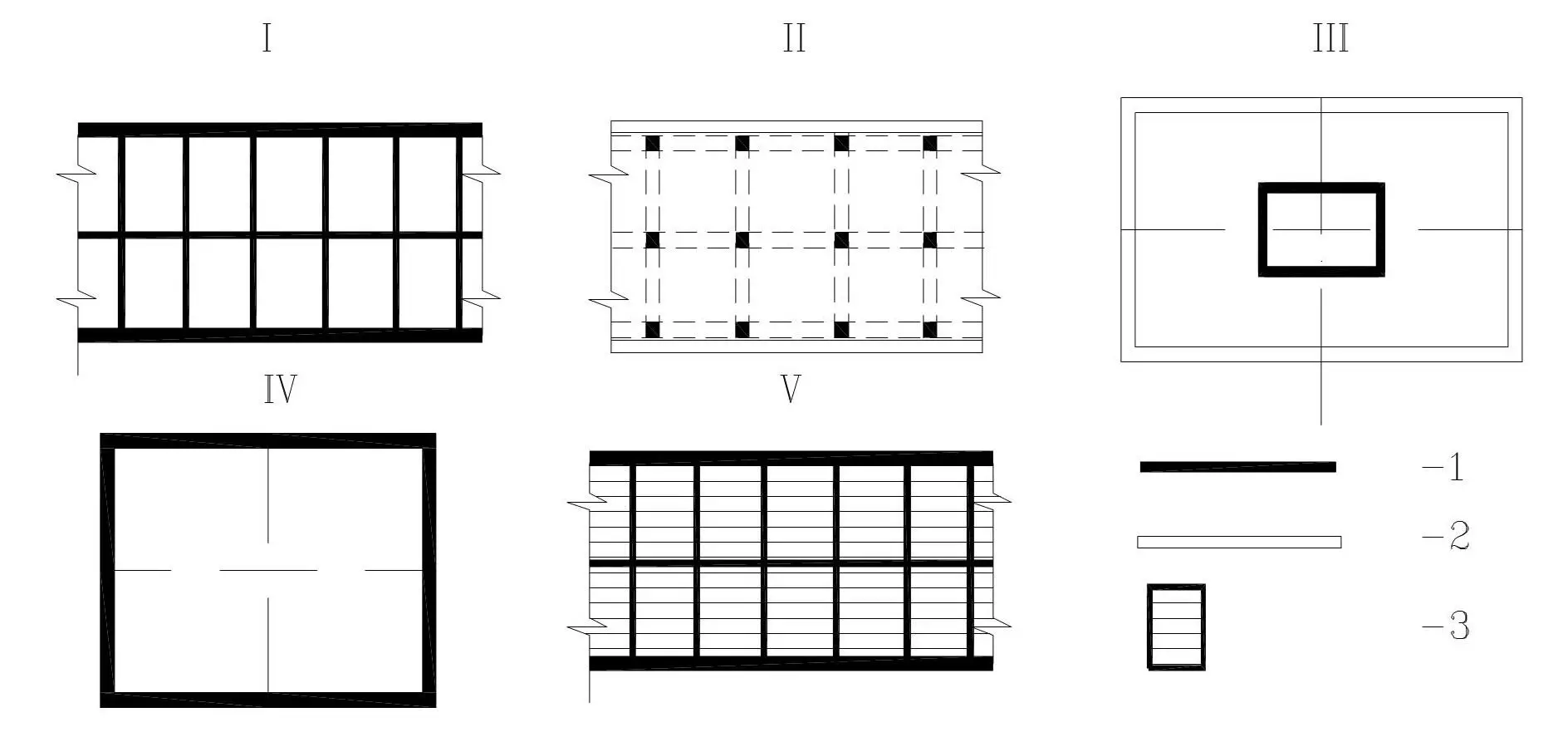

I – стеновая; II – каркасная; III – ствольная; IV – оболочковая; V – объемноблочная; 1 – несущая конструкция; 2 – ненесущая конструкция; 3 – несущий объемный блок.

Рисунок 6.1 – Основные конструктивные системы гражданских зданий

Выбор типа вертикальных несущих конструкций и характера распределения горизонтальных нагрузок и воздействий между ними является одним из основных вопросов при компоновке конструктивных систем. Он также оказывает влияние на планировочное решение, архитектурную композицию и экономичность проекта.

Помимо основных типообразующих признаков конструктивной системы, которыми являются вертикальные несущие элементы, существуют дополнительные классификационные признаки внутри каждой из конструктивных систем. Ими служат признаки размещения вертикальных несущих конструкций в здании и расстояния между ними. Так, например, в зависимости от расположения несущих стен в бескаркасном здании различают перекрестно-стеновой и продольно-стеновой варианты конструктивной системы (рисунок 6.2).

1. Схема с перекрестным расположением внутренних стен при малом шаге поперечных стен. Ей присущи малые размеры (до 20 м 2) конструктивно-планировочных ячеек, что исключает свободу планировочных решений.

2. Схема с чередующимися размерами (большим и малым) шага поперечных несущих стен и отдельными продольными стенами жесткости. Эту схему принято называть схемой со смешанным шагом. Эта схема в некоторой мере позволяет исключать планировочные недостатки предыдущей схемы.

3. Схема с редко расположенными поперечными несущими стенами и отдельными продольными стенами жесткости (с большим шагом поперечных стен). Она позволяет сокращать номенклатуру сборных изделий. Обладает также преимуществом в построении планировочного пространства.

4. Схема с продольными наружными и внутренними несущими стенами и редко расположенными поперечными стенами – диафрагмами жесткости.

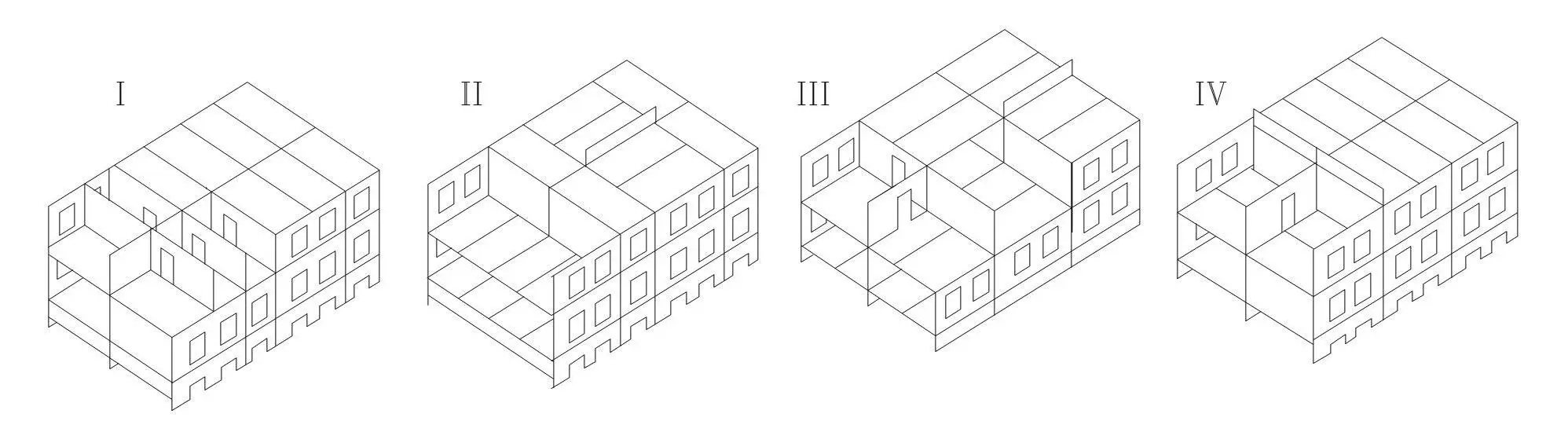

I – перекрестно-стеновая с малым шагом; II – поперечно-стеновая со смешанным шагом; III – поперечно-стеновая с большим шагом; IV – продольностеновая.

Рисунок 6.2 – Варианты бескаркасной конструктивной системы

Понятие – строительная система – является комплексной характеристикой конструктивного решения здания по признакам материала и технологии возведения его несущих конструкций. Различают четыре группы конструкционных материалов – камень (включая кирпич), бетон, металл и дерево и два основных технологических метода возведения – традиционный и индустриальный. Например, для кирпичных зданий традиционна технология ручной кладки несущих стен, а для деревянных – применение рубленых бревенчатых стен. Наиболее распространенным является использование одной строительной системы при возведении здания. Такие строительные системы называют основными. Схема их классификации дана на рисунке 7.1.

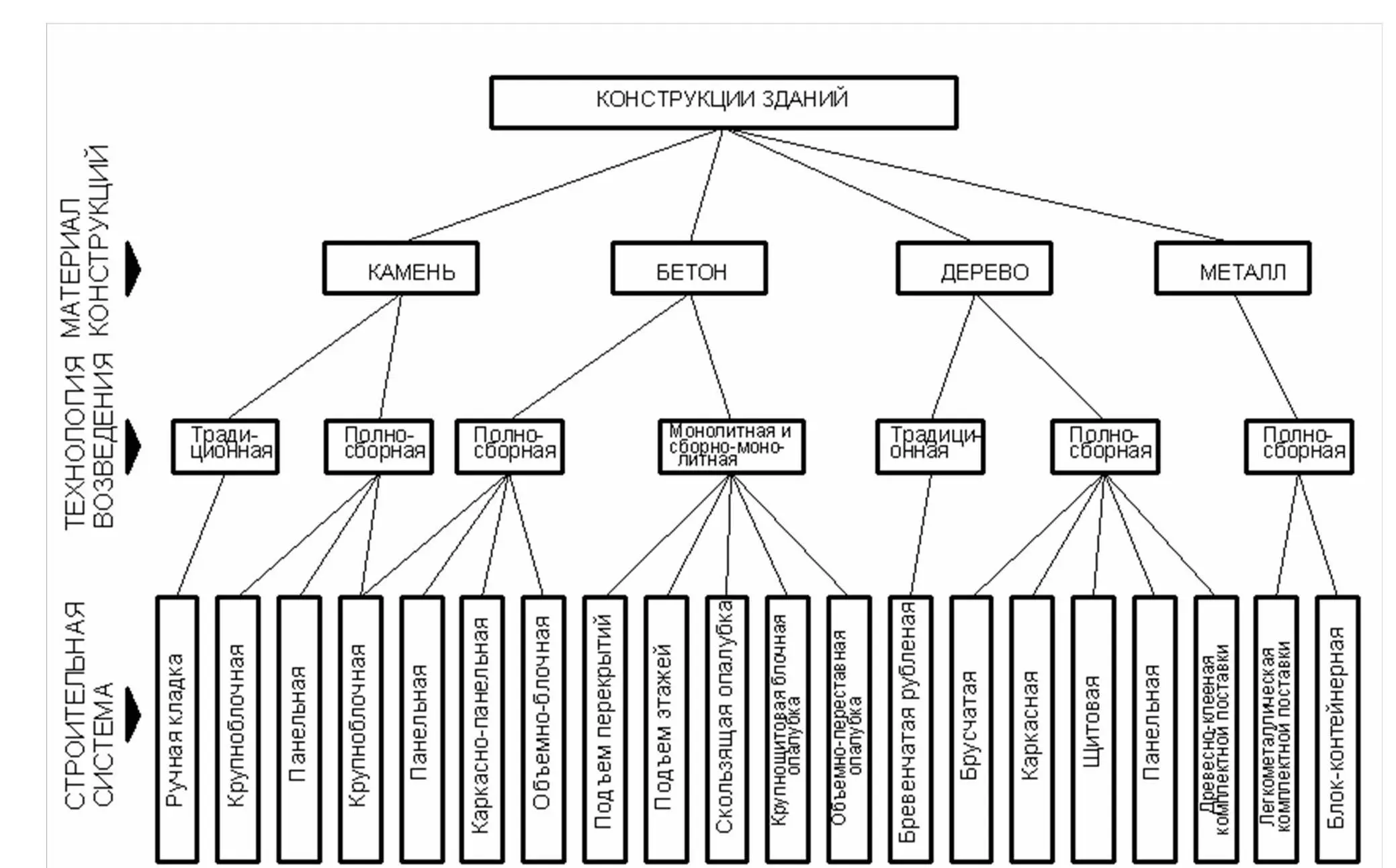

Рисунок 7.1 – Классификация основных строительных систем

Здания имеют следующие строительные системы:

Система с несущими стенами из кирпича и керамических блоков. Она основана на возведении стен в технике ручной кладки и применяется для зданий различной этажности в пределах до 16 этажей.

Крупноблочная строительная система. Применяется в строительстве зданий высотой до 16 этажей. Установка крупных блоков осуществляется по основному принципу возведения каменных стен – горизонтальными рядами на растворе с взаимной перевязкой блоков.

Панельная система. Применяется для строительства зданий высотой до 30 этажей в обычных условиях и до 12 этажей в сейсмических условиях. Панели несущих стен выполняются высотой в этаж и протяженностью на 1 – 2 конструктивно-планировочных шага при массе элементов до 8 – 10 тонн.

Каркасно-панельная система с несущим железобетонным каркасом и наружными стенами из легкобетонных панелей. Применяется для строительства зданий высотой до 30 этажей.

Объемно-блочная система. Предусматривает строительство зданий из крупных объёмно-пространственных железобетонных блоков, содержащих в себе жилую комнату или другой фрагмент здания.
