Зальная система строится на подчинении относительно небольшого числа подсобных помещений главному зальному, которое определяет функциональное назначение здания в целом. Наиболее распространена зальная система в проектировании зрелищных, спортивных и торговых зданий – спортивный зал, крытый плавательный бассейн, кинотеатр, крытый рынок и др. Зальную систему применяют для зданий с одним или несколькими залами.

Атриумная система – с открытым или крытым двором, вокруг которого размещены основные помещения, связанные с ним непосредственно через открытые (галереи) или закрытые (боковые коридоры) коммуникационные помещения. Помимо традиционного использования в южном жилище она широко применяется в проектировании малоэтажных зданий с крупными залами – крытых рынках, музеях, выставках, а также в зданиях школ, многоэтажных гостиниц и административных зданиях. Преимущества системы при открытых дворах – тесная связь между необходимыми по технологической схеме открытыми и закрытыми пространствами.

Смешанная (комбинированная) система, включающая элементы различных систем, встречается преимущественно в многофункциональных зданиях.

Разработка объёмно-планировочного решения осуществляется на основе схемы функциональных процессов, происходящих в здании, при этом следует предусматривать наиболее удобные связи между помещениями и их минимальный объём.

Конструктивной структурой здания называют совокупность взаимосвязанных конструктивных элементов – фундаментов, стен, перекрытий, крыши и др., выполняющих в здании различные функции.

К конструктивным элементам зданий предъявляются следующие требования: прочность и устойчивость; функциональная целесообразность; долговечность и огнестойкость; архитектурная выразительность; удобство эксплуатации; технологичность; экономическая целесообразность.

Фундаменты – это часть зданий, расположенная ниже отметки дневной поверхности грунта. Их назначение – передача всех нагрузок от здания на основание.

Основными опорными элементами являются стены (наружные, внутренние), колонны, столбы, пилястры. Они несут нагрузки от вышерасположенных элементов, в том числе от перекрытий и элементов крыш.

Перекрытия представляют собой горизонтальные диски, разделяющие здания на этажи и обеспечивающие их пространственную жесткость.

Крыши являются ограждающими элементами зданий. Они предназначены для защиты зданий от снеговых и дождевых осадков, влажности наружного воздуха, солнечной радиации, химических примесей воздушной среды, активного и пассивного ветрового потока.

Лестницы, как средство вертикального сообщения между этажами, должны удовлетворять требованиям пропускной способности, пожарной безопасности, а также гарантировать малую утомляемость людей при подъеме.

Перегородки представляют собой внутренние вертикальные ограждения отдельных помещений в пределах зданий. Они подразделяются на межквартирные, межкомнатные, а также для санитарных узлов и кухонь.

Окна предназначены для освещения и инсоляции, а также для вентиляции и зрительной связи с внешней средой.

Двери обеспечивают связи между отдельными помещениями.

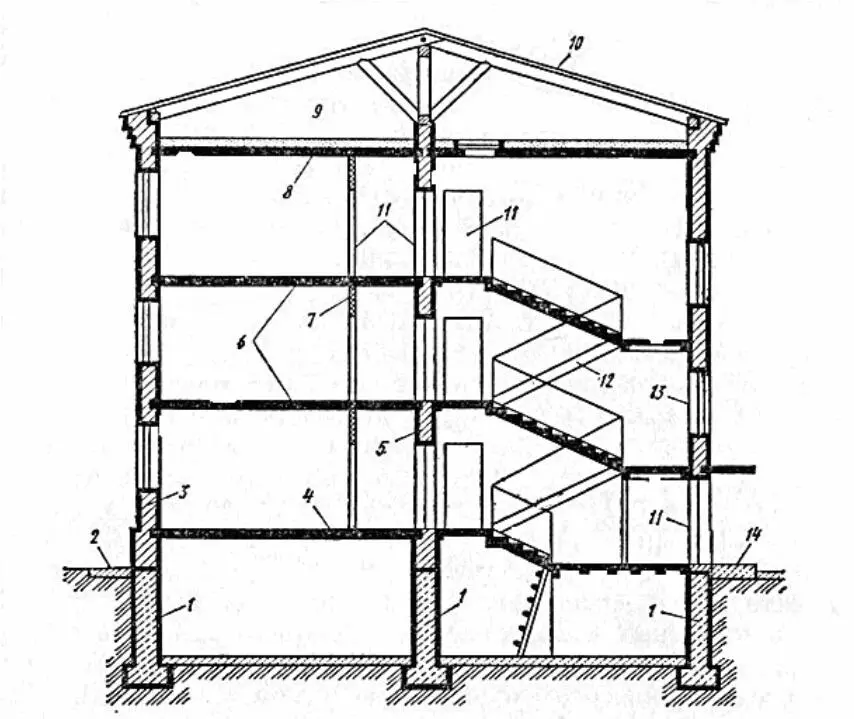

1 – фундаменты; 2 – отмостка; 3 – наружные стены; 4 – надподвальное перекрытие; 5 – внутрение стены; 6 – междуэтажные перекрытия; 7 – перегородка; 8 – чердачное перекрытие; 9 – чердак; 10 – крыша; 11 – двери; 12 – лестница; 13 – окна; 14 – крыльцо.

Рисунок 4.1—Поперечный разрез гражданского здания

Заводское изготовление конструкций и деталей может стать эффективным только при условии сведения к минимуму количества их типоразмеров, т.е. разнообразия видов и размеров каждого из них. При этом следует стремиться к сокращению типоразмеров элементов не только для одного вида здания, но и для зданий различного назначения.

Такое ограничение количества типоразмеров строительных деталей и приведение их в соответствие с основными параметрами зданий называется унификацией.

Благодаря такой взаимосвязи конструкции и детали приобретают очень важное свойство взаимозаменяемости, что дает возможность, не меняя проекта, заменять в случае необходимости одни конструкции другими. Это имеет особое значение при строительстве по одним и тем же проектам в районах, имеющих разную строительную базу, основанную на использовании местных строительных материалов.
