У коррелятора по сравнению с согласованными фильтрами значительно шире круг используемых сигналов. Кроме уже знакомых нам ЧМ и ФМ сигналов в приемнике с корреляционной обработкой можно применять, например, сигналы в виде отрезков случайных шумовых процессов. Создать согласованный фильтр для этого сигнала невозможно, а использовать его очень соблазнительно. Обнаружение такого радиолокатора — дело весьма трудное, так как его сигналы легко спутать с обычными шумами. Но даже если сигнал обнаружен, измерить его параметры почти невозможно.

В конечном итоге получается, что и у корреляторов, и у согласованных фильтров есть и свои достоинства, и свои недостатки. Решать, какую из схем радиолокационного приемника надо использовать, приходится в каждом конкретном случае отдельно, тщательно взвесив цели, поставленные перед будущей станцией, и возможности производства. В любом случае — используем ли мы коррелятор или согласованный фильтр — физический смысл обработки сигнала один и тот же. Мы просто сжимаем приходящий отраженный сигнал, чтобы повысить надежность его обнаружения и улучшить разрешающую способность станции.

Но у всякого реального полезного процесса есть и неприятные теневые стороны. И в нашем случае приходится учитывать побочные эффекты сжатия импульсных сигналов. Вот к ним-то мы и переходим.

Ну что же, казалось бы, все в порядке. Над уровнем шума сигнал мы подняли, сделали его коротким, так что местоположение цели теперь можно определить достаточно точно. В пору подписывать проект станции у начальства и передавать его разработчикам. Они превратят проект в рабочие чертежи и схемы, строители возведут станцию, монтажники соберут оборудование. Станцию опробуют и сдадут эксплуатационникам, которым предстоит обнаруживать и сопровождать цели. И все-таки остается еще масса нерешенных проблем, и одна из самых важных — проблема боковых лепестков.

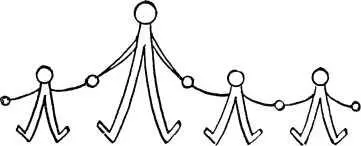

Дело в том, что при сжатии в согласованном фильтре и в корреляторе мы никогда не получаем одиночного сжатого сигнала. Где бы он ни появился, его всегда спереди и сзади сопровождают младшие братья — боковые лепестки. Иногда их еще называют остатками сжатого сигнала. Хотя они по величине меньше основного, но учитывать их влияние необходимо. Никакой пользы они не приносят, а вредны по двум причинам.

Во-первых, боковые лепестки увеличивают уровень шума вблизи сжатого сигнала. Если один из них случайно совпадает с шумовым выбросом, то их сумма может стать большой и такой лжесигнал можем принять за полезный — произойдет ложная тревога.

Во-вторых, даже если шум настолько слаб, что его влиянием можно пренебречь, то и тогда боковые лепестки могут исказить истинную картину расположения целей.

Уровень боковых лепестков пропорционален уровню полезного сжатого сигнала.

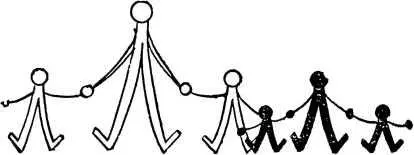

Увеличим полезный сигнал втрое — и боковой лепесток возрастет втрое. При уменьшении сигнала происходит то же самое. Предположим, что самый большой боковой лепесток в десять раз слабее сжатого сигнала и на антенну попадает два полезных сигнала от двух разных целей. Один из них, скажем второй, слабее другого тоже в десять раз. Тогда наибольший боковой лепесток первого сигнала и второй основной сжатый сигнал имеют одну и ту же величину. Попробуйте разобраться, кто есть кто! Вряд ли Вам это удастся. А если второй полезный сигнал еще слабее или шум не очень мал, то на экране появится такая неразборчивая картина, что второй полезный сигнал мы наверняка пропустим. Если мы знаем, что вторая цель наверняка должна быть, и поэтому пристально ищем отметку от нее, то тогда мы можем принять боковой лепесток первого сигнала за отметку от второй цели. Тем более, что боковой лепесток так же стабилен, как и полезный сигнал. Опять ошибка, так как вторая цель будет обнаружена не там, где она находится на самом деле.

Вот почему вредны боковые лепестки. Совершенно устранить их невозможно. Правда, придуманы методы частичного уменьшения величины боковых лепестков, но они весьма сложны и не всегда надежны. Приходится учитывать и то, что, пытаясь уменьшить боковые лепестки, мы можем исказить или уменьшить и основной, сжатый, полезный сигнал. Поэтому специалисты вынуждены мириться с присутствием этих вредных сигналов и следить лишь за тем, чтобы они не становились слишком большими.
