Итак, мы сформировали длинный сигнал с достаточно большой базой и излучили его в направлении цели. Сигнал, отразившись от нее, попадает на приемную антенну и далее в согласованный фильтр. Посмотрим, как происходит укорочение, или сжатие сигнала.

Идея этого сжатия довольно проста. Обратимся сначала к примеру. Представьте себе: к длинной лестнице института один за другим подходят три человека. Сначала пожилой и солидный профессор, слегка страдающий одышкой и берегущей свое сердце. Конечно, он не будет сломя голову бежать по лестнице, а пойдет степенно и неторопливо. Через пару минут приближается полный сил доцент, в последнем приступе молодости [17] По данным работы Ильфа И. и Петрова Е. «Золотой теленок», это соответствует возрасту 38 лет. с портфелем, надежно удостоверяющим его прочное служебное положение. Ему вполне по силам быстро одолеть эту лестницу, но, оберегая свой авторитет, он сдерживает себя и поднимается не спеша, хотя и несколько быстрее профессора. Еще через две-три минуты к лестнице подбегает студент и, перепрыгивая через ступеньки, устремляется наверх. Если лестница достаточно длинная, то на какой-то ступеньке доцент догонит профессора, а их обоих догонит студент. Поскольку автор волен распоряжаться судьбами героев и всеми предметами в своей книге, то тут-то мы и срежем лестницу. Итак, до лестницы профессора и студента разделяло 400–500 метров, а пришли они одновременно. Длина процессии профессор — доцент — студент явно уменьшилась, так наши герои поднимались по лестнице с разной скоростью.

Теперь вернемся к сигналу, частота которого изменяется во время передачи. Мысленно разобьем его на три части и будем приближенно считать, что каждый из трех получившихся отрезков имеет свою собственную частоту. Теперь надо найти устройства, в которых скорость распространения сигналов с различными частотами была бы разной. Радиотехникам такие устройства известны. Это дисперсионные линии задержки. Линиями задержки их называют потому, что на прохождение таких схем сигналу требуется больше времени, чем на прохождение обычных проводников или участка безвоздушного пространства. Сигналы как бы задерживаются в этих элементах. А дисперсионными их называют потому, что сигналы с различными частотами задерживаются в них по-разному: одни побольше, другие поменьше. Именно это свойство мы и используем.

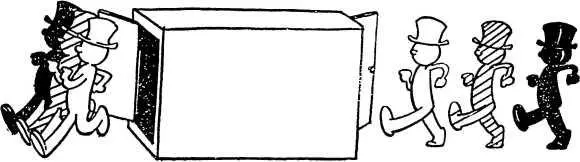

Подберем такие характеристики линии задержки, чтобы отрезки сигнала с разными частотами, поступающие на вход линии один за другим, на выходе появлялись бы одновременно. Для этого надо первым поставить отрезок сигнала, у которого скорость распространения в линии задержки минимальна, а последним — отрезок с максимальной скоростью. Тогда за время прохождения линии задержки отрезки подтянутся друг к другу и сигнал существенно укоротится. Величина сжатия определяется значением базы сигнала: если она равна ста, то сигнал на выходе линии задержки будет приблизительно в сто раз короче. Еще эффективнее предположить, что база сигнала равна ста тысячам, тогда сигнал на выходе укоротится в сто тысяч раз. Вот это уже впечатляет!

Итак, сигнал укоротился. Но энергия сигнала за исключением небольшие потерь в линии задержки, осталась той же. Следовательно, его амплитуда должна резко возрасти. Попробуйте перелить воду из широкой, но мелкой тарелки в высокий узкий стакан. Видите, насколько уровень воды в стакане выше уровня воды в тарелке? То же самое происходит и с нашим сигналом после его сжатия. Сигнал существенно поднимется над уровнем помех, и надежность его обнаружения значительно повысится.

Мы рассмотрели сигнал с изменяющейся частотой, который специалисты называют частотно-модулированным сигналом (всеобщее стремление к сокращениям привело к сжатию этого термина до ЧМ сигнала). Но, конечно, это не единственный вид сложного сигнала, который можно сжать в согласованном фильтре. Можно, оказывается, и не изменять частоту сигнала во время-передачи, а достаточно время от времени изменять фазу одной и той же несущей частоты. Правда, изменять фазу надо не как попало, а по определенному закону.

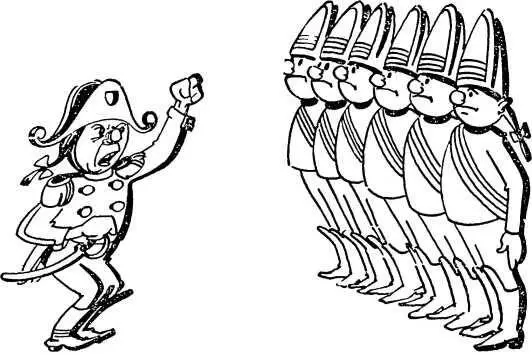

Посмотрите на шеренгу зеленых новобранцев, которыми командует бравый офицер. На верхнем рисунке все новобранцы стоят лицом к офицеру.

Будем считать, что они находятся по отношению к нему «в фазе». Если какая-то неведомая сила повернет их на 180 градусов и они окажутся к нему спиной, то в этом случае будем считать, что новобранцы по отношению к нам в противофазе. Историки утверждают, что для придворных некоторых монархов «попадание в противофазу» по отношению к владыке влекло за собой смертную казнь. Ну не будем так непримиримы. Вот офицер подает команду: «Кругом!» Для старослужащих выполнение этой команды не представляет никакого труда. Но ведь перед нами зеленые новобранцы. Как видите, мы получили довольно беспорядочный строй (не будем по некоторым соображениям приводить оценку такого построения офицером. Тем более, что нас оно вполне устраивает).
