Владимир Мезенцев - Электрический глаз

Такие сложные катоды в одном существенно отличаются от катодов из чистых металлов. Чувствительность катодов из чистых металлов всё время возрастает, если их освещать лучами всё меньшей и меньшей длины волны. У сложных катодов это не так. Чувствительность их к свету особенно- велика лишь в какой-нибудь одной определённой области длин волн. Она уменьшается как в сторону волн меньшей длины, так и в сторону более длинных волн.

Например, кислородно-цезиевый фотоэлемент особенно чувствителен к красным лучам, которых имеется очень много в излучении обычных источников света.

Эта способность сложных катодов «выбирать» себе особую, «излюбленную» область лучей и получила название «избирательного», «селективного», фотоэффекта.

Широкое распространение получили в последние годы и фотоэлементы с катодом из соединения сурьмы с цезием. Сильнее всего эти фотоэлементы «чувствуют» сине-зелёные лучи. Чувствительность их настолько высока, что при освещении светом одной и той же яркости они дают ток в несколько раз более сильный, чем кислородно-цезиевые фотоэлементы. Отличаются также они исключительно большим сроком службы. Сурьмяно-цезиевые фотоэлементы позволяют передавать фототелеграммы, написанные цветными чернилами и карандашами — синими, красными, зелёными. Большая заслуга в разработке этих фотоэлементов принадлежит нашим учёным.

Сурьмяно-цезиевые и кислородно-цезиевые фотоэлементы — это основные типы фотоэлементов, применяемые в настоящее время в технике. Все они в больших количествах производятся на наших заводах.

Все только что описанные способы увеличения чувствительности фотоэлементов зачастую, однако, недостаточны для практических целей. Слишком слаб ещё получаемый в фотоэлементах электрический ток. В самом деле, если, например, хороший фотоэлемент поставить на расстоянии в один метр от электрической лампочки мощностью в сто ватт, то в нём возникнет ток силой приблизительно всего лишь в одну стотысячную долю ампера. Иными словами, этот ток примерно в сто тысяч раз слабее, чем ток, идущий через нашу электрическую лампу. А во многих случаях токи, которые мы получаем от фотоэлементов, ещё в сотни тысяч и миллионы раз слабее.

Чтобы усилить эти слабые токи до нужной величины, до недавнего времени существовал только один способ. Электрический ток, возникающий в фотоэлементе, усиливают при помощи радиоламп. При этом добиваются усиления фототока в миллионы и десятки миллионов раз. К сожалению, такие устройства довольно сложны.

Но вот, около двадцати лет назад советский учёный Л. А. Кубецкий нашёл необычайно простой и остроумный способ обойти эти затруднения. Он добился усиления фототока в десятки и сотни тысяч раз без помощи радиоламп. Вот в чём заключается идея построенного Кубецким прибора, названного им вторично-электронной трубкой.

Уже давно было известно, что если «бомбардировать» какое-либо тело потоком достаточно быстрых электронов, то они могут вырывать из поверхности этого тела в окружающее пространство новые, так называемые вторичные электроны.

Вот это явление, получившее название вторичной электронной эмиссии (т. е. испускания), и используется во вторично-электронных трубках. В них располагается друг за другом большое число (11–13) пластинок, покрытых веществами, дающими большую вторичноэлектронную эмиссию (рис. 7).

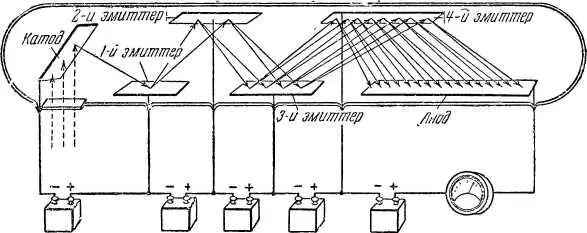

Рис. 7. Схема вторично-электронной трубки Л. А. Кубецкого .

Между каждой парой таких пластинок или, как их называют, вторичных катодов или эмиттеров (а также между первым эмиттером и катодом, с одной стороны, и последним эмиттером и анодом — с другой стороны) включены батареи с напряжением около 100 вольт. Благодаря этому электроны, летящие с катода на первую пластинку, с первой пластинки на вторую, со второй на третью и т. д., приобретают на пути очень большую скорость.

Представьте себе, что из катода трубки Кубецкого под действием света вырвался один электрон и что, попав на первую пластинку, он благодаря приобретённой скорости выбил из неё два новых, вторичных, электрона. Но эти два электрона летят ко второй пластинке. Ударившись об неё, они выбьют из пластинки уже четыре электрона. Из третьей пластинки будет выбито 8 электронов; из четвёртой — 16, из пятой — 32 и т. д. Легко рассчитать, что в этом случае окончательный ток — после 11 пластинок — эмиттеров — будет примерно в 2 000 раз сильнее, чем первичный ток, возникший под действием света на катод! А так как фактически добиваются, что каждый электрон выбивает из эмиттера не два электрона, а больше, то фототок удаётся усиливать не в две тысячи, а в миллионы раз!
