Владимир Мезенцев - Электрический глаз

Как можно увеличить светочувствительность фотоэлемента?

Первый и простейший способ увеличения чувствительности этого прибора — как вакуумного, так и газонаполненного — к свету заключается в тем, что в цепь его включают источник электродвижущей силы — батарею с напряжением в несколько десятков, а иногда и в несколько сотен вольт. Отрицательный полюс этой батареи соединяют, как показано на рисунке 6, с катодом фотоэлемента, а положительный полюс — с его анодом.

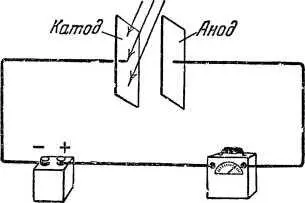

Рис. 6. Схема фотоэлемента с электрической батареей .

Конечно, и в этом случае в темноте через фотоэлемент ток идти не будет, так как пластинки фотоэлемента разделены безвоздушным пространством или изолирующим слоем газа [3] На практике, благодаря тому, что стекло, из которого сделан фотоэлемент, и изоляция между электровводами не являются идеальными изоляторами, а немного проводят ток, через фотоэлемент и в темноте идёт небольшой ток; он называется темновым током фотоэлемента. Одно из важных требований к фотоэлементу — темновой ток его должен быть как можно меньше. . Но если катод фотоэлемента осветить, то с батареей мы получим при том же самом освещении во много раз более сильный ток, чем без батареи.

Заполнение фотоэлемента газом также значительно повышает его чувствительность. При одном и том же свете мы можем получить от газонаполненного фотоэлемента ток в несколько раз более сильный, чем от вакуумного. Это объясняется тем, что электроны, быстро летящие от катода к аноду, сталкиваются по пути с атомами газа и ионизуют их, т. е. выбивают из них электроны. После такого столкновения вместо одного первоначального электрона получается два электрона: один первоначальный и один новый, выбитый из атома газа. Оба они летят к аноду. На пути они снова сталкиваются с атомами газа и также ионизуют их. Таким образом вместо двух электронов получается уже четыре. Эти четыре электрона, при новых столкновениях, дают восемь электронов, и т. д. Другими словами — число свободных электронов, летящих к аноду, очень быстро нарастает. Понятно, что такое усиление фототока тем значительнее, чем выше напряжение внешней батареи.

Однако при очень высоком напряжении сам газ начинает проводить электрический ток; в результате через фотоэлемент пойдёт сильный ток и без освещения его: поэтому напряжение от внешней батареи нельзя неограниченно увеличивать. Практически газонаполненные фотоэлементы работают при напряжении в 250–300 вольт.

Отсюда, между прочим, следует, что у газонаполненных фотоэлементов сила фототока не точно пропорциональна количеству падающей световой энергии.

Какие вещества применяются в современных фотоэлементах для изготовления светочувствительной пластинки — катода?

Как уже говорилось, фотоэлектрический эффект можно наблюдать на всех металлах. Однако большинство из них — такие, как медь, железо, платина, никель, вольфрам — чувствительны только к невидимым ультрафиолетовым лучам. Эти металлы вовсе не испускают электронов под действием видимых лучей, а так как обычные источники света — солнце и электрические лампы — содержат ультрафиолетовые лучи в сравнительно небольшом количестве, то все эти металлы, очевидно, не подходят для изготовления катодов фотоэлементов. Только так называемые щелочные металлы: калий, натрий и особенно цезий, чувствительны к видимым лучам. Вот они-то и применяются на практике для изготовления катодов фотоэлементов.

Не следует думать, однако, что катод современного высокочувствительного фотоэлемента представляет собой просто пластинку или толстый массивный слой какого-либо щелочного металла. Чувствительность такого фотоэлемента к свету была бы очень невелика. Опыты показали, что если на металлический слой, скажем на слой серебра или платины, нанести плёнку щелочного металла толщиной всего в один слой атомов, то чувствительность такой плёнки значительно больше, чем чувствительность массивного слон того же щелочного металла. Ещё больше оказывается чувствительность плёнки щелочного металла тогда, когда она нанесена не прямо на слой другого металла, а лежит на тончайшем слое какого-нибудь химического соединения этого щелочного металла, например соединения его с кислородом.

Таким образом, современные так называемые «сложные» катоды фотоэлементов состоят из трёх слоёв. Внизу лежит слой какого-нибудь металла — чаще всего это тонкая плёнка серебра, нанесённая на стекло пузырька фотоэлемента; на этот металлический слой нанесена тончайшая плёнка соединения того или иного щелочного металла с кислородом (окись металла); и уже поверх этой плёнки лежит слой чистого щелочного металла. Таксе устройство имеет, например, катод широко применяемого на практике кислородно-цезиевого фотоэлемента. Здесь на серебре лежит слой окиси цезия, а поверх него — плёнка металла цезия.
