При расследовании ДТП, случившегося во время сильного дождя, оказалось, что, несмотря на грамотные действия водителя, тормозной путь автомобиля был больше обычного.

По какой причине?

Снизилась сила трения между дорогой и шиной.

По какой причине?

Уменьшилось пятно контакта шины с дорогой.

По какой причине?

Во время сильного дождя образуется водяной клин перед колесом.

По какой причине?

Каналы протектора не успевают пропускать воду через себя.

По какой причине?

Каналы недостаточно широки.

По какой причине?

Увеличение ширины каналов приведёт к уменьшению площади выступов протектора, что уменьшит сцепление с сухой дорогой, поэтому проектировщики не расширяют каналы.

Построив линейную цепочку, мы рассмотрели упрощённую ситуацию. Реально цепочки могут раздваиваться, разветвляться.

Естественно, причинно-следственные цепочки можно продолжать в обе стороны и далее. Строя цепочку внутрь системы, можно выйти на причины физической или химической природы. Поставленные на этих уровнях задачи целесообразно решать с привлечением консультантов с естественнонаучным образованием. Строя цепочку в надсистему, можно выйти на организационно-управленческие причины возникновения исходного нежелательного эффекта. Здесь более эффективными окажутся специалисты в области управления и организации производства.

Упражнение 6

Постройте причинно-следственные цепочки для описанных ниже ИС. Цепочки постройте как внутрь системы, так и в надсистему.

Изобретательские ситуации:

• Если не закрывать бутылочку с лаком для ногтей, то лак быстро густеет. Наносить его становится неудобно.

• При интенсивной работе мобильного телефона быстро заканчивается заряд аккумулятора.

• При закрывании двери раздаётся скрип.

• Растения, украшающие холл больницы, сами выглядят нездоровыми: листья пожелтели и частично осыпались. Это плохо влияет на настроение пациентов.

• Поиск нужного документа в офисе занимает слишком много времени.

Технические системы можно рассматривать на разных структурных уровнях, переходя от крупных блоков ко всё более мелким подсистемам: узлам, частям, деталям. Цели также имеют свою структуру. Общую, главную цель можно разбивать на подцели. И эти подцели можно далее дробить на ещё более мелкие, подчинённые цели.

Подобно тому как ТС складывается из своих подсистем, общая цель выполняется путём выполнения целей подчинённых.

Методика построения дерева целей состоит в том, что, определив главную цель, выстраивают иерархию целей более низкого ранга. Именно их реализация приводит к достижению главной цели. В чём-то эта работа аналогична процессу построения причинно-следственных цепочек. Последовательно задаются вопросы «Как получить?» или «Что для этого нужно?», обращённые к исходно поставленной цели.

Допустим, наша главная цель — поехать в путешествие. Её достижение будет зависеть от того, сможем ли мы добиться выполнения ряда подчинённых целей второго уровня:

• Определить маршрут путешествия.

• Собрать финансовые средства.

• Приобрести билеты, визы, иные разрешительные документы.

• Освободиться от иных дел и обязанностей.

• …

Построение этой иерархии может быть продолжено. Например, выберем цель — приобрести билеты. Для её достижения нам надо будет достичь целей ещё более низкого, уже третьего (считая от главной цели) уровня:

• Определить время путешествия.

• Выбрать вид транспорта.

• Выбрать агентство или фирму.

• Договориться об условиях.

• Оплатить билет.

• …

Дерево целей (рис. 8) можно строить и далее, продолжая движение от общего к частному. Приведенный выше пример показывает: действия, позволяющие достичь цели более высокого уровня, выступают в качестве целей для действий более низкого уровня.

В итоге на самом нижнем уровне получаем перечень целей, для достижения которых могут быть выбраны конкретные технические (или иные) средства. При решении организационных задач построение такой иерархии позволяет оценить риски проекта. При решении изобретательских задач деревья целей строятся в первую очередь для того, чтобы понять, какие подцели не могут быть реализованы с помощью доступных средств. После построения дерева получается комплекс задач, которые предстоит решить.

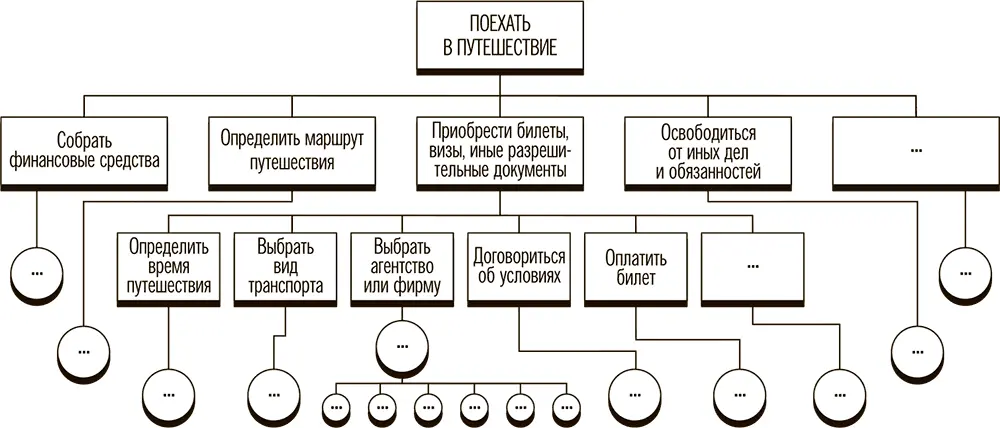

Рис. 8. Схема дерева целей
