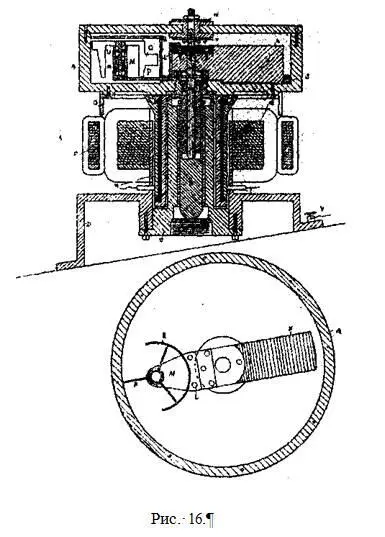

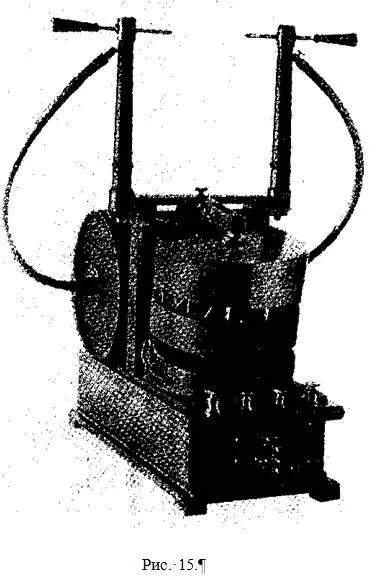

Модифицированная форма осциллятора показана на Рис. 15 и 16, на первом из них фотографическое изображение, а на втором — схематическая иллюстрация, показывающая устройство внутренних частей контроллера. В данном случае, вал b, на котом крепится сосуд а, полый и поддерживает, в бесфрикционных подшипниках, шпиндель j, к которому крепится вес к. На изогнутом кронштейн е L, изолированном от последнего, но механически прикрепленному к нему, закреплено свободно вращающееся прерывающее колесо с выступами QQ. Колесо находится в электрическом контакте с внешней цепью через чашку со ртутью и изолированную втулку, крепящуюся со верхней стороны шкива. Благодаря наклонному положению мотора вес к удерживает прерывающее колесо в его положении за счет силы тяжести, и при вращении шкива цепь, в которую входят конденсатор и первичная катушка трансформатора, быстро замыкается и размыкается.

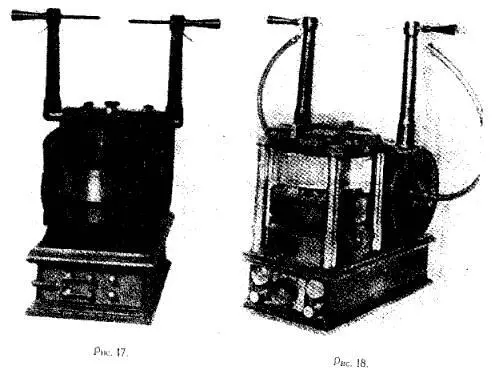

Рис. 17 показывает похожий прибор, в котором однако прерывающее устройство состоит из струи ртути, сталкивающейся с изолированным зубчатым колесом, держащемся на изолированном штифте в центре кожуха шкива, как показано. Соединение с цепью конденсатора идет через щетки, держащиеся на этом штифте.

Рис. 18 — фотография другого трансформатора с ртутным контроллером цепи колесного типа, в модифицированного некоторых отношениях, распространяться о которых надобности нет.

Это только лишь немногие из осцилляторных трансформаторов, которые я построил, и которые составляют только малую часть моих высокочастотных приборов, которым я надеюсь дать полное описание когда-нибудь в будущем, когда освобожусь от неотложной работы.

Последние успешные эксперименты Эдуарда Белена из Париж а в передаче фотографий между Нь ю Йорко м и Сен т Луисом, на расстояние 1000 миль, конечно оживили интерес к этой довольно старой области науки. Прибо р М-ра Белена был изучен с учетом прошлых усилий в данном направлении, и следует признать, что Французский изобретатель достиг выдающегося усовершенствования. Хотя его аппарат во многих отношениях старый и хорошо известный, но все детали разработаны мастерски, и его фотографические репродукции — не просто хорошие подобия оригиналов, они в немалой степени выразительны. Подобно другим областям деятельности, передача фотографий на расстояние достигла своего нынешнего уровня, совершенства пройдя путем медленных и постепенных улучшений, достигнутых в результате ее 77 — ми летнего развития. Литература по этому предмету достаточно обширна и подробно изучить ее достаточно сложно, поскольку статьи опубликованы на разных языках и разбросаны по огромному количеству периодических изданий. Лиш ь одна полная и исчерпывающая (работа была опубликована в Германии Д-ро м Артуром Корном из Мюнхена и Д-ром Бруно Глатцелом.

Первоначально идея принадлежит Александру Бэйну, Шотландскому механику, который получил Британский патент на изобретение в 1843. Его план предполагал передачу печатных писем, чертежей и рисунков следующим образом: На передающей станции находился держатель с изолированными металлическими остриями, сделанный так, чтобы скользить по направляющим над рамкой, покоящейся поверх печатной страницы, которая должна передаваться на расстояние. Внутри этой рамки и под прямым углом к ее плоскости находится большое количество коротких проводков, заделанных в сургуч. Их нижние концы находятся в контакте с литерами, которые в свою очередь все соединены электрически. Когда держатель движется назад и вперед, замыкается и размыкается контакт между изолированными остриями и верхними концами коротких проводков, тем самым управляя течением тока через них Каждое металлическое острие было соединено отдельным проводом с получающей станцией, где находился аналогичный держатель, скользящий над химически подготовленной бумагой, лежащей на заземленной металлической пластине. Когда батарея на передающем конце одним из своих полюсов подключалась к литерам, а другим к земле, импульсы тока, через провода линии и химическую бумагу вызывали изменение цвета последней, тем самым воспроизводя символы. Чтоб ы получить удовлетворительные результаты, требовалось огромное количество проводов в линии и остриев, и понимая это, Бэй н предложил ограничиться только одним проводом, но не дал относительно этого полной информации. Далее Боннелли и другие изобретатели делали усовершенствования в его приборе, уменьшая количество проводов до|, всего лишь нескольких. Несомненно, несмотря на явную незрелость системы, она вполне могла иметь коммерческое применение для передачи печатного текста, чертежей и рисунков, и могла оказаться полезной.
