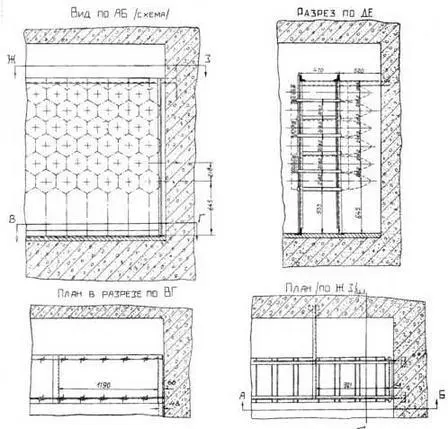

Стеллаж в погребе для 8-дм снарядов

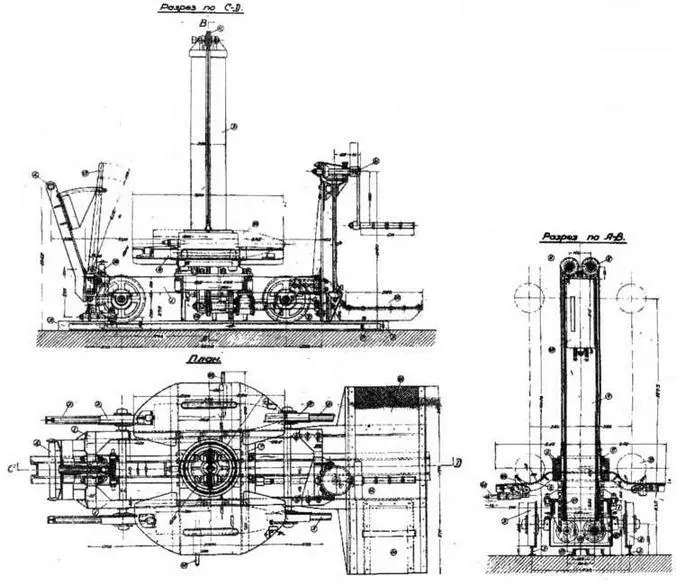

Тележка для снарядного погреба 8-дм снарядов

В бетонном массиве, окружавшем башню, были устроены один снарядный и два зарядных погреба, вероятно в общей сложности на 200 снарядов и 400 полузарядов. Снарядный погреб для обеспечения доступа к каждому снаряду и механизации их подачи был оборудован одним длинным металлическим стеллажом с сотовыми (шестиугольными) ячейками, вдоль которого по рельсам вручную перемещалась снарядная тележка. Шестиугольная форма ячеек, хотя и была сложнее в изготовлении, обеспечивала наибольшую плотность укладки. На основной раме тележки была укреплена полая цилиндрическая колонна, вдоль которой вверх и вниз могла двигаться рама с двумя снарядными лотками, уравновешивавшаяся противовесами, расположенными внутри полой колонны. Эта рама также могла вращаться в горизонтальной плоскости вокруг колонны. Подъем и спуск рамы производился посредством двух шарнирных цепей Галля, приводимых в движение цепными колесами, вращение которых осуществлялось ручными розмахами. Для точной установки снарядных лотков против ячеек снарядного стеллажа, тележка была снабжена стопорным штырем. После фиксации тележки два снаряда передвигались со стеллажей на ее лотки, затем стопорный штырь освобождался, и тележка вручную передвигалась к подачному окну. При этом снарядные лотки розмахами приводились на уровень приемного стола у поданного окна, одновременно лотки разворачивались на 90°. Тележка автоматически сцеплялась с поданным окном посредством стопорного штыря, поворотом специального рычага снаряд освобождался от упора и скатывался с тележки на приемный стол. Затем раму со снарядными лотками поворачивали на 180° и тем же порядком выгружали второй снаряд. Данная снарядная тележка была легкой и компактной, и допускала разнообразное взаимное расположение стеллажей и поданных окон. С приемного стола снаряд скатывался на круговой желоб, находящийся на прикрепленной к низу поданной трубы круговой площадке. По круговому желобу снаряды вручную продвигались по окружности к месту нахождения зарядника.

Каждый из двух зарядных погребов башни был оборудован четырьмя стеллажами с сотовыми ячейками для пеналов с полузарядами. Для обеспечения удобства открывания крышек пеналов стеллажи были снабжены приспособлениями для закрепления в ячейках пеналов с полузарядами. Полузаряды вынимались из пеналов вручную и через пару медных труб (для каждого зарядного погреба) подавались в загрузочное отделение башни, а далее, также вручную, в зарядник.

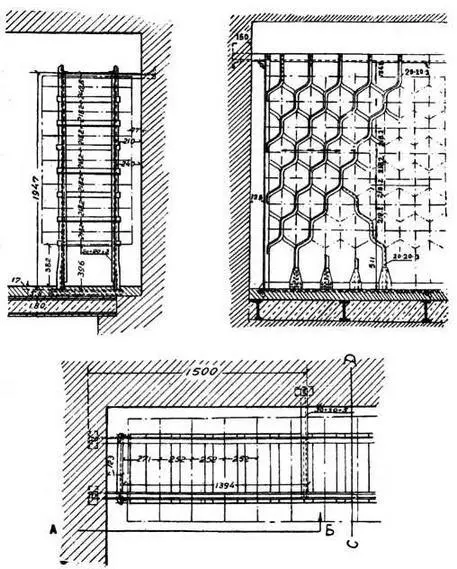

Стеллаж в погребе для пеналов с полузарядами для 8-дм орудий

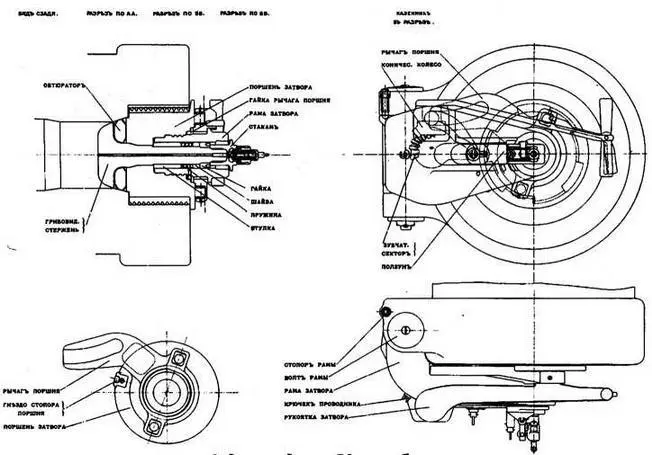

8-ом орудие в 50 калибров. Общий вид затвора системы Виккерса (левого)

Для каждой пушки имелся отдельный уравновешенный особым противовесом зарядник на один снаряд и два полузаряда, который подавался к казенной части орудия по криволинейным направляющим с помощью электропривода или вручную посредством стальных тросов, перекинутых через ряд шкивов и переданных на барабан лебедки. Замки орудий имели только ручные приводы, снаряд и полузаряды досылались в орудие также вручную. Диапазон углов заряжания орудий составлял от 0° до +5°, причем для прохода ручных прибойников в задней стенке башни были сделаны две вертикальных прорези. Наибольшая общая скорострельность установки достигала 4-5 выстрелов в минуту.

Горизонтальное наведение башни и вертикальное наведение орудий осуществлялось с помощью электроприводов трехфазного тока 220 В 50 Гц с электромагнитными муфтами, имелись и резервные ручные приводы. Это был новый стандарт, по которому стали проектировать и изготавливать все последующие башенные корабельные и береговые установки: трехорудийные 14-дм башенные установки линейных крейсеров типа «Измаил», 12-дм береговые башенные установки заказа Морского ведомства и 14-дм береговые башенные установки.

Ввиду своей новизны внедрение трехфазного тока и электромагнитных муфт встретило значительные трудности, так что первоначально от их внедрения в других типах установок (12-дм и 14-дм) хотели даже отказаться, однако позднее проблемы были преодолены.
